Číslo, ktoré rozhoduje o tom, či zvar je skutočne zvar

Štvrtý v sérii z laboratória Sealock: tester ťahu a odlupovania – a skutočná správa so skutočnými číslami z utorkového rána v júni

DONGGUAN, Čína – [Deň mesiaca], 2026— Všetko, čo táto spoločnosť stavia, spočíva na jednom tvrdení: že dva kusy potiahnutej látky, spojené dohromady vysokofrekvenčným zváraním, sa budú počas životnosti výrobku správať ako jeden kus materiálu. Každý suchý vak, každý chladič, každá nafukovacia bója je to tvrdenie, ktoré sa okolo švu opakuje niekoľko stokrát.

Je to tvrdenie, ktoré nemôžete overiť pohľadom. Dokonalý zvar a okrajový zvar vyzerajú zvonku identicky – rozdiel sa prejaví až po mesiacoch, keď sa okrajový zvar začne v rukách zákazníka odlupovať. To je dôvod, prečo stroj v tomto článku existuje a prečo zo všetkého v našom laboratóriu je to ten, ktorý najpriamejšie meria, či náš hlavný proces funguje.

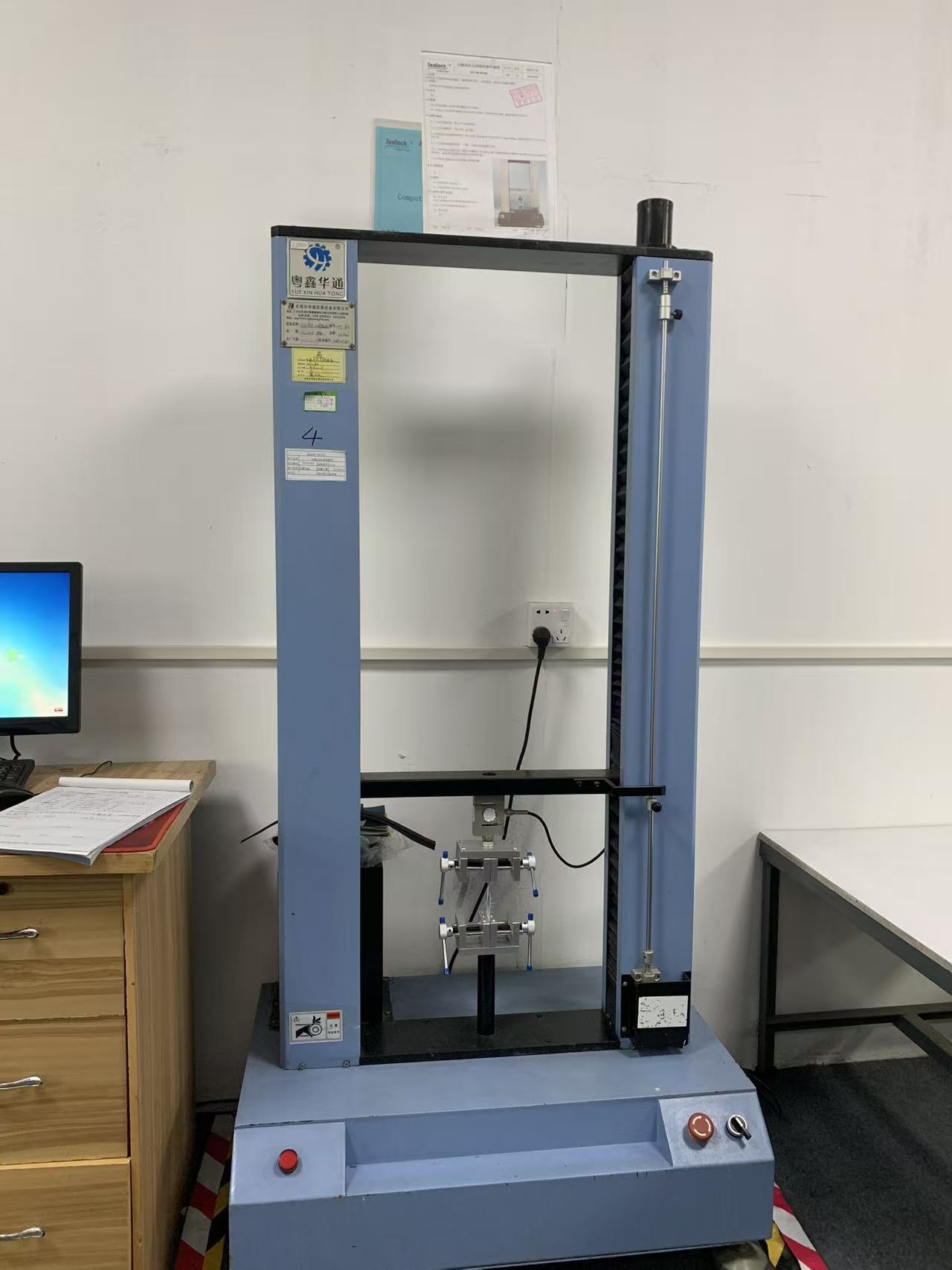

Roztiahne zvar a presne vám povie, ako tvrdo sa to muselo snažiť.

Čo vlastne meria pevnosť odlupovania

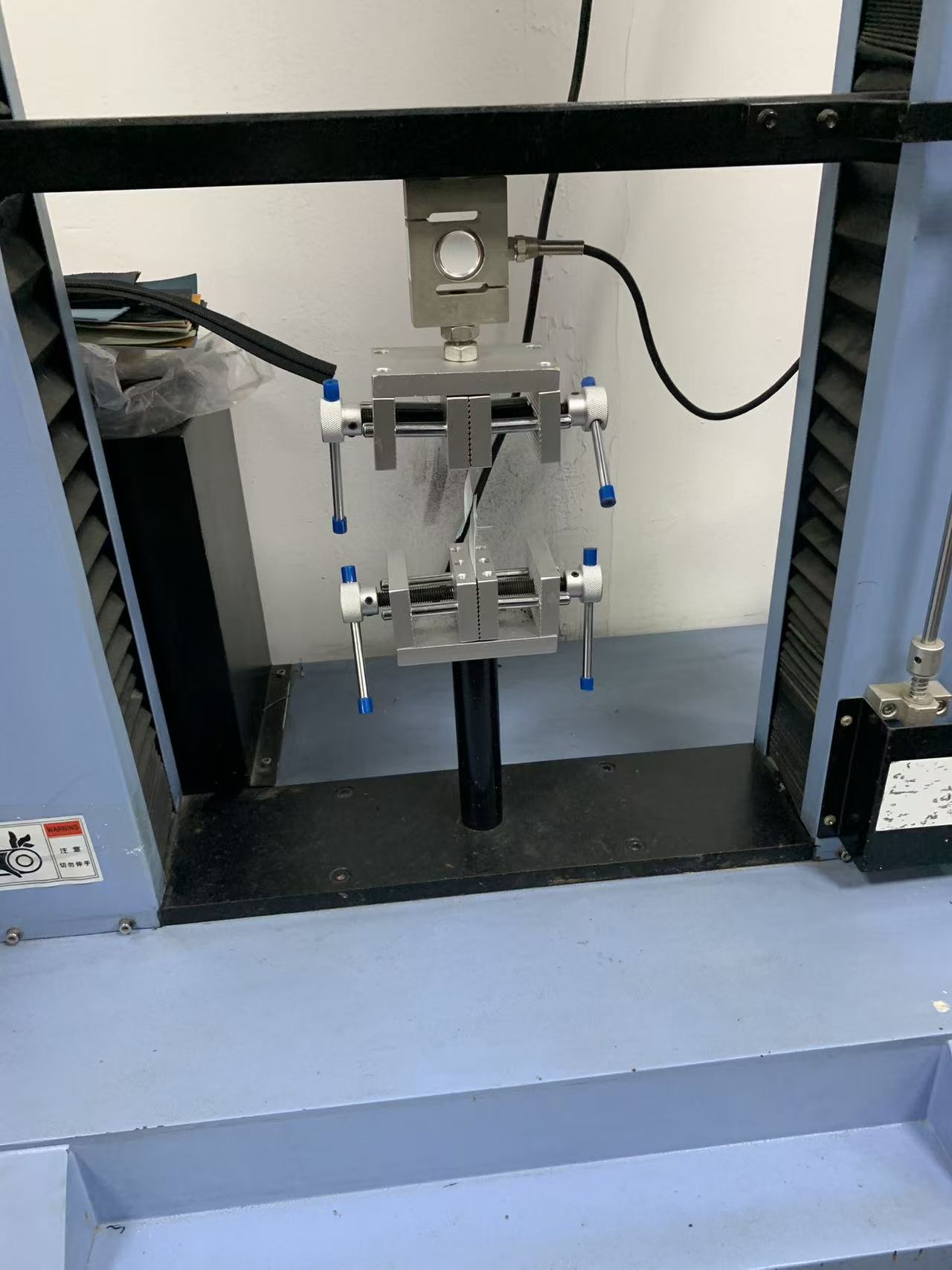

Vezmite zvarenú alebo laminovanú vzorku, uchopte dve vrstvy do protiľahlých čeľustí a oddeľte ich kontrolovanou rýchlosťou. Silomer zaznamenáva potrebnú silu nepretržite po celú dĺžku oddelenia. Táto sila – v kilogramoch alebo newtonoch na milimeter šírky – je sila odlupovania a je to najúprimnejšie dostupné číslo o kvalite spoja.

Pre nás je to dôležité na dvoch odlišných miestach. Prvým je samotný zvar: ako silne vysokofrekvenčný zvar spojil dva panely. Zvar, ktorý prebehol mierne chladne, vyzerá dobre a skoro sa odlupuje; tento test to zachytí skôr, ako sa stane výrobnou dávkou. Druhým je vlastná konštrukcia materiálu: potiahnuté a laminované tkaniny sú samy osebe spojenými zostavami – povlakom alebo fóliou prilepenou k základnej látke – a ak sa táto laminácia delaminuje, tkanina zlyhá zvnútra bez ohľadu na to, ako dobre sme ju zvarili. Obaja sa tu testujú a obaja musia prejsť.

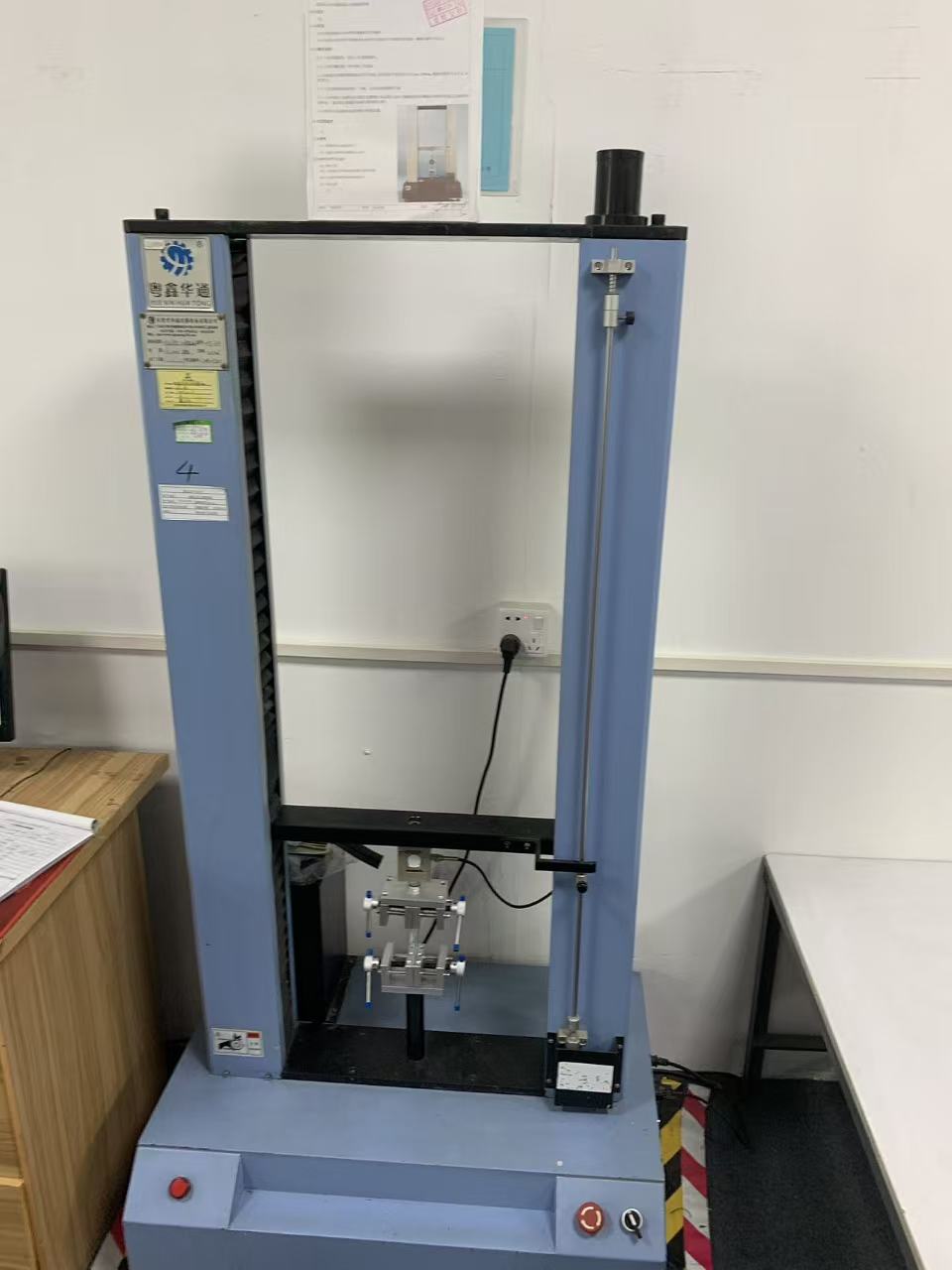

Ten istý stroj zvláda aj ťahové a trhacie skúšky, a preto sa jeho upínadlá menia v závislosti od toho, čo je v nich upnuté. Ale šupka je test, ktorý najpriamejšie hovorí o tom, čím sa táto továreň živí.

Skutočná správa od 10:09 v utorok ráno

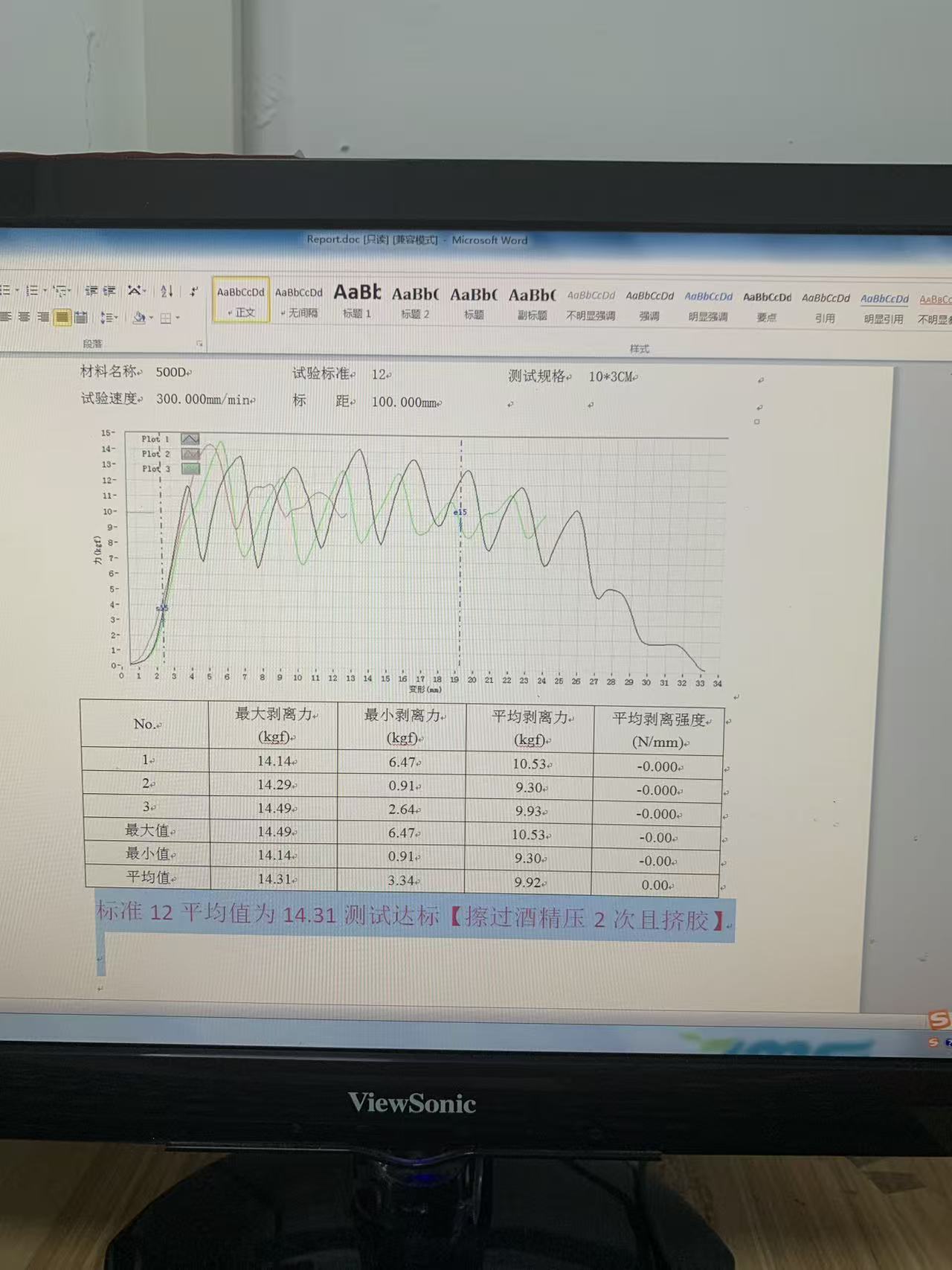

Namiesto abstraktného opisu tu je skutočný priebeh z nášho laboratória z 10. júna 2026 o 10:09 na materiáli 500D pre zákaznícky program.

Skúšobné parametre: rozmer vzorky 10 × 3 cm, meraná dĺžka 100 mm, skúšobná rýchlosť 300 mm/min. Boli testované tri vzorky — nie jeden, pretože výsledok jediného odlupovania je takmer nezmyselný.

Výsledky v kilogramoch sily:

• Vzor 1:max 14,14, min 6,47, priemer 10,53
• Vzor 2:max 14,29, min 0,91, priemer 9,30
• Vzor 3:max 14,49, min 2,64, priemer 9,93
• Cez tri:najvyššie max 14,49, priemer maxím 14,31, priemer priemerov 9,92

A potom riadok, na ktorom záleží, napísaný operátorom na konci správy:oproti štandardnej hodnote 12 je priemer 14,31 — test prešiel.

Tá „štandardná 12“ nie je vynájdená na mieste. Pochádza z interného, ​​revíziou kontrolovaného akceptačného štandardu, ktorý sme spomenuli na konci posledného článku tejto série: tabuľka uvádzajúca minimálnu prijateľnú hodnotu odlupovania pre každý materiál, ktorý bežne používame — 1680D TPU, 840D obojstranný TPU, 600D jednostranný a obojstranný TPU, PVC a potiahnuté lamináty, každý s vlastným číslom. Test poskytuje výsledok; či je výsledok dobrý, rozhoduje norma. Oboje je napísané skôr pred testom ako po ňom.

Prečo je krivka zubatá a prečo je to tá zaujímavá časť

Pozrite sa na siločiary v tejto správe a neuvidíte hladkú čiaru. Uvidíte pílový zub – sila stúpajúca na približne 14, klesajúca späť na 7, opäť stúpajúca, znova a znova po celej dĺžke vzorky, až nakoniec na konci klesne.

Ten tvar nie je hluk a nie je to chyba stroja. Takto vlastne peeling vyzerá. Spoj sa neuvoľňuje rovnomerne; uvoľňuje sa v sérii malých progresívnych porúch, z ktorých každé vyžaduje silu na spustenie a potom na krátke uvoľnenie, keď sa šíri. Vrcholy sú tam, kde väzba odolávala; žľaby sú miesta, kde úsek pustí.

To je presne dôvod, prečo správa zaznamenáva maximum, minimum a priemer pre každý exemplár. Maximum vám povie najlepší prípad dlhopisu. Priemer vám povie jeho typické správanie počas celej šupky. A minimum – všimnite si exemplár 2, kde sila klesla na 0,91 kgf – vám povie najhoršie miesto v tomto exempláre, čo je číslo, o ktoré by sa pesimista mal zaujímať najviac, pretože väzba zlyhá tam, kde je najslabšia, nie tam, kde je najsilnejšia.

Tri exempláre, tri sady týchto obrázkov a štandard na porovnanie. To je výsledok. Jedno číslo z jedného exemplára je anekdota.

Zátvorka na konci správy

V tej správe je detail, ktorý stojí za to vytiahnuť, pretože hovorí niečo o tom, ako toto laboratórium myslí. Po prijatí rozhodnutia operátor zaznamenal prípravu vzorky do zátvoriek: vytreté alkoholom, dvakrát stlačené, s vytlačením lepidla.

Inými slovami, výsledok sa nezaznamená ako vlastnosť samotného materiálu. Je zaznamenaný ako majetoktento materiál, spojený týmto spôsobom. Pevnosť v odlupovaní je vždy funkciou procesu – čistota povrchu, tlak, zotrvanie, množstvo aplikovaného lepidla – a číslo, ktoré nehovorí, ktorý proces ho vyrobilo, nemožno reprodukovať ani s ním polemizovať. Zapísanie prípravy vedľa výsledku je to, čo premení meranie na dôkaz.

Nepekné podmienky, vďaka ktorým je číslo platné

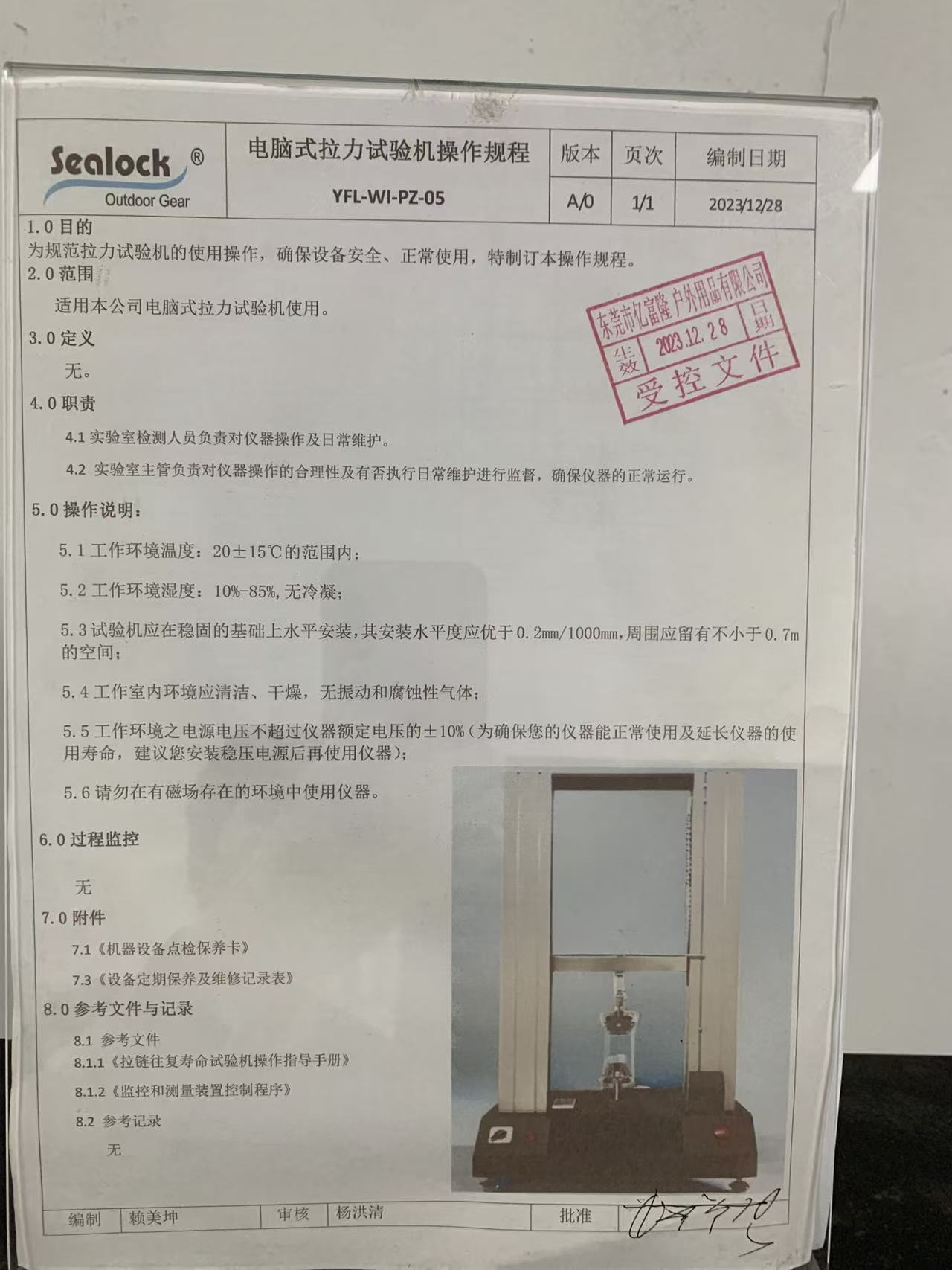

Tento prístroj beží na riadenú procedúru YFL-WI-PZ-05, revízia A/0 a na rozdiel od ostatných procedúr v tejto sérii, väčšina z nich vôbec nie je o tlačidlách. Ide o izbu:

• Teplota okolia 20 ± 15 °C, vlhkosť 10–85 % bez kondenzácie. Polyméry sú citlivé na teplotu; rovnaký zvar testovaný za studena a testovaný za tepla nedá rovnaké číslo.
• Inštalovaná rovina na stabilnom základe s rovinou lepšou ako 0,2 mm na 1 000 mm a s voľným priestorom aspoň 0,7 m okolo stroja.
• Čistá, suchá miestnosť bez vibrácií a korozívnych plynov.
• Napájacie napätie v rozmedzí ±10 % menovitého výkonu, odporúča sa použiť stabilizátor napätia.
• Nesmie sa prevádzkovať v blízkosti magnetických polí.

Nič z toho nie je očarujúce a všetko je nosné. Ťahový rám, ktorý nie je vyrovnaný, predstavuje zaťaženie mimo osi. Snímač zaťaženia napája nestabilný výkon. Vibrácie pridávajú šum k signálu, ktorý čítate, s presnosťou na dve desatinné miesta. Dôvod, prečo sú tieto klauzuly v kontrolovanom dokumente a nie v niečej hlave, je ten, že sú neviditeľné: nič na zlom čítaní nevyzerá zle.

Registrované, kalibrované a sledovateľné

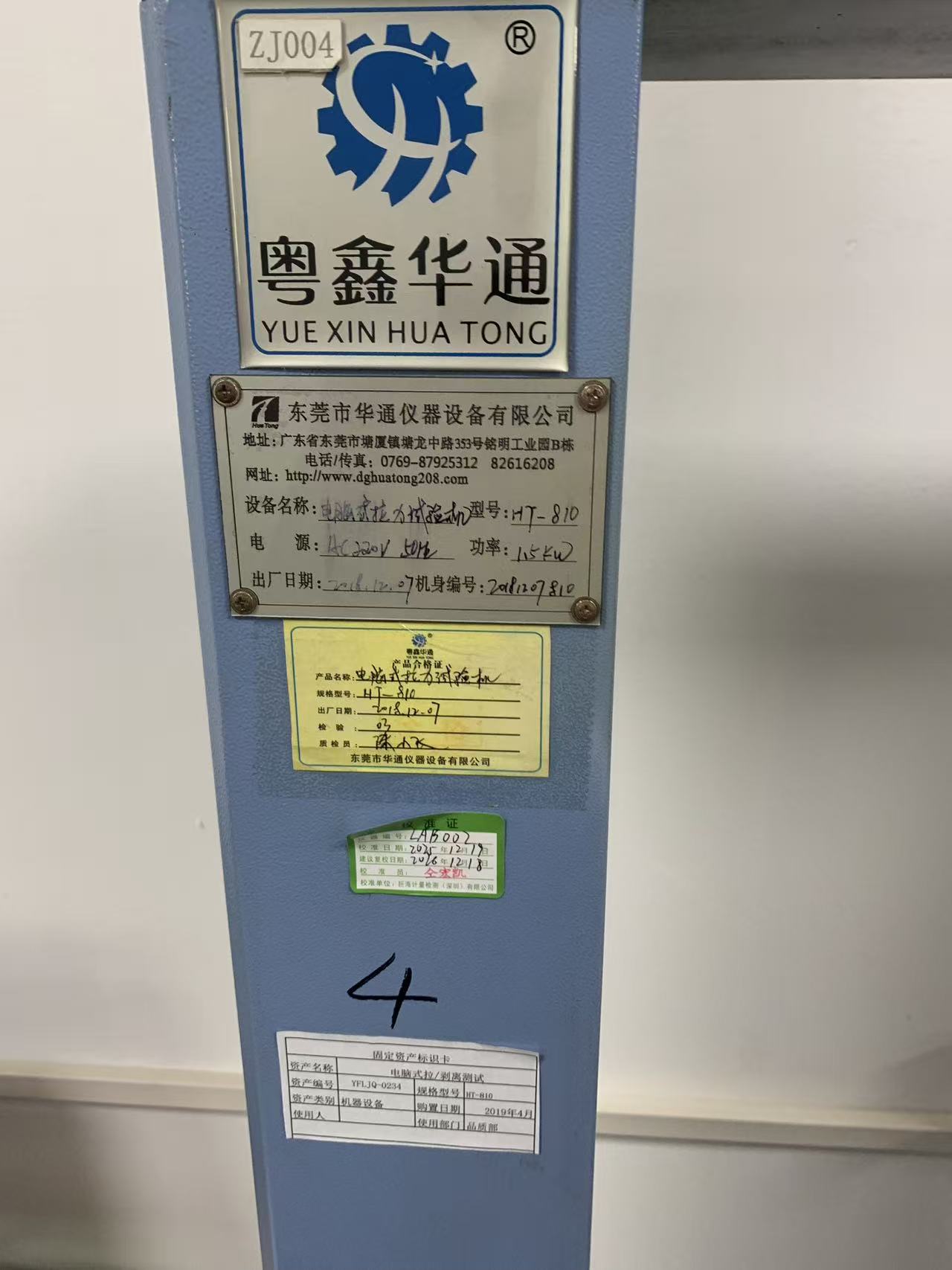

Stĺpik tohto stroja nesie celú svoju históriu v štítkoch. Typový štítok výrobcu: model HT-810, AC 220 V / 50 Hz, 1,5 kW, vyrobený 7. decembra 2018 s jeho sériovým číslom. Vedľa nej osvedčenie o kontrole výrobcu. Karta majetku, ktorá ho registruje ako aktívum spoločnosti YFLJQ-0234, zakúpená v apríli 2019 a pridelená oddeleniu kvality. ID stroja — ZJ004 — a číslo laboratórneho prístroja, LAB-002. A kalibračný štítok: kalibrované 19.12.2025, rekalibrácia je termínovaná 18.12.2026.

Pre výsledok odlupovania na tom záleží viac ako pri takmer akomkoľvek inom teste v laboratóriu, pretože sila odlupovania je číslo, podľa ktorého bude zákazník konať. Ide do rozhodnutí o schválení materiálu, do rokovaní s dodávateľmi, do toho, či sa výrobná dávka dodáva. „14,31 kgf“ má váhu iba vtedy, ak silomer, ktorý ho vyrobil, bol overený oproti referencii niekým mimo tejto budovy, podľa plánu, s certifikátom. Inak je to číslo, ktoré stroj chcel v ten deň ukázať.

Čo s tým vlastne robíme

Každý deň tento stroj odpovedá na otázky, ktoré by sa inak vyriešili argumentom:

• Schválenie materiálu.Mlyn ponúka novú potiahnutú tkaninu alebo lacnejší ekvivalent. Drží jeho laminácia náš štandard pre túto konštrukciu, alebo sa delaminuje pod čiarou?
• Validácia procesu.Po zmene parametrov zvárania, nástrojov alebo spôsobu lepenia sa spoj stále odlupuje nad prípustnú hodnotu? Takto sa procesná zmena skôr schvaľuje, než v čo dúfa.
• Prichádzajúce kontroly šarží.Prichádza zásielka známeho materiálu. Zodpovedá schválenej norme, alebo sa niečo potichu zmenilo proti prúdu?
• Špecifikácie zákazníka.Keď značka prinesie svoju vlastnú požiadavku na odlupovanie, otestujeme ich počet a nahlásime proti nemu.
• Vyšetrovanie zlyhania.Keď sa niečo pokazí, práve tu zistíte, či bola väzba slabá alebo či si to dizajn pýtal príliš veľa.

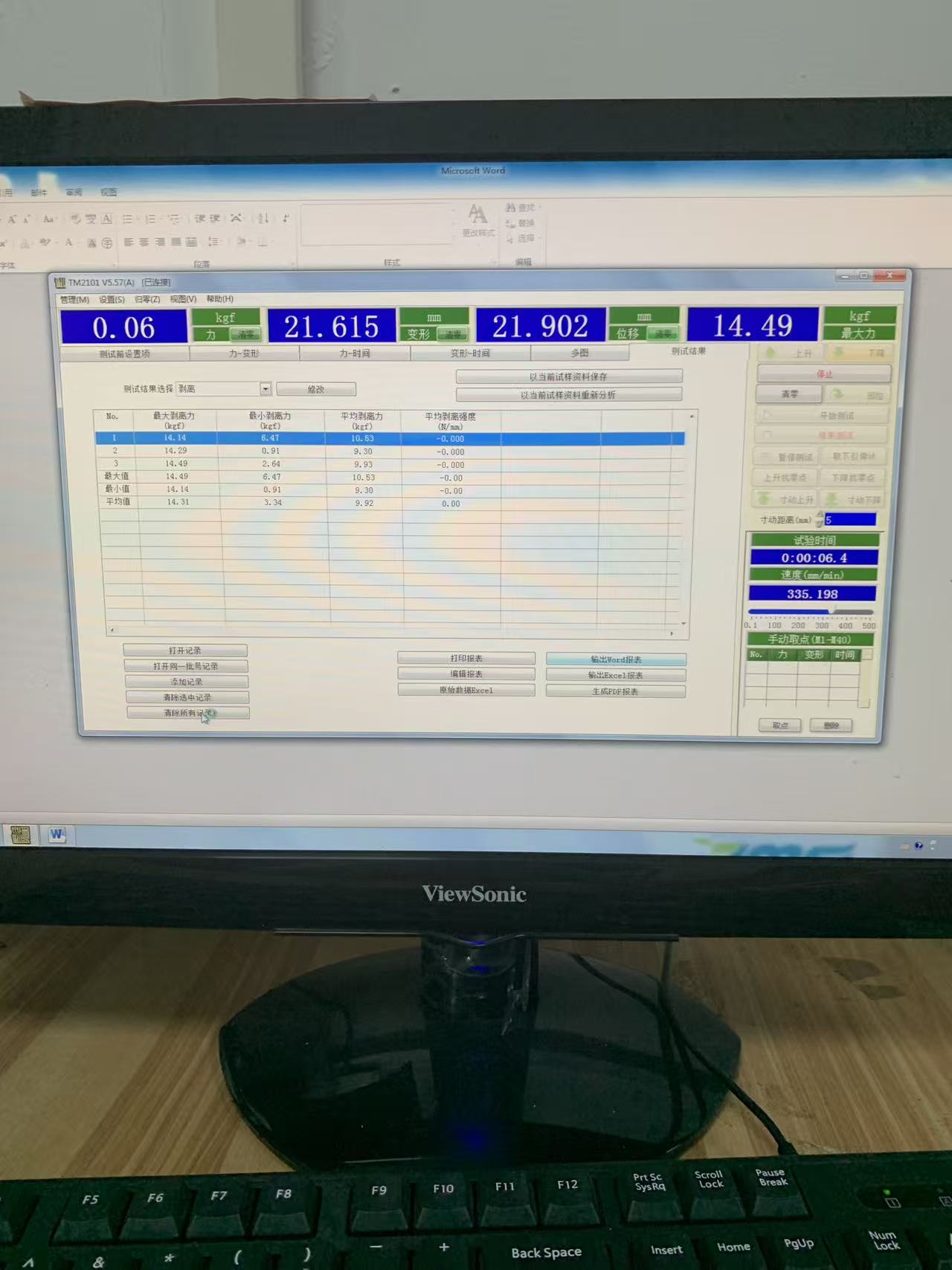

Export reportov do Wordu, Excelu alebo PDF priamo zo softvéru – čo znamená, že keď zákazník požiada o údaje za reklamáciou, odpoveďou je súbor, nie uistenie.

Ďalší v tejto sérii: štandardná krabička na prispôsobenie farieb svetelného zdroja a prekvapivo zložitá otázka, či majú dve veci rovnakú farbu.
