1. Čo je RF zváranie?

RF zváranie — tiež označované ako vysokofrekvenčné (HF) zváranie alebo dielektrické zváranie — je výrobný proces, ktorý spája termoplastické materiály pomocou elektromagnetickej energie, a nie externého tepla, lepidiel alebo mechanického upevnenia. Tieto dva pojmy sú v priemyselnej praxi zameniteľné; základná fyzika je rovnaká.

Charakteristickým znakom RF zvárania je, kde teplo vzniká. Pri konvenčnom tepelnom zváraní sa tepelná energia aplikuje na povrch materiálu a vedie dovnútra. Pri vysokofrekvenčnom zváraní elektromagnetické pole preniká materiálom a vytvára teplo zvnútra, na molekulárnej úrovni. Toto vnútorné zahrievanie vytvára spojenie, ktoré je vo väčšine prípadov pevnejšie ako základná tkanina na oboch stranách spojenia.

Táto technológia sa používa v priemysle od 40. rokov 20. storočia, pôvodne pre medicínske a obalové aplikácie na báze PVC. Jeho prijatie vo výrobe prémiového outdoorového vybavenia sa zrýchlilo, keďže TPU nahradil PVC vo všetkých kategóriách produktov, kde záleží na flexibilite, dodržiavaní životného prostredia a dlhodobom výkone. Dnes je RF zváranie štandardnou konštrukčnou metódou pre akýkoľvek vodotesný výrobok, ktorý musí držať pod trvalým hydrostatickým tlakom – nielen odolnosť povrchu voči striekajúcej vode.

Typické aplikácie produktov zahŕňajú:

• Ponorné suché vaky a nepremokavé batohy
• Nepriepustné mäkké chladiče a izolované nosiče
• Nafukovacie vonkajšie konštrukcie
• Vodotesný lekársky prepravný obal
• Puzdrá na vojenskú a taktickú výstroj

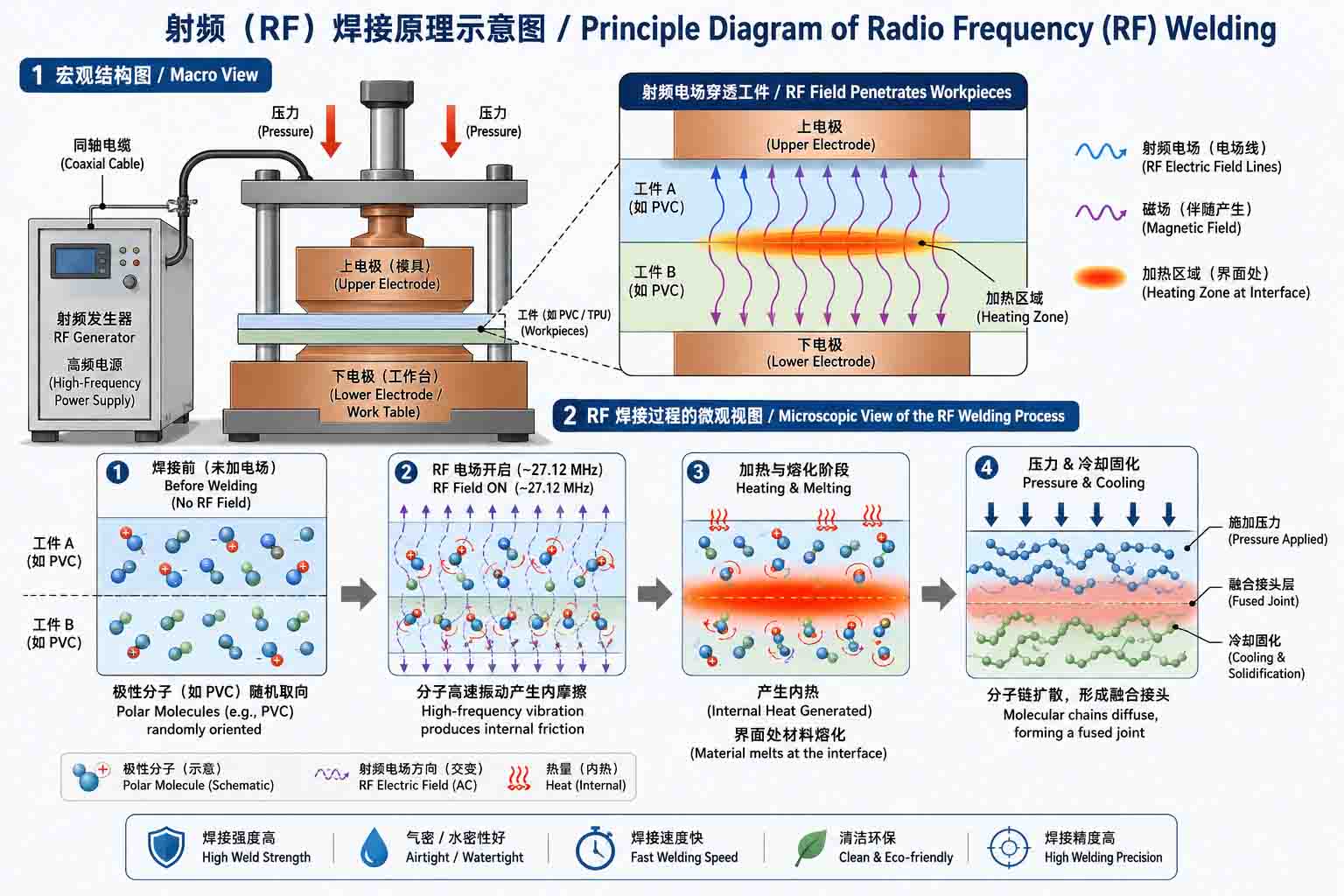

2. Ako funguje RF zváranie

Vysokofrekvenčné zváracie zariadenie funguje tak, že prechádza vysokofrekvenčný striedavý prúd – zvyčajne medzi 27 MHz a 40 MHz, pričom 27,12 MHz je najbežnejšou priemyselnou frekvenciou – medzi dvoma kovovými elektródami (nazývanými matrice alebo platne). Medzi tieto matrice je umiestnený materiál, ktorý sa má zvárať.

Keď sú termoplastické materiály s polárnymi molekulárnymi štruktúrami vystavené rýchlo sa striedajúcemu elektromagnetickému poľu, ich molekuly sa pokúšajú zosúladiť s každou osciláciou poľa. Pri frekvencii 27,12 MHz to znamená približne 27 miliónov pokusov o zmenu nastavenia za sekundu. Trenie generované týmto molekulárnym pohybom produkuje teplo – nie na povrchu, ale rovnomerne v celej hrúbke materiálu v oblasti zvaru.

Súčasne lis aplikuje riadený pneumatický tlak na matrice, čím sa vrstvy materiálu stlačia dohromady. Keď vnútorná teplota dosiahne bod topenia materiálu, vrstvy na rozhraní sa roztopia a premiešajú na molekulárnej úrovni. Keď sa RF energia odstráni a materiál sa ochladí pod trvalým tlakom, dve vrstvy sa stanú jedným súvislým materiálom – nie zlepený, nezošitý, ale zlúčený.

Toto vnútorné generovanie tepla má niekoľko praktických výhod oproti metódam povrchového tepla:

• Spoj sa vytvára rovnomerne cez celú zvarovú zónu, a nie postupuje od povrchu dovnútra
• Je menej pravdepodobné, že sa vonkajšie povrchy pripália alebo deformujú, pretože samotné elektródy nemusia dosiahnuť teplotu fúzie
• Komplexné geometrie matrice môžu vytvárať presné, opakovateľné vzory zvarov vrátane kriviek, rohov a viacvrstvových spojov
• Časy cyklu sú krátke – zvyčajne 3 až 15 sekúnd na zvar v závislosti od hrúbky materiálu a oblasti lisovnice

3. Prečo je TPU obzvlášť vhodný pre RF zváranie

Nie všetky termoplasty reagujú na RF zváranie rovnako. Proces závisí od materiálu, ktorý má polárnu molekulárnu štruktúru – takú, kde je elektrický náboj distribuovaný nerovnomerne v molekule. Polárne molekuly reagujú na striedavé elektromagnetické polia pokusom o orientáciu; že pokus o orientáciu vytvára teplo.

TPU (termoplastický polyuretán) má prirodzene polárnu štruktúru vďaka uretánovým väzbám v jeho molekulárnej kostre. Vďaka tomu je vysoko citlivý na RF energiu a relatívne ľahko sa konzistentne zvára v celom rozsahu hrúbok a konfigurácií laminátu.

Okrem RF kompatibility prináša TPU niekoľko materiálových vlastností, ktoré z neho robia preferovaný substrát pre prémiové vodotesné outdoorové vybavenie:

Medzi ďalšie RF-zvárateľné materiály patria tkaniny potiahnuté PVC, EVA a určité PU fólie. PVC je starou možnosťou – zvára sa ľahko a lacno, no nesie so sebou regulačné riziko súvisiace so zmäkčovadlom a pri nízkych teplotách sa stáva krehkým. Pre produkty, ktoré majú vydržať, alebo pre značky s požiadavkami na zhodu so životným prostredím, je TPU praktickou voľbou.

4. RF zváranie vs. tradičné šitie: Aký rozdiel v skutočnosti znamená pri používaní

Porovnanie medzi RF zváranými švami a prešívanými švami je z technického hľadiska priamočiare, ale stojí za to byť presní, kde a ako zošívaná konštrukcia zlyhá – pretože režim zlyhania je často pomalý a nezreteľný, kým sa tak nestane.

Osobitnú pozornosť si zaslúži režim zlyhania pásky švu. Páska funguje primerane, keď je nová a za miernych podmienok. Problém je v tom, že nepremokavé vaky a chladiče nežijú v miernych podmienkach – napchajú sa ťažkým, mokrým výstrojom, počas prepravy sa opakovane ohýbajú, nechávajú sa v horúcich vozidlách a občas sa na nich posadí. Pod týmto skutočným zaťažením sa čiary lepených pások začnú dvíhať na okrajoch a rohoch. Delaminácia je zvonku neviditeľná, kým voda nevnikne dovnútra.

RF zváranie úplne eliminuje túto degradačnú dráhu. Neexistujú žiadne okraje pásky, ktoré by sa dali nadvihnúť, žiadne otvory pre ihly, ktoré by sa dali otvárať pod tlakom, a žiadna niť, ktorá by sa odierala v miestach namáhania švu. Zóna zvaru buď drží, alebo nie – a pri správne vykonanom zvare na kompatibilnom materiáli drží ďaleko za bodom, kde by okolitá tkanina zlyhala ako prvá.

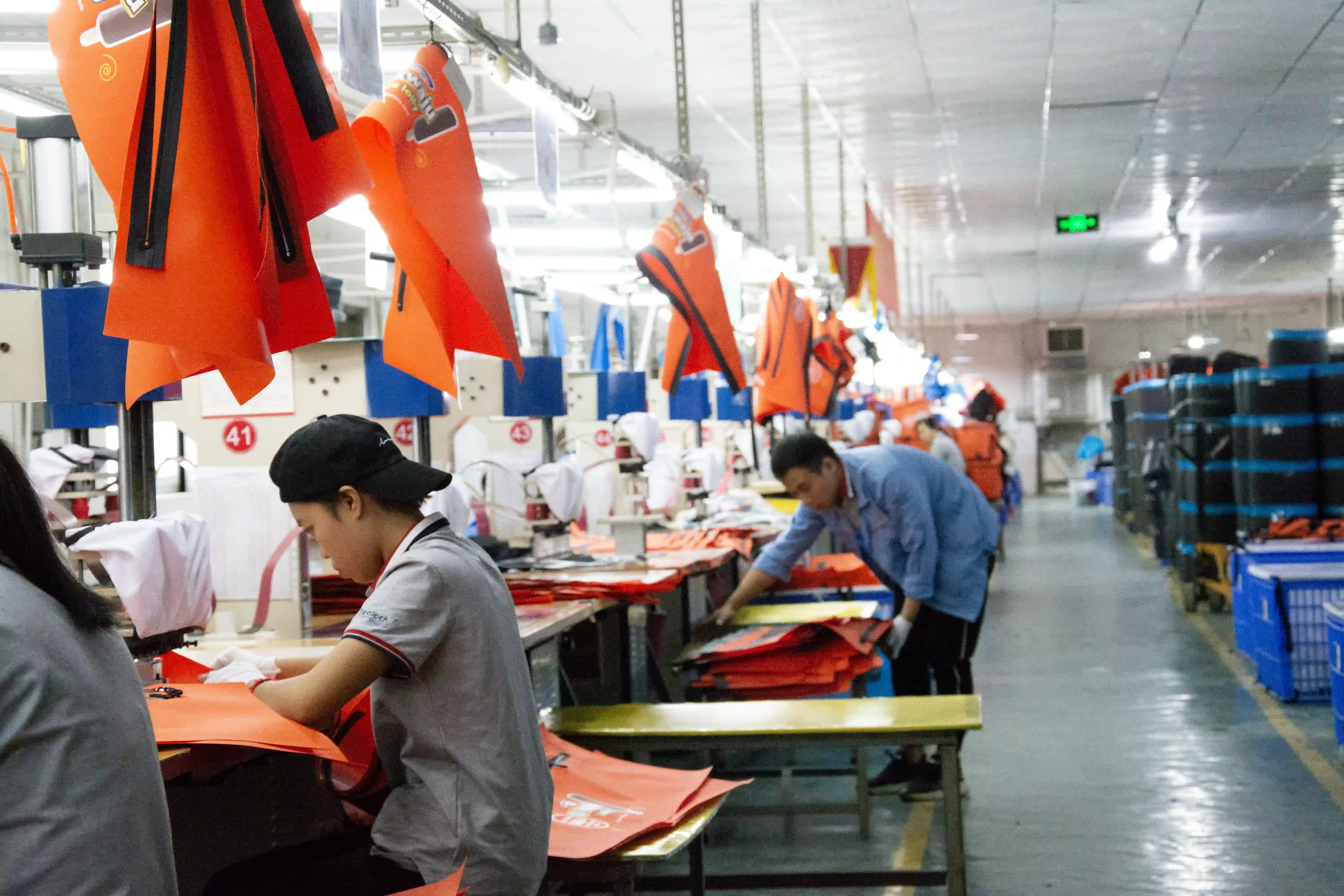

5. Výrobný proces RF Welding, krok za krokom

Krok 1 – Príprava materiálu

TPU laminované panely sú rezané na presné rozmery pomocou CNC rezania alebo vlastných vysekávacích systémov. Presnosť panelu v tomto štádiu priamo ovplyvňuje zarovnanie zvaru po prúde; aj niekoľko milimetrov posunu rozmerov spôsobí nesprávne vyrovnanú zvarovú zónu. Povrchy materiálu musia byť bez kontaminácie – oleje z manipulácie, prach z rezania alebo vlhkosť zo skladovania môžu interferovať s prenosom RF energie a spôsobiť neúplné spojenie.

Krok 2 — Výber matrice a nastavenie stroja

Zvárací nástroj je tvarovaná elektróda, ktorá určuje geometriu zvaru. Rôzne konfigurácie produktov vyžadujú rôzne profily lisovníc – lisovnicu s plochým švom pre spoje panelov, tvarovanú lisovnicu pre zakrivené uzávery alebo výstužné záplaty, lisovnicu s viacerými dutinami pre vysokoobjemové opakujúce sa zvary. Výber lisovnice je prispôsobený špecifickej geometrii zvaru požadovanej produktom. Parametre stroja – frekvencia, výkon, lisovací tlak a čas cyklu – sú kalibrované na špecifické zloženie TPU a hrúbku zváraného materiálu. Tieto parametre sú zdokumentované v SOP produktu a dôsledne sa opakujú vo všetkých výrobných sériách.

Krok 3 — Umiestnenie materiálu

Panely sú zarovnané v matrici podľa rozloženia zvaru. Konzistentné umiestnenie je rozhodujúce pre rovnomernosť šírky zvaru; väčšina profesionálnych vysokofrekvenčných zváracích zariadení používa vodiace lišty alebo registračné značky, aby sa eliminovala variabilita polohy operátora.

Krok 4 — Aktivácia RF energie a tlakové spojenie

Lis sa zatvorí a aplikuje pneumatický tlak na stoh materiálu. RF energia sa aktivuje počas kalibrovaného trvania cyklu. Vnútorné molekulárne zahrievanie privádza materiál na zvarovom rozhraní na teplotu fúzie, zatiaľ čo vonkajšie povrchy zostávajú pod svojim bodom deformácie. Počas tejto fázy sa udržiava tlak.

Krok 5 — Chladenie pod tlakom

RF energia je vypnutá, ale tlak lisu sa udržiava počas fázy chladenia. Toto je krok, ktorý je často skrátený v menej kvalitných výrobných prostrediach a na ňom záleží: ak sa tlak uvoľní pred stuhnutím zvarovej zóny, natavený materiál sa môže deformovať, čím vznikne slabšie spojenie s rozmerovými nekonzistentnosťami. Správna doba chladenia sa určuje počas fázy vývoja parametrov a považuje sa za súčasť cyklu, o ktorej nemožno vyjednávať.

Krok 6 — Orezanie a kontrola

Flash materiál na obvode zvaru je orezaný. Každý zvar je vizuálne skontrolovaný, či neobsahuje stopy spálenia, neúplné tavné zóny alebo rozmerové odchýlky predtým, než sa diel presunie do ďalšej fázy montáže.

6. Technika švov: Premenné, ktoré určujú, či zvar drží

RF zváranie nie je proces, pri ktorom konzistentné nastavenia stroja poskytujú konzistentné výsledky bez ohľadu na iné faktory. Výkon švu je určený interakciou niekoľkých premenných, z ktorých každá musí byť pochopená a kontrolovaná.

Šírka zvaru

Širšie zóny zvaru rozdeľujú napätie na väčšiu plochu a vo všeobecnosti vytvárajú vyššiu odolnosť proti prasknutiu švu. V prípade produktov, ktoré budú vystavené trvalému hydrostatickému tlaku alebo dynamickému zaťaženiu – ponorné suché vaky, spodné švy chladiča, spoje nafukovacích mechúrov – je minimálna šírka zvaru položkou špecifikácie, nie dodatočným výrobným nápadom. Úzke zvary v rohoch a polomerových prechodoch sú bežnými iniciačnými bodmi zlyhania a mali by sa venovať výslovnej pozornosti pri návrhu lisovnice.

Konzistencia RF napájania

Nestabilný výstupný výkon počas zváracieho cyklu spôsobuje nerovnomerné vnútorné zahrievanie. Vizuálne indikátory sú stopy po popálení v zónach s vysokým výkonom a bledé, nedostatočne zatavené oblasti inde. Ani jedno nie je prijateľné v produktoch pod tlakom. Profesionálne vysokofrekvenčné zváracie zariadenie udržuje konzistentný výkon počas celého cyklu; pravidelné overovanie kalibrácie je súčasťou zodpovednej údržby zariadenia.

Hrúbka materiálu a zhoda zloženia

Parametre RF zvárania sú špecifické pre hrúbku materiálu a zloženie TPU. Sada parametrov optimalizovaná pre 0,8 mm TPU fóliu spôsobí nedostatočné spojenie, ak sa aplikuje na 1,5 mm laminovanú tkaninu, a môže spáliť tenšie materiály, ak sa použije naopak. Keď sa medzi jednotlivými sériami produktov zmenia špecifikácie materiálu – rôzne hmotnosti tkaniny, rôzne hmotnosti poťahu TPU – parametre je potrebné znovu overiť, nepredpokladá sa prenos.

Bežné príčiny zlyhania

• Nedostatočná RF energia alebo čas cyklu:Vytvára spoj, ktorý na povrchu vyzerá úplne, ale zlyhá pri nízkom tlaku, pretože rozhranie nikdy nedosiahlo plnú tavnú teplotu
• Povrchová kontaminácia:Oleje, vlhkosť alebo častice na rozhraní zvaru vytvárajú lokalizované dutiny, kde nedochádza k fúzii
• Nesprávny tlak lisu:Príliš nízka umožňuje, aby sa roztavené rozhranie pred ochladením oddelilo; príliš vysoká môže vytlačiť materiál zo zóny zvaru, čím sa zníži efektívna šírka spoja
• Predčasné uvoľnenie tlaku počas chladenia:Vytvára rozmerové skreslenie a zníženú pevnosť spoja na okrajoch zóny zvaru
• Opotrebenie kociek:Opotrebované alebo poškodené povrchy matrice vytvárajú nekonzistentnú distribúciu tlaku, čo vedie k premenlivej kvalite zvaru cez čelo matrice

7. RF zváranie vo výrobe Soft Cooler

Mäkké chladiče predstavujú obzvlášť náročnú aplikáciu pre švové inžinierstvo, pretože kombinujú hydrostatické požiadavky (vložka musí zadržiavať vodu bez presakovania) s tepelnými požiadavkami (izolačný systém nesmie byť ohrozený infiltráciou vlhkosti) a hygienickými požiadavkami (vnútorné povrchy musia byť čistiteľné a odolné voči plesniam).

V šitom mäkkom chladiči je šev medzi vnútornou vložkou a vrstvou izolačnej peny cestou vlhkosti. Roztopená ľadová voda preniká cez ihly a hromadí sa medzi vložkou a penou, kde nemôže odtekať ani vyschnúť. Počas týždňov pravidelného používania to spôsobuje pretrvávajúci zápach a rast plesní, ktoré úradníci poverení obstarávaním dôsledne označujú za hlavnú sťažnosť na kvalitu produktov starších dodávateľov.

RF zváranie túto cestu štrukturálne eliminuje. Vnútorná vložka RF zváraného mäkkého chladiča je jediná vodotesná nádrž – žiadne švy, žiadne otvory pre ihly, žiadne okraje pásky. Roztopená ľadová voda zostáva vo vložke a možno ju vyliať alebo utrieť. Izolačná vrstva zostáva suchá počas celej životnosti výrobku.

Ďalšie výkonnostné výhody RF zváranej mäkkej konštrukcie chladiča:

• Vzduchotesná vnútorná komora znižuje konvekčnú výmenu tepla, čím priamo zlepšuje trvanie uchovávania ľadu
• Hladké, neporézne vnútorné povrchy TPU spĺňajú normy pre styk s potravinami a odolávajú rastu mikróbov
• HF zvárané výstužné záplaty umožňujú pripevnenie D-krúžku a rukoväte bez prepichnutia primárnej vodotesnej membrány
• Systémy vodotesných zipsov môžu byť integrované tak, aby dopĺňali zvárané telo a udržiavali hermetický výkon v prístupovom bode

8. Laboratórne testovanie a kontrola kvality pre RF zvárané výrobky

RF zváraná konštrukcia je len taká spoľahlivá ako proces kontroly kvality, ktorý ju overuje. Vizuálna kontrola je potrebná, ale nie dostatočná – šev sa môže na povrchu javiť ako úplne zatavený, pričom obsahuje vnútorné dutiny, ktoré pod tlakom zlyhajú. Profesionálna kontrola kvality pre vodotesné RF zvárané produkty zahŕňa niekoľko odlišných testovacích protokolov.

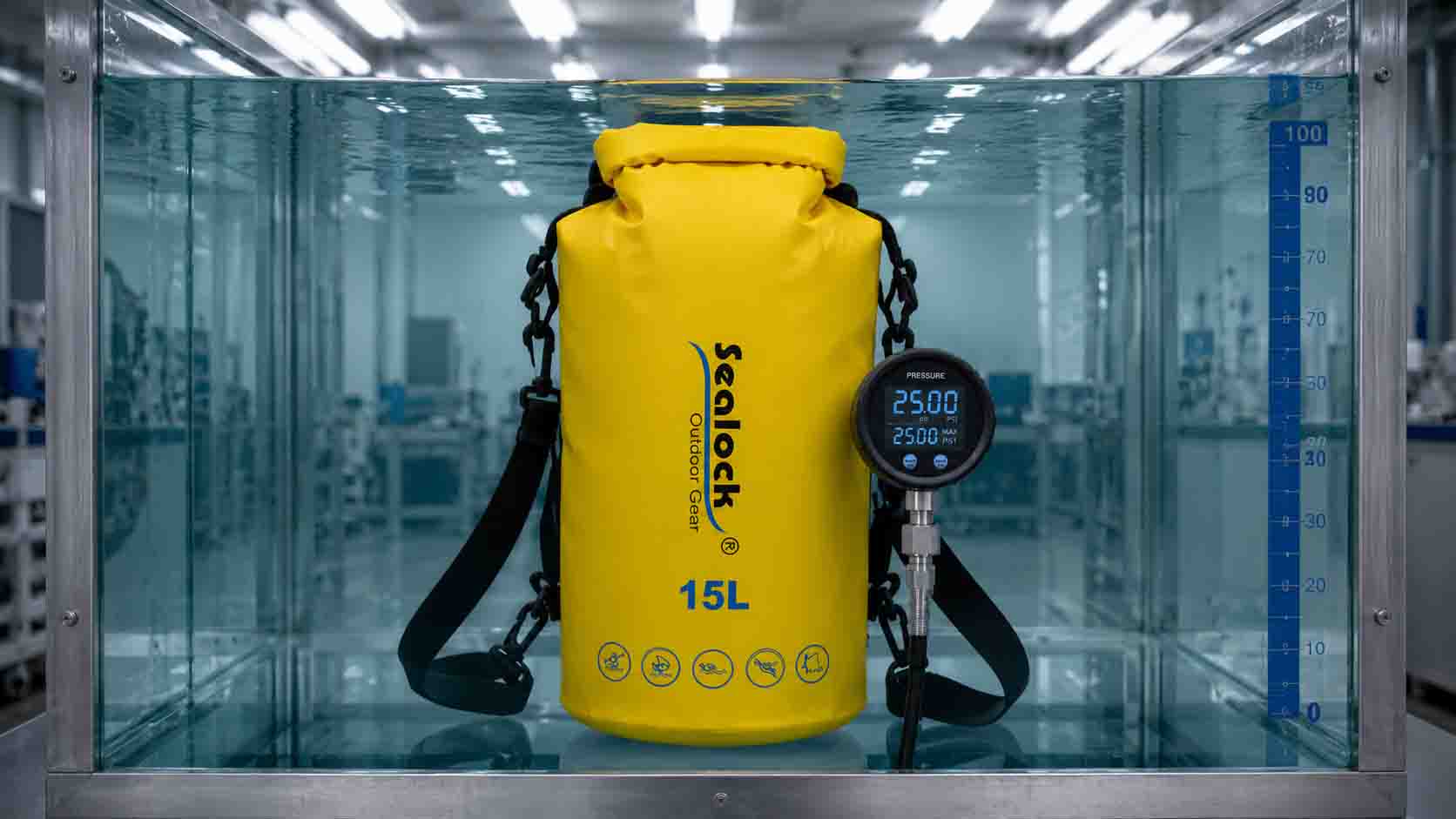

Test tlaku vzduchu (hydrostatický).

Najpriamejší test neporušenosti švu pre tlakovo odolné výrobky. Dokončený vak alebo chladič sa nafúkne na špecifikovaný vnútorný tlak – 1,0 bar je štandard pre extrémne námorné a ponorné aplikácie – a pri tomto tlaku sa udržiava po definovanú dobu. Vrecko je ponorené alebo pozorované mydlovou vodou, aby sa zistili emisie mikrobublín v akomkoľvek šve alebo uzatváracom bode. Žiadna emisia je podmienkou. Tento test súčasne potvrdzuje ako hydrostatický výkon, tak odolnosť proti prefúknutiu.

Test ponorením do vody

Produkt sa ponorí v špecifikovanej hĺbke na definovanú dobu, potom sa zvnútra skontroluje, či nepreniká vlhkosť. Tento test identifikuje mikronetesnosti, ktoré nemusia produkovať zistiteľné bubliny pri testovaní statickým tlakom vzduchu, ale umožnia infiltráciu vody v skutočných podmienkach ponorenia.

Test prasknutia švu

Deštruktívna skúška, ktorá meria tlak, pri ktorom zóna zvaru zlyhá. Trhací tlak sa porovnáva s minimom špecifikácie produktu; výsledky pod špecifikáciou naznačujú problém s parametrami procesu, ktorý je potrebné diagnostikovať a opraviť pred pokračovaním výroby. Burst testovanie sa zvyčajne používa na sady vzoriek z každého výrobného cyklu a nie na jednotlivé jednotky.

Cold Flex Test

Zóny zvarov, ktoré fungujú dobre pri teplote okolia, sa môžu pri nízkych teplotách stať krehkými bodmi zlyhania, najmä ak zloženie materiálu alebo parametre chladenia neboli optimalizované pre použitie v chladnom počasí. Testovanie ohybu za studena podrobuje vzorky zvaru opakovanému ohýbaniu pri teplotách až do -20 °C alebo -30 °C, čím sa overí, či si šev zachováva integritu v tepelných a mechanických podmienkach používania v teréne v chladnom počasí.

Zrýchlený test zvetrávania

Cyklovanie UV žiarenia, vysokej vlhkosti a fyziologického roztoku sa používa na simuláciu viacročného námorného používania v stlačenom laboratórnom čase. Tento test sa aplikuje skôr na vzorky zvarovej zóny než na kompletné produkty a hodnotí priľnavosť povlaku TPU, trvanlivosť zvarového spoja a rozmerovú stabilitu pri dlhodobom zaťažení vplyvom prostredia.

9. Bežné aplikácie RF zváraných produktov

Vodotesné vonkajšie vybavenie

• Ponorné suché vaky (rolovacie a zipsové uzatváranie)
• Vodotesné batohy a vaky
• Batohy na kajak a rafting
• Motocyklové zadné vaky a vodotesné brašne

Mäkké chladiče a izolované nosiče

• Nepriepustné mäkké chladiace batohy
• Chladiace vrecká na morské ryby
• Chladiace boxy na prepravu lekárskych vzoriek a vakcín
• Obchodné tašky s chladiacim reťazcom

Priemyselné a taktické produkty

• Nafukovacie vonkajšie prístrešky a konštrukcie
• Vodotesné kryty a puzdrá na zariadenia
• Vojenské taktické suché vaky
• Vodotesné lekárske balenie a obal
