Sprievodca auditom manažéra sourcingu: Identifikácia fatálnych defektov RF zvárania vo výrobe OEM

Zhrnutie

Pre manažérov dodávateľského reťazca, ktorí získavajú vysokovýkonné vodotesné vybavenie, lekárske vaky alebo taktické vybavenie, je odhalenie výrobnej chyby po tom, čo kontajner opustil ázijský prístav, katastrofickou finančnou udalosťou. Na rozdiel odtradičné metódy strihania a šitia, Rádiofrekvenčné (RF) zváranie vyžaduje extrémnu presnosť nástrojov, napätia a termodynamického riadenia. Keď sa neštandardné továrne pokúšajú škálovať výrobu bez prísnych protokolov zabezpečenia kvality (QA), výsledkom sú zlyhania v teréne, narušená integrita produktu a masívne sťahovanie produktov. Táto technická príručka odhaľuje tri najčastejšie – a fatálne – chyby RF zvárania a poskytuje manažérom zdrojov znalosti na audit potenciálnych OEM partnerov a elimináciu rizík dodávateľského reťazca.

Chyba 1: "Studený zvar" (neúplná molekulárna fúzia)

Podnikateľské riziko:Studený zvar je najklamlivejšou a najnebezpečnejšou chybou vo výrobe RF. Šev vyzerá vizuálne neporušený počas povrchovej kontroly továrne, ale polyméry sa v skutočnosti nestavili na molekulárnej úrovni. Pri prevádzkovom napätí alebo miernom vnútornom tlaku sa šev jednoducho odlepí.

Vizuálna identifikácia a príčiny:

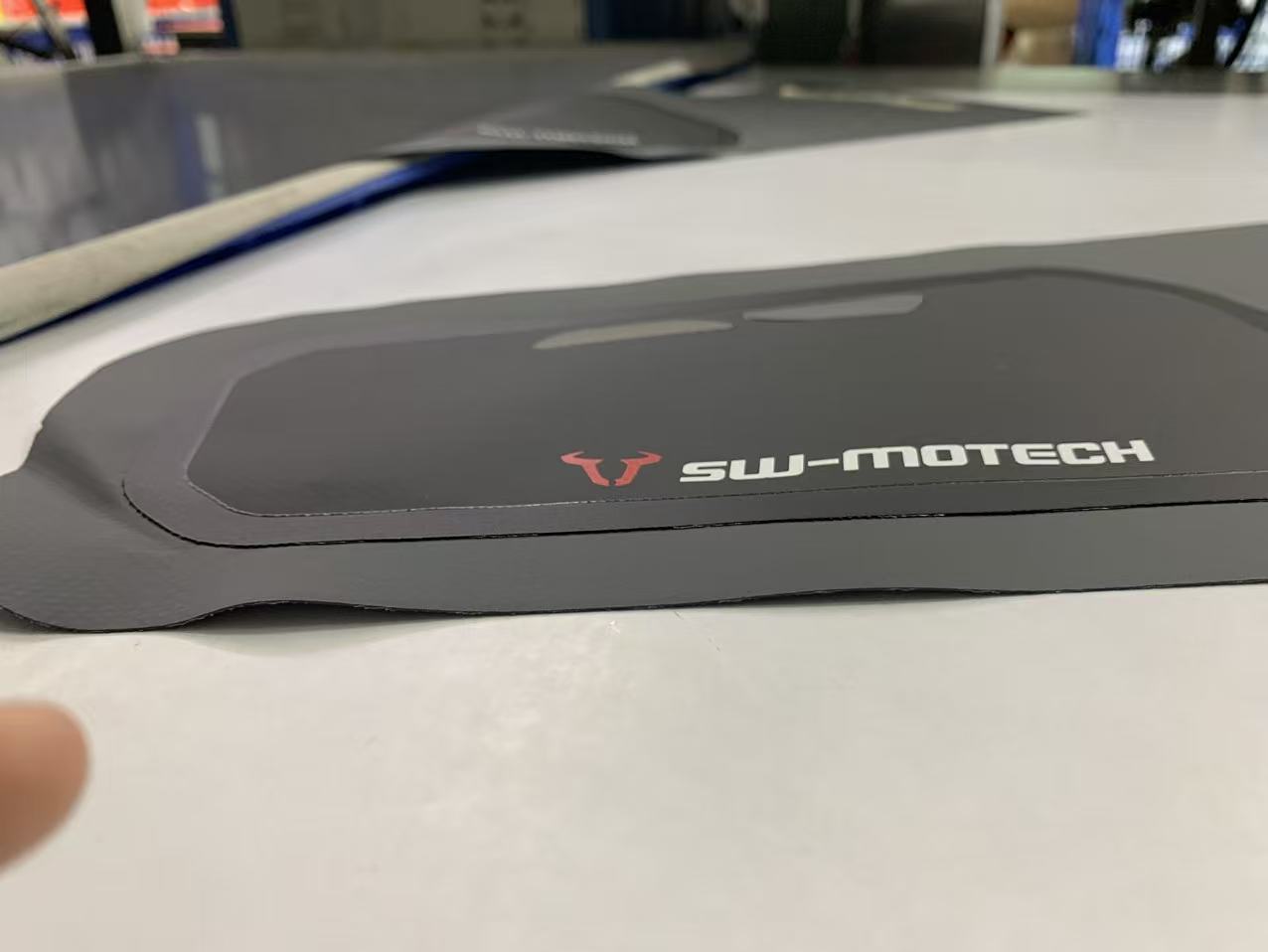

• Vzhľad:Zvarenému obvodu chýba zreteľná, rovnomerná "extrúzna guľa" (mierne vytlačenie roztaveného TPU pozdĺž okraja). Materiál môže vyzerať skôr jemne stlačený ako roztavený.
• Technické zlyhanie:Studené zvary vznikajú, keď továreň uprednostňuje rýchlosť výroby pred kvalitou. Operátor skracuje čas zotrvania (dobu, počas ktorej je aplikovaná RF energia) alebo stroju chýba konzistencia napätia na prenikanie do hrubých materiálov, ako je 840D TPU. Môže sa to stať aj vtedy, ak továreň používa nekompatibilné zmesi zmäkčovadiel.
• Audítorská otázka: Požiadajte továreň o protokoly testov pevnosti v odlupovaní a pevnosti v šmyku. Skutočný RF zvar sa nedá odlepiť; samotná tkanina sa musí roztrhnúť skôr, ako šev zlyhá.

Chyba 2: Tepelná degradácia (isk a prepálenie)

Podnikateľské riziko:Ak sa zváranie za studena nedostatočne spracováva, tepelná degradácia je vážne nadmerné spracovanie. Táto chyba úplne zničí vodotesnú membránu, čo vedie k okamžitým netesnostiam a poruchám konštrukcie. Je to bežné v továrňach, ktoré prechádzajú z lacného PVC na špičkové TPU bez toho, aby aktualizovali svoje parametre nástrojov.

Vizuálna identifikácia a príčiny:

• Vzhľad:Spálené, sfarbené alebo krehké okraje pozdĺž švu. V extrémnych prípadoch uvidíte mikroskopické dierky alebo tmavohnedé škvrny, kde materiál karbonizoval.
• Technické zlyhanie:Toto je často spôsobené "oblúkom" - náhlym elektrickým výbojom spôsobeným špinavými mosadznými matricami, nerovnomernou hrúbkou materiálu alebo aplikáciou nadmerného RF napätia. Neštandardné továrne často zanedbávajú každodennú údržbu a čistenie foriem, čo vedie k zachyteniu nečistôt, ktoré spôsobujú lokálne prehriatie.
• Audítorská otázka: Sledujte poschodie továrne. Sú zváracie nástroje vyrobené na zákazku CNC a starostlivo čisté, alebo sú zoxidované a pokryté zvyškami? Opýtajte sa na ich SOP preventívnej údržby.

Chyba 3: Asymetrické vytláčanie (nerovnomerný tlak nástroja)

Podnikateľské riziko:Vodotesný vak môže počas stacionárneho testu zadržať vodu, ale asymetrické švy vytvárajú slabé miesta, ktoré sa nevyhnutne prefúknu, keď produkt spadne, stlačí alebo vystaví extrémnym teplotným výkyvom.

Vizuálna identifikácia a príčiny:

• Vzhľad:Preskúmajte prierez alebo hranu zvaru. Na jednej strane je veľká, chaotická guľa roztaveného polyméru (nadmerné pretláčanie), zatiaľ čo druhá strana je nebezpečne tenká (nedostatočné vytláčanie).
• Technické zlyhanie:RF zváranie vyžaduje dokonale vyrovnané pneumatické lisy. Ak je masívna kovová doska, ktorá drží matricu, vychýlená čo i len o zlomok milimetra, vyvíja nerovnomerný tlak na šev. Lacným strojom chýba konštrukčná tuhosť na udržanie dokonalého zarovnania počas veľkosériovej výroby.
• Audítorská otázka: Používa OEM pokročilé hydraulické alebo silne stabilizované pneumatické lisy? Vykonávajú denné kontroly kalibrácie na vyrovnávaní dosky?

Záver: Partnerstvo s OEM s nulovými chybami

Identifikácia defektov RF zvárania je len prvým krokom; ich predchádzanie si vyžadujepartnerstvo s elitným výrobným závodom. Skutoční OEM partneri Tier-1 sa pri zachytení chýb nespoliehajú na kontroly na konci linky. Využívajú monitorovanie parametrov v reálnom čase, investujú do vlastných CNC obrábaných mosadzných nástrojov a presadzujú prísne protokoly QA s certifikáciou ISO.

Keď reputácia a zisk vašej značky závisia od 100 % vodotesnej spoľahlivosti, nemôžete si dovoliť dotovať zaučenie továrne. Prísne auditujte, požadujte transparentnosť a spojte sa s odborníkmi na technológiu molekulárnej fúzie.

Často kladené otázky: Kontrola kvality zvárania RF

Otázka: Ako môžem počas návštevy továrne otestovať, či je RF zvarový šev „studený zvar“?

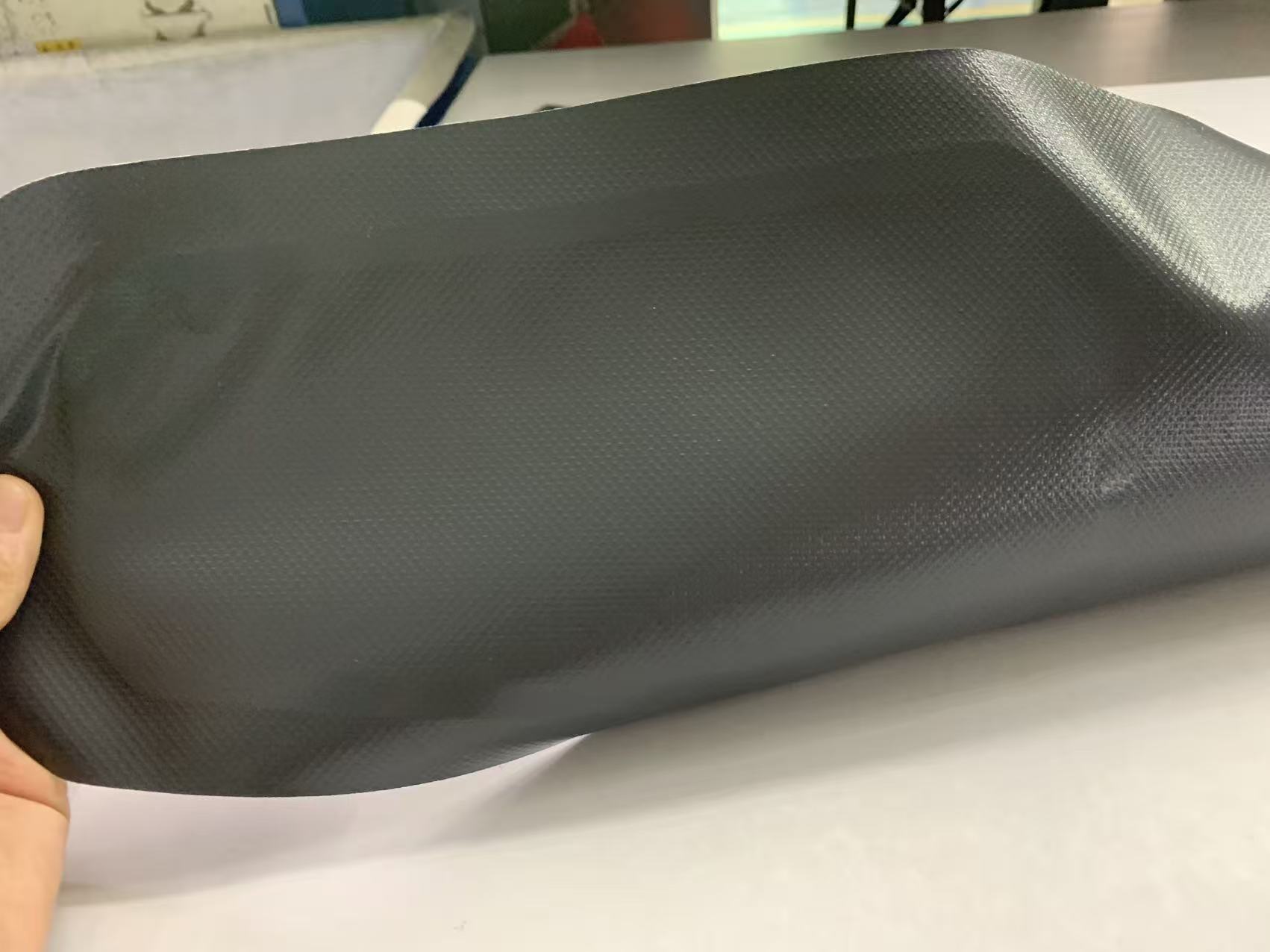

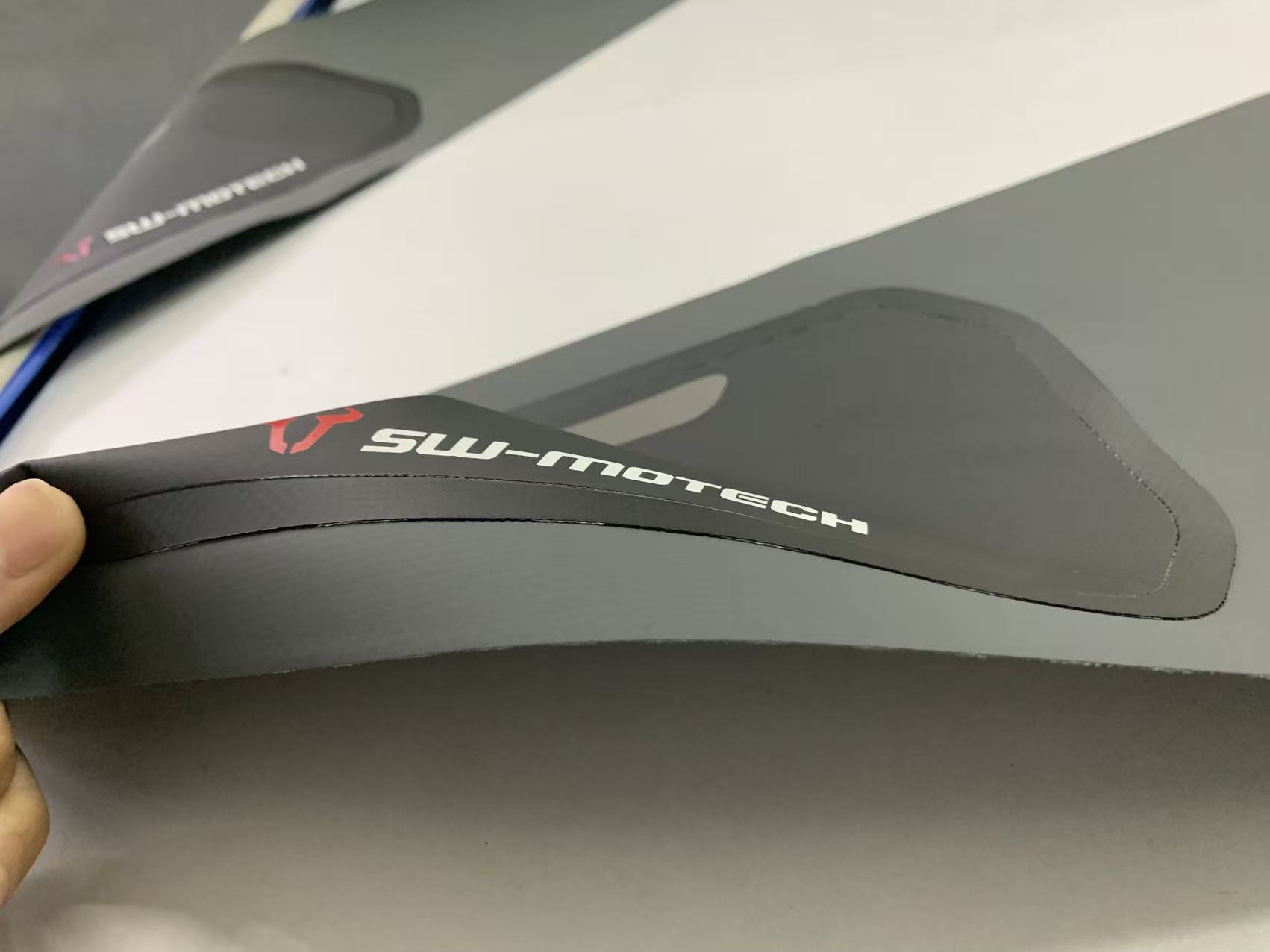

A:Najspoľahlivejším manuálnym testom je deštruktívny peel test. Odstrihnite jeden palec pásik cez šev a pomocou klieští odtiahnite dve vrstvy od seba. Pri dokonalom vysokofrekvenčnom zvare sa základná tkanina odtrhne skôr, ako sa oddelí samotný zvar.

Otázka: Prečo materiál TPU môjho súčasného dodávateľa vyzerá spálený okolo švíkov?
A:Je to pravdepodobne spôsobené tepelnou degradáciou alebo iskrením. Stáva sa to, keď továreň používa špinavé zváracie matrice, používa príliš veľa RF energie alebo nedokáže správne naladiť frekvenciu stroja pre špecifickú hrúbku materiálu TPU.

Otázka: Ovplyvňuje kvalita mosadznej matrice konečný RF zvar?
A:Absolútne. Lacné, zle opracované matrice rozvádzajú teplo a tlak nerovnomerne, čo spôsobuje asymetrické zvary a slabé miesta. Prémiové továrne OEM investujú do zákazkových mosadzných lisovníc vyrobených na CNC strojoch prispôsobených špecifickej geometrii vášho produktu, aby sa zabezpečilo bezchybné spojenie od okraja k okraju.
