Čo je RF zváranie?

RF zváranie – nazývané aj vysokofrekvenčné alebo HF zváranie – je výrobný proces, ktorý spája termoplastické materiály pomocou elektromagnetickej energie, a nie nite, lepidla alebo povrchového tepla. Keď sú kompatibilné materiály ako TPU vystavené vysokofrekvenčnému elektromagnetickému poľu, polárne molekuly v materiáli začnú rýchlo oscilovať. Tento molekulárny pohyb generuje teplo zvnútra materiálu smerom von a pod riadeným pneumatickým tlakom sa dve vrstvy na spojovacom rozhraní roztavia a spoja do jednej súvislej štruktúry.

Po odstránení RF energie a ochladení materiálu pod trvalým tlakom je zvar trvalý. Neexistuje žiadny šev v tradičnom zmysle – len zóna, kde sa dva samostatné kusy materiálu stali jedným. Žiadna niť, žiadne otvory po ihlách, žiadna páska, ktorá by niečo držala pohromade.

Táto technológia sa používa v celom rade náročných aplikácií: ponorné suché vaky, nepriepustnémäkké chladiče, nafukovacie vonkajšie konštrukcie, vodotesné lekárske prepravné obaly a taktické vybavenie na vojenskú úroveň. To, čo tieto aplikácie zdieľajú, je netolerancia pre zlyhanie švov – situácie, keď únik nie je len nepohodlný, ale aj nákladný alebo nebezpečný.

Čo je tradičné šitie?

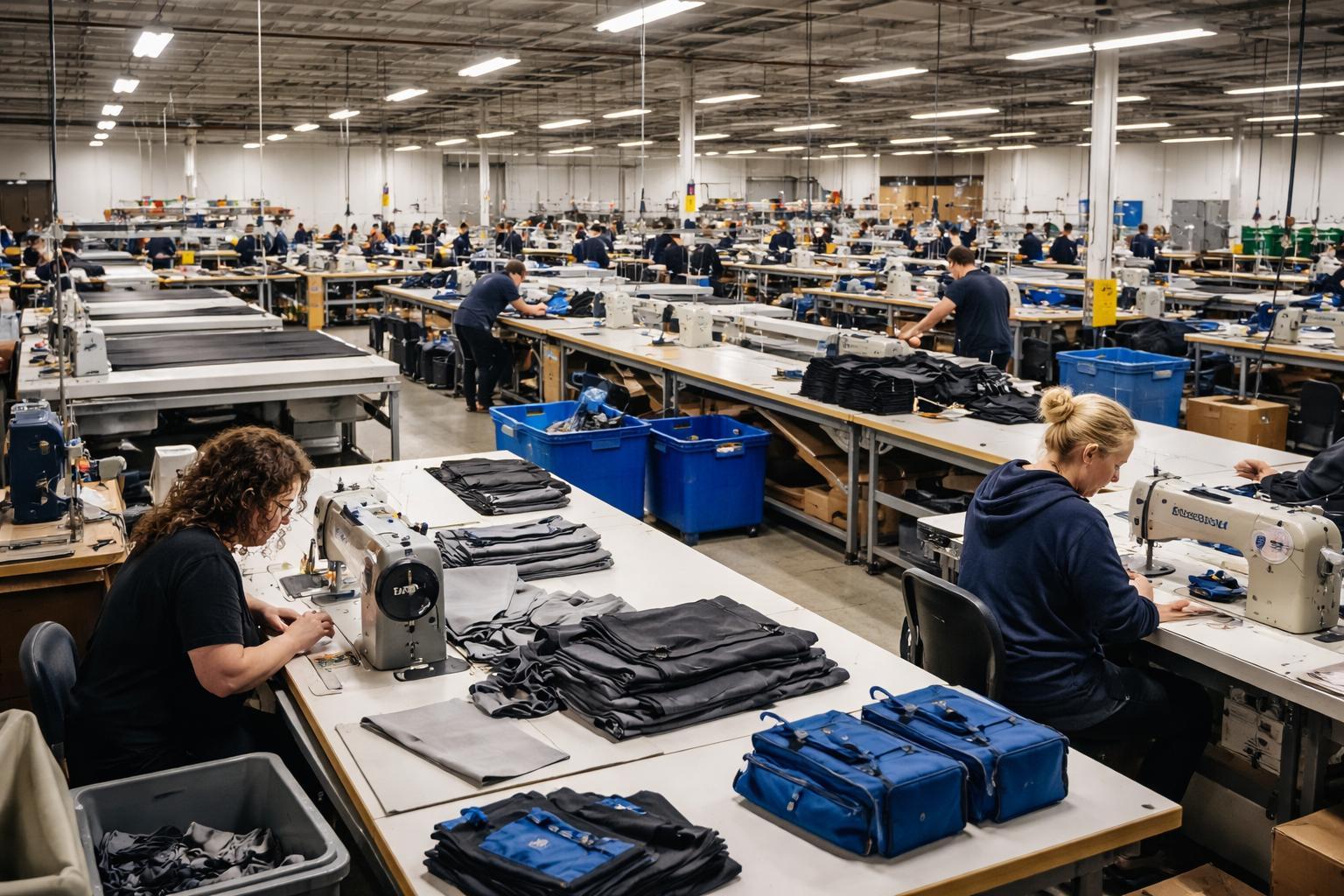

Priemyselné šitie spája materiály mechanicky: ihly prechádzajú cez vrstvy tkaniny nesúce niť, ktorá sa medzi prechodmi uzamkne, aby držali panely pohromade. Ide o vyspelý, vysoko flexibilný proces, ktorý je základom textilnej výroby už viac ako storočie. Pre väčšinu textilných tovarov – odevy, bežnú batožinu, priedušnú turistickú výstroj – funguje dobre a ponúka významné výhody v oblasti flexibility výroby a nákladov.

Problém špecifický pre vodotesné aplikácie je štrukturálny a nevyhnutný: každý prechod ihly cez nepremokavú tkaninu vytvorí dieru. Jediný meter stehov pri štandardnej hustote vytvorí stovky týchto perforácií. Samostatne je každá diera malá. Spoločne tvoria súvislú cestu cez vodotesnú membránu pozdĺž každej línie švu vo výrobku.

Výrobcovia to riešia páskou na švy, vodotesnými nátermi a tmelmi. Tieto riešenia fungujú do určitej miery. Môžu pozdvihnúť zošitý výrobok z „vodeodolného“ na „vodotesný“ na praktické účely za miernych podmienok. Pridávajú však procesné kroky, zvyšujú náklady a zavádzajú svoje vlastné spôsoby zlyhania – delamináciu pásky, opotrebovanie povlaku – ktoré sa stávajú relevantnými pri trvalom používaní a tlaku.

Ako tieto dve metódy spájajú materiály: Štrukturálny rozdiel

Rozdiel medzi týmito dvoma konštrukčnými metódami spočíva v tom, kde žije napätie vo šve.

V prešívanej konštrukcii je mechanické zaťaženie švu prenášané niťou, ktorá prechádza sériou otvorov vyrazených v materiáli. Niť je vo väčšine prípadov užšia a menej pevná ako látka, ktorú drží pohromade. Každý stehový otvor je bod koncentrácie napätia – miesto, kde bola tkanina perforovaná a kde opakované ohýbanie pri zaťažení spôsobí postupné zväčšovanie. To je dôvod, prečo šité švy zlyhávajú tak, ako to robia: postupne, v namáhaných bodoch, zvyčajne začínajúc v rohoch alebo bodoch pripojenia, kde je koncentrácia zaťaženia najvyššia.

V RF zváranej konštrukcii nie sú žiadne otvory ani závit. Zaťaženie švu je rozložené po celej zvarovej ploche, ktorá sa zliala do súvislej vrstvy materiálu. Dobre prevedené zóny zvaru sa typicky zhodujú s pevnosťou v ťahu okolitej základnej tkaniny alebo ju prevyšujú, čo znamená, že pri deštruktívnom ťahovom teste sa základná tkanina roztrhne skôr, ako povolí línia zvaru. Spôsob poruchy, keď nastane, je iný a vo všeobecnosti je neskorší počas životnosti produktu.

Konkrétne pre vodotesný výkon je rozdiel binárny: RF zvárané švy nemajú žiadnu vlastnú cestu pre prenikanie vody; šité švy podľa definície áno a otázkou je len to, ako dobre sú tieto cesty pokryté.

Vodotesný výkon: kde je medzera najviac merateľná

Za statických podmienok nízkeho tlaku – mierny dážď, krátke postriekanie – nemusí byť rozdiel vo výkone medzi dobre podlepeným a vysokofrekvenčným zváraným švom okamžite zrejmý. Obe môžu za týchto okolností zadržať vodu. Medzera sa vyjasní, keď budú podmienky náročnejšie.

RF zvárané švy na kompatibilných materiáloch môžu byť tlakovo testované na 1,0 bar – ekvivalent hydrostatického tlaku 10-metrového vodného stĺpca – bez úniku. To zahŕňa skutočné ponorenie, tlak vody z perejí a dynamické zaťaženie kajakového vaku, ktorý je stlačený o kamene alebo na ktorom sedí vodák. Zvar buď drží, alebo nie a správne prevedený zvar na kvalitnom TPU drží spoľahlivo.

Šité švy so švovou páskou zvyčajne začínajú vykazovať netesnosti pri zlomku tohto tlaku. Špecifický bod zlyhania sa líši v závislosti od kvality pásky, konzistencie aplikácie a počtu cyklov používania produktu – ale 0,1 až 0,3 baru je reálny rozsah pre šitú konštrukciu v reálnych podmienkach. Okrem toho sa okraje lepiacej pásky zdvihnú a voda nájde otvory pre ihly pod nimi.

Praktický dôsledok: pre čokoľvek predávané ako ponorné, pre produkty používané v morskom prostredí alebo pre akúkoľvek aplikáciu, kde na obsahu vrecka záleží, ak je vlhký, prešívaná konštrukcia so švovou páskou nie je spoľahlivým dlhodobým riešením. Pre nenáročné vonkajšie použitie, kde je občas dostatočná odolnosť proti striekajúcej vode, často je.

Trvanlivosť v priebehu času: Ako starne každý typ švu

Outdoorové vybavenie sa nezvykne ani raz. Počas rokov pravidelného používania sa naplní, stlačí, zloží, vystaví UV žiareniu, nasiakne soľou a zmení teplotu. Oblasť švu akumuluje toto napätie rôzne v závislosti od spôsobu konštrukcie.

RF zvárané švy starnú bez špecifických ciest degradácie, ktoré ovplyvňujú šitú konštrukciu. Neexistuje žiadna niť, ktorá by sa mohla rozstrapkať, žiadne otvory na stehy, ktoré by sa dali otvárať, a žiadne lepidlo na pásku, ktoré by sa odlepilo od opakovaného rozťahovania a sťahovania vrecka pohybujúceho sa medzi studenou vodou a teplým slnečným svetlom. Zvar, ktorý prejde tlakovou skúškou, keď je výrobok nový, vo všeobecnosti prejde aj po rokoch, za predpokladu, že základný materiál nebol fyzicky poškodený.

Šité švy starnú spôsobmi, ktoré sú často neviditeľné, kým nie sú. Niť sa postupne trhá. Otvory pre stehy vo vodeodolných membránach sa pri opakovanom namáhaní ohybom mierne zväčšujú. Páska švov, ktorá na novom produkte vyzerala perfektne, sa po vystavení UV žiareniu a tepelných cykloch začne v rohoch a okrajoch zdvíhať. Žiadna z týchto zmien nie je dramatická – sú kumulatívne. Výsledkom je produkt, ktorý má adekvátnu výkonnosť na začiatku svojej životnosti a postupne sa znižuje, kým sa používanie hromadí, až kým porucha neukáže degradáciu.

Pre značky, ktoré predávajú kvalitu produktov a podporujú ju záručnými záväzkami, má táto trajektória starnutia priame obchodné dôsledky. Vrátenie a záručné nároky na vodotesné produkty sa zhlukujú okolo porúch švov, nie porúch tkaniny – a hlavnou príčinou je takmer vždy konštrukčná metóda.

Vzhľad: Čo šev komunikuje o produkte

Ide o kategóriu, na ktorej záleží viac, ako by sa pri technickom porovnaní mohlo zdať.

RF zvárané švy sú zarovnané, hladké a geometricky presné. Zvarová línia nepridáva na objeme, nevytvára hrebeň zloženej látky a nemá vizuálnu nepravidelnosť, ktorá prichádza s kolísaním napätia nite pri šití. Estetický výsledok sa javí ako technický a zámerný – čo je vhodné pre produkty umiestnené v prémiovom vonkajšom alebo taktickom priestore.

Šité švy nie sú neatraktívne, ale čítajú sa inak. Pre lifestylové tašky, módnu batožinu alebo produkty, kde je súčasťou identity značky ručná kvalita textilu, je šitie tou správnou estetickou voľbou. Pre produkt predávaný s vodotesným výkonom a technickou kvalitou prešívaná vonkajšia časť s viditeľnou lepiacou páskou predstavuje niečo, čo môže zhoršiť umiestnenie.

Skúsení kupujúci na trhu s outdoorovým vybavením sa stali zbehlými v používaní konštrukcie švov ako náhrady za celkovú kvalitu výroby – nie neopodstatnene, pretože korelácia má tendenciu držať sa.

Výrobné náklady: kde sa skutočné porovnanie mení

Priama verzia tohto porovnania je, že šitie je lacnejšie. To platí na úrovni jednotky a na úrovni investícií do vybavenia. RF zváranie si vyžaduje špecializované strojové vybavenie, nástroje špecifické pre proces (zápustky pre každú geometriu zvaru) a operátorov, ktorí rozumejú tomu, ako nastaviť a udržiavať parametre zvárania. Zošívacie zariadenie je oveľa dostupnejšie, operátori sa ľahšie školia a proces zvláda zložité trojrozmerné tvary s väčšou flexibilitou.

Kompletnejšia verzia porovnania zodpovedá za to, čo sa deje po produkcii.

RF zváraná konštrukcia, ak je vykonaná správne, poskytuje konzistentné výsledky vo všetkých výrobných sériách s nízkou mierou zlyhania švov. Výrobky prichádzajú na trh s vodotesnými špecifikáciami a udržujú si ich počas životnosti výrobku. Záručné nároky na zlyhanie švu sú nízke. Návratnosť je nízka.

Prešívaná konštrukcia so švovou páskou prináša väčšiu variabilitu – konzistentnosť aplikácie pásky, kvalita pásky v rámci šarží dodávateľa, pozornosť operátora na pokrytie rohov – a zlyhania, ktoré sú výsledkom toho, sa zvyčajne prejavia po tom, čo bol produkt v teréne jednu alebo dve sezóny. Dovtedy sa náklady presunuli z výroby na plnenie záruky, zákaznícky servis a reputáciu značky.

Pre značky, ktoré predávajú na prémiovom outdoorovom trhu, kde je kvalita produktu kľúčovým prvkom umiestnenia, sa táto kalkulácia nákladov zvyčajne rieši v prospech RF zváranej konštrukcie napriek vyšším počiatočným výrobným nákladom. Pre produkty orientované na rozpočet, kde je cena primárnou konkurenčnou osou, zostáva šitie racionálnou voľbou.

Kompatibilita materiálu: Čo môže a čo nemôže byť zvárané RF

RF zváranie funguje tak, že vzruší polárne molekuly v materiáli - čo znamená, že funguje iba na materiáloch, ktoré majú polárne molekulárne štruktúry na excitáciu. Termoplasty ako TPU, PVC, EVA a niektoré tkaniny potiahnuté PU sú RF kompatibilné. Prírodné vlákna (bavlna, vlna), neupravený nylon a polyester bez kompatibilného povlaku nie sú.

To je jeden z dôvodov, prečo sa prechod odvetvia outdoorového vybavenia smerom k tkaninám laminovaným TPU zrýchlil spolu s prijatím RF zváranej konštrukcie. Materiály boli čiastočne vybrané, pretože sú navrhnuté pre tento proces.

V rámci kategórie materiálov kompatibilných s RF sa výkon líši. TPU je vo všeobecnosti preferovanou voľbou pre prémiové vonkajšie aplikácie kvôli svojej flexibilite v chladnom počasí, odolnosti voči UV žiareniu, možnostiam zloženia bez PFAS a dlhodobej elasticite v zónach zvarov. PVC sa zvára ľahko a lacno, ale na trhoch s prísnymi chemickými normami prináša regulačné riziko a pri nízkych teplotách sa stáva krehkým. Výber materiálu a parametre procesu zvárania musia byť vyvinuté spoločne – nastavenie zvaru, ktoré funguje dobre pre jednu formuláciu TPU, môže spôsobiť neúplné spojenie na inej, dokonca aj pri rovnakej hrúbke.

Odvetvia, kde sa RF zváranie stalo štandardnou praxou

Prijatie vysokofrekvenčného zvárania má tendenciu korelovať s náročnosťou aplikácie – čím dôslednejšie je zlyhanie švu, tým skôr sa priemysel posunul smerom k zváranej konštrukcii.

Balenie zdravotníckych pomôcok a farmaceutických výrobkov boli prvými používateľmi práve preto, že kontaminácia z narušenej pečate má priame dôsledky na bezpečnosť pacienta. Nasledovalo vojenské a taktické vybavenie, pretože zlyhania poľného vybavenia v drsnom prostredí majú prevádzkové následky, ktoré vrátené produkty dostatočne neriešia. Prémiové outdoorové vybavenie – suché vaky, ponorné chladiče,námorné palubné tašky, zariadenia na divokú vodu – sa uberajú rovnakým smerom, ako sa zvýšili očakávania spotrebiteľov týkajúce sa skutočne vodotesného výkonu a značky zistili, že „vodeodolné“ v porovnaní so skutočne vodotesným konkurentom neustále strácajú.

Priemyselné ochranné kryty, nafukovacie konštrukcie a vodotesné bezpečnostné vybavenie dopĺňajú oblasť použitia. V každom prípade je spoločným faktorom to, že hlavná funkcia produktu závisí od udržania integrity švu v priebehu času a pri zaťažení – nielen po vybalení.

Keď šitie zostáva správnou voľbou

RF zváranie nie je univerzálne lepšie - je lepšie pre špecifické aplikácie. Zošívanie zostáva praktickou voľbou v mnohých reálnych scenároch.

Zložité trojrozmerné štruktúry, ktoré vyžadujú švy na sledovanie zložených kriviek alebo úzkych polomerov, sa často dajú ľahšie dobre vykonať pomocou prešívania ako so zváracími nástrojmi, ktoré je potrebné skonštruovať pre každú geometriu. Produkty, kde záleží na priedušnosti – funkčné oblečenie, vetrané turistické batohy – nemôžu na svojich primárnych paneloch používať RF zváranú konštrukciu bez obetovania prenosu vlhkosti, vďaka čomu sú funkčné. Módne a lifestylové tašky, v ktorých je textilná estetika súčasťou identity produktu, často vyzerajú lepšie s prešívanou konštrukciou. A pre každú aplikáciu, kde je skutočne postačujúca „vodeodolnosť“ – príležitostný denný batoh, ktorý občas uvidí dážď, ale nikdy nie ponorenie – dodatočné náklady a materiálové obmedzenia RF zvárania nie sú odôvodnené zvýšením výkonu.

Mnohé dobre navrhnuté produkty tiež používajú obe metódy zámerne. Avodotesný suchý vakmôže použiť RF zváranú konštrukciu pre hlavné telo a rolovaciu vložku - zóny, ktoré musia držať pod tlakom - zatiaľ čo šitie sa používa pre vonkajšie vrecká na príslušenstvo, upevňovacie body ramenných popruhov a spoje dekoratívnych panelov, kde sa nevyžaduje vodotesnosť a šitie ponúka väčšiu flexibilitu dizajnu. Najlepší výrobcovia rozumejú obom procesom dostatočne dobre na to, aby každý z nich aplikovali tam, kde funguje najlepšie, namiesto toho, aby považovali výber za binárny.

Skutočné náklady na nesprávnu konštrukciu švu

Rozhodnutia o výbere nepremokavých produktov sa zvyčajne zameriavajú na špecifikácie tkaniny: počet denierov, hmotnosť poťahu, triedu materiálu. Na týchto veciach záleží a kupujúci ich správne hodnotia. Ale otázke konštrukcie švu sa často venuje menej pozornosti počas obstarávania – a práve tu vzniká väčšina skutočných zlyhaní v teréne.

Zákazníci, ktorí sa vrátia anepremokavý vakzriedka hlásia, že látka zlyhala. Hlásia, že dovnútra presakovala voda, že sa oddelil roh, že sa poškodila elektronika alebo potraviny napriek tomu, že výrobok bol hodnotený ako vodotesný. Vo väčšine prípadov šev zlyhal. A vo väčšine prípadov bolo zlyhanie švu predvídateľné na základe konštrukčnej metódy a podmienok, do ktorých bol výrobok predaný.

Skúsení nákupcovia OEM sa naučili klásť otázky špecifické pre švy počas hodnotenia dodávateľa: Akému tlaku výrobca overuje svoje zvárané švy? Vykonáva sa hydrostatické testovanie na jednotku alebo na šaržu? Ako sa dokumentujú a overujú parametre zvaru pri zmene materiálov medzi výrobnými sériami? Je testovanie cold-flex súčasťou protokolu kontroly kvality? Tieto otázky oddeľujú výrobcov so skutočnými schopnosťami vysokofrekvenčného zvárania od tých, ktorí uvádzajú technológiu vo svojich schopnostiach bez procesnej disciplíny na jej konzistentné vykonávanie.

Konštrukcia švov sa presunula z výrobnej poznámky pod čiaru k rozlišovaniu produktov. Pre značky súťažiace na prémiovom vodotesnom trhu patrí do špecifikácie produktu, nie ako predpokladaný detail.

RF zváranie vs. šitie: priame porovnanie
