Sprievodca výrobou kajakových tašiek na mieru

Sealock je vlastný výrobca kajakových tašiek a dodávateľ OEM. Obyčajný suchý vak je zváraná rúrka: dva panely, okrúhla základňa, rolovací vrch. Kajaková taška je ťažšou verziou tohto problému, pretože funkcie, ktoré vodáci skutočne chcú – nafukovací ventil, okienko telefónu, tvarovaná škrupina, ktorá sedí na chrbte, uzamykací bod, čalúnený zadný panel – to všetko si vyžaduje.úmyselné prerušenie vodotesnej bariéry a jej opätovné utesnenie. Táto príručka obsahuje informácie o tom, čo to znamená v továrni a čo to znamená pre značku, ktorá píše stručné informácie o taške na kajak.

Prečo je ťažšie postaviť tašku na kajak

Každá pridaná funkcia je ďalším problémom s tesnením. A tube dry bag has one continuous weld path and nothing penetrating the skin. Suchý batoh na kajak môže mať zakrivenú škrupinu, priehľadné okno zvarené do nepriehľadnej látky, prírubu ventilu prenikajúcu cez stenu, tvarované puzdro zámku, pripevnený penový zadný panel a kotviace popruhy nesúce celú záťaž. Each of those is a place where the barrier could fail, and each has its own process window.

To je dôvod, prečo kajakové vaky oddeľujú špecializované továrne od všeobecných. Každý môže zvárať rúrku. Integrácia hardvéru do utesneného zakriveného plášťa, opakovane v tisíckach jednotiek, je iná schopnosť.

Zváranie zakrivenej škrupiny

Niekoľko našich kajakových batohov používa skôr polkruhovú škrupinu ako rovný valec, pretože tvarované telo lepšie sedí na chrbte a predvídateľnejšie sa v lodi skladuje. Conventional wisdom in RF welding held that curved surfaces were poor candidates for the process. In practice they are workable, but the control variable changes: on a curved weld the critical factor ispresná kontrola medzery medzi hornou a spodnou matricou namiesto kontroly upínacieho tlaku. Správny rozstup matrice a zakrivený šev zvára rovnako spoľahlivo ako plochý; spoliehajte sa iba na tlak a kvalita zvaru sa mení pozdĺž krivky.

To, aká geometria je praktická, určujú dve súvisiace obmedzenia:

• RF pole funguje len cez malú medzeru.Pole dostatočne silné na roztavenie materiálu vyžaduje, aby elektróda a súčiastka boli v rozmedzí približne 1,5 mm, čo je dôvod, prečo tento proces vyhovuje skôr fóliám a potiahnutým látkam než hrubým tuhým častiam – a preto musí dizajn matrice presne sledovať obrys plášťa.
• Panely sú rezané nadrozmerne.Odrezané kusy sú aspoň o 6 mm väčšie ako vzor zvaru, pretože materiál musí úplne pokryť oblasť zvaru nástroja, inak je samotný zvar narušený. Prebytok je možné následne orezať offline.

Zváranie rôznych materiálov: Okenný panel

Priehľadné okienko telefónu alebo zobrazovací panel znamená privarenie čírej fólie do potiahnutej látkovej škrupiny – dvoch rôznych materiálov s rôznym tepelným správaním. The rule that governs this is worth knowing, because it explains why some suppliers' windows delaminate:

Pri spájaní dvoch rôznych materiálov musí byť proces nastavený tak, aby sa materiál s vyššou teplotou skleného prechodu zohrial ako prvý a odviedol teplo do materiálu s nižšou Tg.Spustite to opačným smerom a mäkší materiál sa pretaví a stenčí, zatiaľ čo tvrdší sa nikdy správne nespojí – vytvorí sa spojenie, ktoré vyzerá prijateľne a neskôr zlyhá. Getting this right is a matter of electrode design and parameter setup, not effort.

Pre potiahnuté textílie existuje aj materiálová podlaha: poťah potrebuje minimálnu hrúbku približne 0,003 – 0,005 palca (3 – 5 mil), aby sa zvaril správne. A fabric with too thin a coating will not produce a reliable bond no matter how well the machine is set.

Integrácia ventilu

Nafukovací a vypúšťací ventil na našich kajakových baleniach umožňuje vodákovi vyčistiť vzduch, aby vak stlačil do prielezu, alebo pridať vzduch na dočasnú podporu pri plávaní. Manufacturing it means putting a deliberate port through the wall of a sealed bag. Existujú dva overené prístupy:

• Stredný panel je privarený prírubovým ventilom.Porty a ventily sú špeciálne dodávané so zvárateľnou prírubou, takže môžu byť inštalované v strede panelu – RF zváranie utesňuje potiahnutú tkaninu k portu bez poškodenia ktoréhokoľvek materiálu.
• Rúrka zvarená do švu.Umiestnenie telesa ventilu priamo na spoj je ťažké, takže bežnou praxou je privariť rúrku do spoja a pripevniť na rúrku kompresný ventil.

V každom prípade je zvar ventilu oddeleným procesným oknom od švov karosérie a má svoj vlastný súbor parametrov a vlastnú kontrolu. Je to tiež funkcia, ktorá stojí za špeciálne tlakové testovanie, z dôvodu v ďalšej časti.

Kupujúci v režime zlyhania by o ňom mali vedieť

Toto záleží na každom vrecku s ventilom alebo funkciou udržiavania vzduchu:slabý šev môže prejsť počiatočnou kontrolou netesnosti a stále zlyhá po opakovaných cykloch nafukovania, vibráciách pri preprave alebo používaní v chladnom počasí.Jedno namočenie/neúspech na konci radu nedokazuje trvanlivosť pečate – dokazuje to, že pečať v daný deň existovala.

Preto musí kontrola kvality na tomto druhu produktu zahŕňať vizuálnu kontrolu,testovanie odlupovania, udržanie tlakuakontrola delaminácie, skôr ako samotný test vody. To je tiež dôvod, prečo používame vákuovú extrakciu s 24-hodinovým zadržaním hotového tovaru: trvalý podtlak počas celého dňa povrchy okrajových tesnení, ktoré prepustí krátke ponorenie.

Body zaťaženia: Prečo je postroj šitý pred zváraním tela

Naložený 38-litrový kajakový batoh prenesie celú svoju váhu cez kotvy ramenných popruhov a vodák, ktorý upína a odopína upevňovacie body paluby, neustále otáča tieto kotvy. Iba zvárané nástavce sa môžu pri trvalom strihu odlupovať, takžepostroje, záplaty s D-krúžkami, kotviace šnúry a ťažné rukoväte sú prišité k plochým panelom pri vysokom napätí pred zváraním plášťa. Zošitá stopa rozloží záťaž; následné zváranie a vystuženie prekryje perforácie. Kotvy sa potom testujú skôr zaťažením a trhnutím ako posúdením podľa oka.

To je tiež miesto, kde je dôležité vedenie paddlesports – palubný výstroj by mal byť pripevnený minimálne v dvoch bodoch, takže kotvy musia byť postavené na opakované, nárazovo zaťažené použitie, nie na statickú váhu.

Lepenie zadného panelu

The one-piece EVA back panel on our kayak packs cuts weight and reduces heat build-up on the walk to the put-in. EVA je sama o sebe zvárateľná RF, čo umožňuje, aby bol panel integrovaný do konštrukcie a nie lepenie – a zváranie je tu vhodnejšie ako lepidlo z rovnakého dôvodu ako inde:zvárané spoje zabraňujú starnutiu lepidla a rizikám reaktivácie, čo sú presne tie poruchové režimy, ktoré taška uložená mokrá v horúcej garáži nájde.

Iný tesniaci systém: Gumový pásik

Nie každá taška na kajak sa uzatvára rolákom. Naše expedičné stavebné tesnenia s astlačený tesniaci pás z prírodného kaučuku pod preklápacou chlopňou, zovretý centrálnym kompresným pásom— a mechanically different system that reaches IPX8. Jeho výroba pridáva kroky, ktoré roll-top nemá: gumový pásik musí byť prilepený presne pozdĺž celého otvoru, geometria chlopne sa naň musí zložiť kolmo a kompresný pásik sa musí pripínať rovnomerne po celej šírke. Uneven clamping is the classic failure — a seal that holds in the middle and gaps at one end will pass a casual dunk and leak under pressure.

Branding: Tlač pred zváraním

Užitočný bod poradia pre značky:sieťotlač alebo razenie za horúca môže byť začlenené do vrstiev fólie pred dokončením zvarov.Applying graphics while panels are still flat gives better registration and avoids working around a finished three-dimensional shell. Aj tu stojí za to špecifikovať reflexnú potlač – vodáci sú často na vode za úsvitu a súmraku a vďaka reflexnej značke sa taška dá nájsť aj pri slabom osvetlení, pričom sa zdvojnásobí ako značková nehnuteľnosť.

Čo to znamená pre vašu informáciu

• Špecifikujte zvárateľné materiály— PVC, TPU, nylon potiahnutý TPU alebo EVA. Nepolárne plasty ako PP a PE nie je možné zvárať RF vôbec.
• Skontrolujte hrúbku náteru— pod približne 3–5 mil, potiahnutá tkanina nebude spoľahlivo zvárať.
• Rozhodnite o prienikoch včas— polohy ventilov, okienok, zámkov a vreciek ovplyvňujú dizajn lisovnice a náklady na nástroje a ich presun po existencii formy je nákladný.
• Udržujte geometriu plášťa šetrnú k zváraniu— jemné krivky a čistý priebeh švov sú opakovateľnejšie ako úzke polomery a zbiehajúce sa švy.
• Detail každého bodu zaťaženia— postroj, D-krúžky, viazacie šnúry, ťažná rukoväť a spôsob ich ukotvenia.
• Požiadajte o správne testy— kontrola pevnosti v odlupovaní, udržiavania tlaku a delaminácie, nielen kontrola ponorenia, či vyhovuje/nevyhovuje.
• Rozpočet na náradie— vlastný tvar škrupiny si vyžaduje vlastnú medenú matricu, ktorá sa uvádza samostatne, s časom prípravy pred prvou vzorkou.

Základ produktu

Tieto zvárané tašky od Sealock'ssuché vreckoline, sú rovnaké východiskové body pre vlastný kajakový projekt – žiadny nie je hodnotený nad druhým; každý demonštruje inú výrobnú schopnosť opísanú vyššie:

Obrázok	Model a špecifikácie	To ukazuje výrobnú kapacitu	MOQ

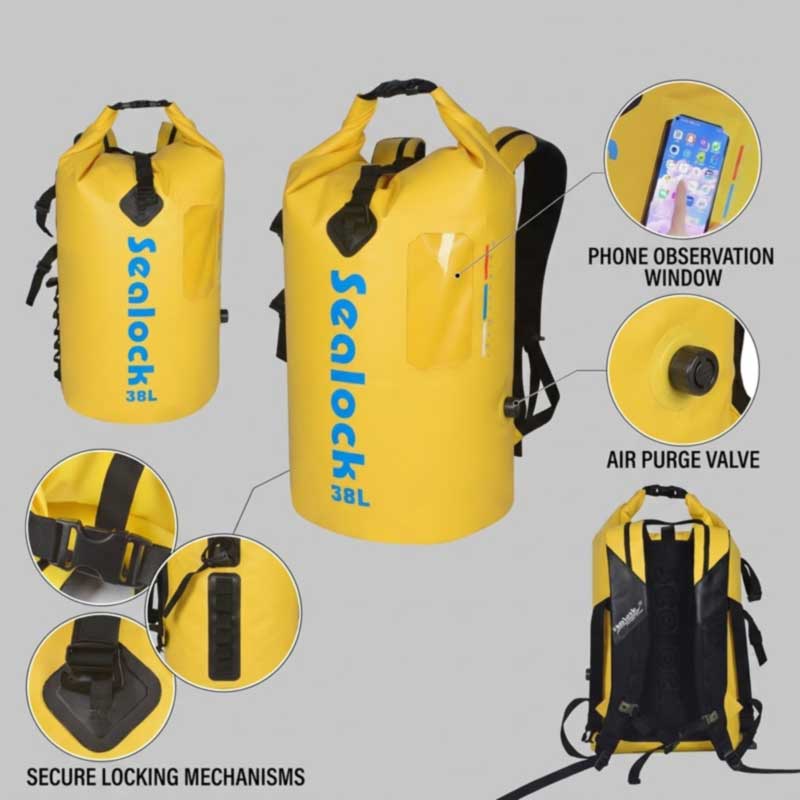

	38L vodotesný suchý batoh na kajak— 500D PVC, 0,5 mm; polkruhová škrupina; vrecko na prednom okne na telefón; multifunkčný zámok na paddleboard; bočný nafukovací/vypúšťací ventil; jednodielny zadný panel EVA.	Zváranie zakriveného plášťa, integrácia ventilu, okenný panel, lepenie EVA – všetko v jednej zostave	300 – 500
	Suchý batoh na kajak SL-E977- 28 l; 500D PVC, 0,5 mm; polkruhová škrupina; okno telefónu; multifunkčný zámok; bočný nafukovací/vypúšťací ventil; Zadný panel EVA.	Rovnaká platforma pri kapacite jednodňových výletov	300 – 500
	SL-D045 Vzduchotesný hadicový suchý vak s plynovým ventilom— 20L, veľkosti 2L až 100L; PVC; plynový ventil pre riadené nafukovanie a vyfukovanie; prispôsobené farby; vzorka 5-7 dní.	Integrácia ventilu na jednoduchej trubici – lacnejšia cesta k regulácii vzduchu	500
	Suchý vak SL-D693 s okienkom a vreckom na zips— 15L (53×36 cm) / 20L (57×38 cm); 500D PVC plachta;IPX7; Okno z priehľadnej fólie z PVC; separácia za sucha a za mokra; odnímateľný vystužený popruh; POM spona.	Zváranie z priehľadnej fólie na plachtu plus utesnené vrecko na zips v jednom tele	300
	SL-J033 Vodotesný expedičný balíček— 45L / 55L / 65L; TPU laminovaný na 420D nylon;IPX8cez tesniaci pás z prírodného kaučuku + preklápacia chlopňa + centrálny kompresný popruh; zosilnená základňa na oter; čalúnený postroj, hrudný popruh, bedrový pás, držadlo; reflexné potrubie.	Gumený tesniaci systém a plne nosný postroj	300 – 500
	Suchý batoh SL-E102— 15L / 20L / 30L s uverejnenými rozmermi podľa veľkosti; 500D PVC sieťovina; vlastné farby a veľkosti.	Tri kapacity na zdieľaných nástrojoch – efektívna amortizácia	300

Výrobné podmienky a kontrola kvality

Položka	Detail
MOQ	300–500 kusov na model
Nástroje	Vlastná medená matrica na geometriu plášťa, uvádzaná samostatne; opätovne použité pri opakovaných objednávkach
Odber vzoriek	3–10 dní na kolo po obrábaní nástrojov; zvyčajne dve kolá
Výroba	20–45 dní po schválení vzorky
Kapacita	Deväť vysokofrekvenčných zváracích liniek pri 27,12 MHz; okolo 100 000 jednotiek/mesiac
Možnosti hodnotenia	Overené IPX7 na zváraných rolovacích konštrukciách; IPX8 na konštrukcii s gumovým tesnením

Kvalita je rozdelená do troch úrovní –IQC(vstupná tkanina skontrolovaná na hrúbku povlaku, priľnavosť a zvariteľnosť, plus ventily, zámkové kovanie, pracky a popruhy podľa podpísaného štandardu),IPQC(tolerancia rezania, integrita zvaru na švoch karosérie a prestupoch, inštalácia ventilu a okna, zostava popruhu a spojovacieho bodu, s testami odlupovania na vzorových zvaroch pri každom spustení chodu) aOQC(Odber vzoriek podľa ISO 2859 AQL, skutočné testovanie šarží ponorením do vody, udržiavanie tlaku na ventilových zostavách, kontrola delaminácie a porovnanie vzoriek zlata s dostupnými SGS alebo QIMA). Sealock tiež prísne vykonáva kompletný postup zákazníckej kontroly hotových výrobkov:rozbalenie, vákuovú extrakciu, 24-hodinový statický odpočinok a určenie úniku vzduchu. V laboratóriu sa okrem toho vykonáva test zvaru a pevnosti v odlupovaní, záťažový test s viac ako 1 500 cyklami s trhavým zaťažením kotviacich a viazacích bodov postroja, kontroly vztlaku, oderu, roztrhnutia, ťahu, soľného spreja, UV, stálosti farieb a farebných rozdielov.

FAQ: Výroba kajakových tašiek

Otázka: Môžete zvárať zakrivenú alebo tvarovanú škrupinu?
A: Áno. Zakrivené zvary sú realizovateľné, keď je presne kontrolovaný rozstup matrice medzi horným a spodným nástrojom – to je namiesto upínacieho tlaku rozhodujúcou premennou krivky. Vyžaduje si dizajn matrice špecifický pre obrys plášťa.

Otázka: Ako je integrovaný nafukovací ventil bez ohrozenia tesnenia?
Odpoveď: Buď prírubový ventil privarený stredným panelom – porty a ventily sa dodávajú so zvárateľnými prírubami presne na to – alebo rúrka privarená do švu s pripojeným kompresným ventilom. The valve weld has its own parameter set and its own inspection.

Otázka: Prečo sa niektoré priehľadné okná časom delaminujú?
Odpoveď: Zvyčajne preto, že zvar z odlišného materiálu bol nastavený nesprávne. Materiál s vyššou Tg sa musí najskôr zahriať a odviesť teplo do materiálu s nižšou Tg; bežte opačným smerom, mäkší film sa pretaví, zatiaľ čo druhý sa nikdy správne nespojí, čím vznikne spojenie, ktoré vyzerá dobre a neskôr zlyhá.

Otázka: Stačí jediný test vody na podpísanie vrecka s ventilom?
Odpoveď: Nie. Slabý šev môže prejsť počiatočnou kontrolou netesnosti a stále zlyhá po opakovaných cykloch nafukovania, vibráciách pri preprave alebo použití v chladnom počasí. Požiadajte o testovanie odlupovania, udržiavanie tlaku a kontrolu delaminácie spolu s ponorením.

Otázka: Môže naše logo pokračovať pred montážou?
Odpoveď: Áno, a je to lepšie – sieťotlač a horúca razba sa aplikujú na vrstvy filmu, kým sú panely ploché, pred zváraním, čo poskytuje čistejšiu registráciu. Pre viditeľnosť za úsvitu a súmraku sa oplatí špecifikovať reflexnú potlač.

Otázka: Čo určuje, či je náš dizajn zostaviteľný?
Odpoveď: Zvárateľnosť materiálu (PVC, TPU, potiahnutý nylon alebo EVA – nikdy nie PP alebo PE), hrúbka povlaku aspoň približne 3–5 mil, geometria plášťa, ktorú môže matrica sledovať, a poloha každého prieniku. We review a drawing for weldability before tooling and suggest changes that improve both quality and yield.

Porozprávajte sa s Factory

Ak chcete dať do výroby vlastnú kajakovú tašku, kontaktujte Sealock na adreseinfo@sealock.com.hkalebo +86-769-82009361. Viac ako dvadsať rokov vnútropodnikového vysokofrekvenčného zvárania, deväť zváracích liniek, integrácia ventilov a okien, vlastné lisovacie nástroje a úplný postup zákazníckej kontroly pri každej zásielke.
