Sprievodca výrobou vodeodolných tašiek na mieru

Sealock je vlastný výrobca vodotesných tašiek a dodávateľ OEM. Väčšina sprievodcov pri získavaní zdrojov sa zastaví pri obchodných podmienkach; tento ide do továrne. Zváraná taška nie je zošitá – je zlepená, panel po paneli, pod vysokofrekvenčným elektrickým poľom a takmer všetko, čo sa môže pokaziť s vodotesným vakom, sa vracia k tomu, čo sa deje pri lise. Pochopenie výrobnej postupnosti hovorí kupujúcemu, čo má špecifikovať, čo žiadať a aké sú realistické obmedzenia zákazkového dizajnu.

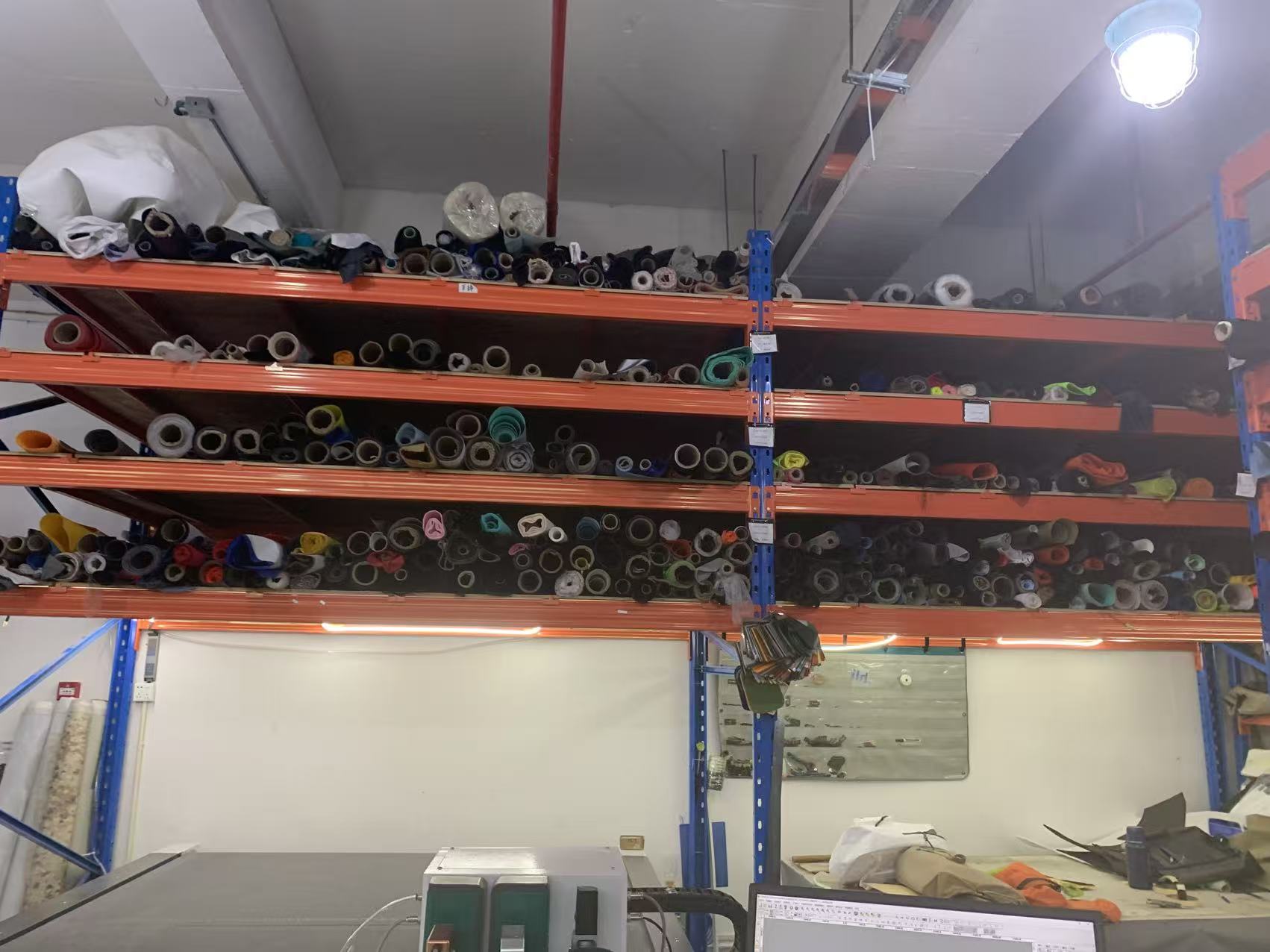

Krok 1: Výber materiálu – nie každá látka sa dá zvárať

Vysokofrekvenčné zváranie funguje iba na polárnych termoplastoch - materiáloch, ktorých molekuly reagujú na striedavé elektrické pole. PVC, TPU, nylon, PET a EVA všetky spĺňajú podmienky; bežné polyolefíny nie. Toto je tvrdé obmedzenie, nie preferencia: tkanina, ktorá sa nedá zvárať, sa musí ušiť a ušitý popruh nemôže byť skutočne vodotesný.

• 500D PVC plachta— húževnatý, odolný voči oderu, nákladovo efektívny a jeden z najjednoduchších materiálov na konzistentné zváranie.
• Nylon potiahnutý TPU (420D a viac)— ľahší, mäkší, pružnejší v chladných podmienkach a zvára sa s vysokou pevnosťou spoja.
• Hrúbka povlaku— zváracie obleky pre tenké filmy a potiahnuté tkaniny; povlak musí byť dostatočne hrubý, aby sa spojil, ale v rozsahu, ktorý proces zvládne.

Výber materiálu ovplyvňuje aj následné kroky: elastické tkaniny potiahnuté TPU sa netrhajú čisto, takže panely sa po zváraní zvyčajne vysekávajú, a nie odtrhávajú od plechu. Úplnejšie porovnanie materiálov je v našomVodotesný vodiaci materiál TPU.

Krok 2: Od geometrie vrecka k 2D vzoru zvaru

Predtým, ako sa čokoľvek vyreže, musí byť trojrozmerný popruh preložený do presného dvojrozmerného vzoru zvaru – ploché rozloženie panelov a presná dráha každého švu. Tu je možné vyrobiť vlastný tvar a skúsená továreň bude tlačiť späť na dizajn, ktorý sa nedá zvárať čisto: veľmi tesné polomery, zbiehajúce sa švy a ostré rohy sa ťažšie spájajú ako dlhé a jemné chody.

Krok 3: Nástroje – matrica, ktorá tvaruje každý zvar

Zákazková zváraná výroba vyžaduje na zákazku opracované elektródy alebo matrice, ktoré smerujú RF energiu presne tam, kde patrí šev. Niektorí dodávatelia to nespomínajú dopredu; je lepšie vedieť skôr:

• Nástroje sa uvádzajú samostatne a pred začatím sériovej výroby sa pridáva dodacia lehota.
• Postupnosť je kontrola CAD, cenová ponuka nástrojov, výroba vzorky matrice, vzorka prvého článku a potom konečné revízie.
• Keď raz kocka existuje, znova sa použije v rámci série a pri opakovaných objednávkach, takže náklady sa amortizujú – čo je súčasťou toho, prečo sú minimá OEM vyššie ako jednoduché preznačenie akciového modelu.

Krok 4: Rezanie

Panely sú rezané podľa vzoru s prísnou kontrolou tolerancie, pretože zváraný šev má oveľa menšiu zhovievavosť ako šitý – nie je tu žiadna tolerancia švu, ktorá by absorbovala niekoľko milimetrov úletu. Presnosť rezania sa kontroluje počas procesu (IPQC) spolu so smerom zrna a označovaním šarže podľa schválených materiálov.

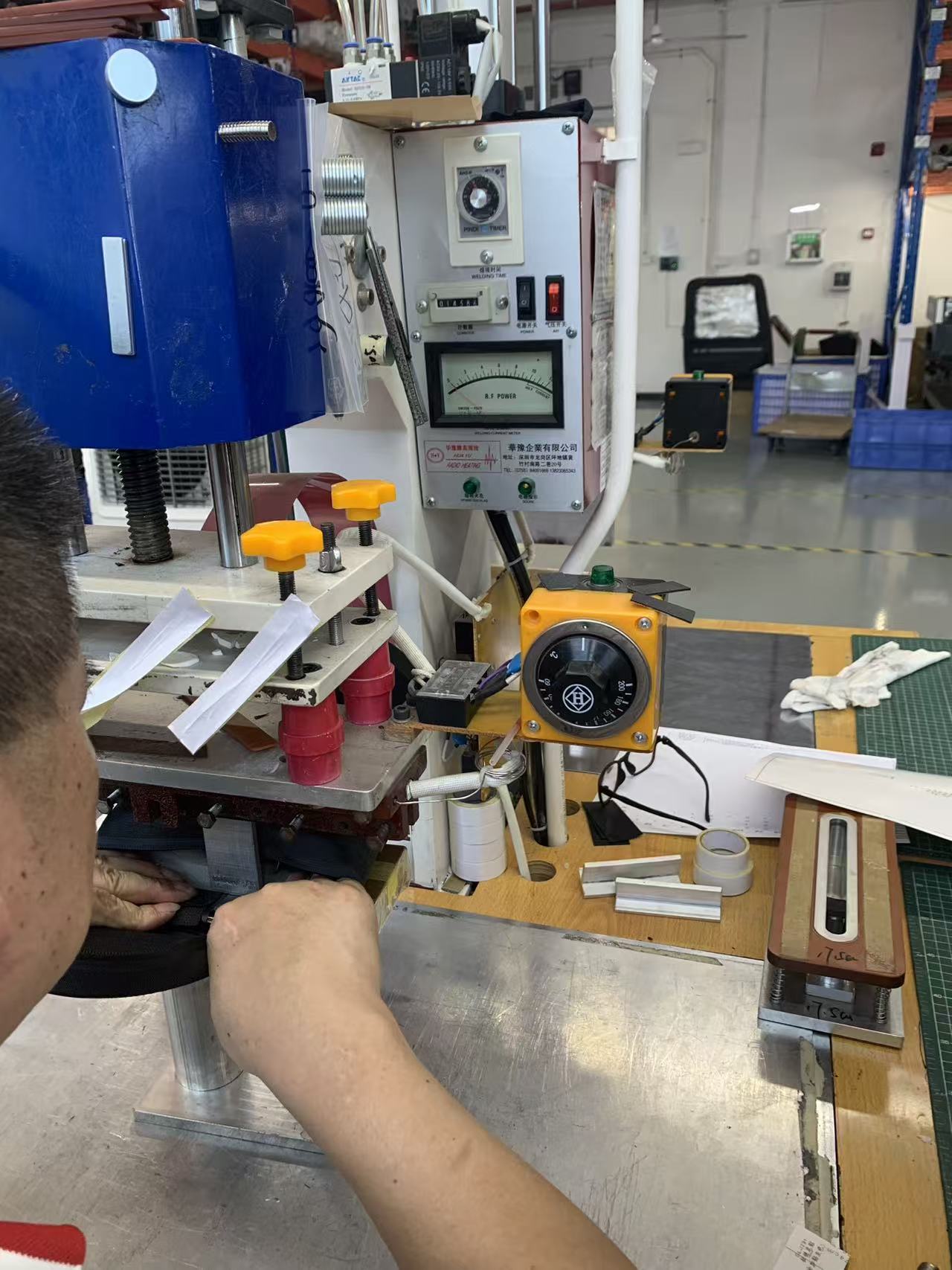

Krok 5: Samotný zvar

Toto je jadrom procesu. Vysokofrekvenčné zváranie pri 27,12 MHz vytvára teplovnútrimateriál skôr než nanášanie zvonku: elektrické pole rozvibruje polárne molekuly a toto molekulárne trenie roztaví párovacie povrchy zvnútra. Výsledkom, urobeným správne, je väzba na molekulárnej úrovni, ktorá môže byť pevnejšia ako materský materiál, bez otvorov pre ihly a bez lepiacej pásky.

Na podlahe cyklus prebieha v pevnom poradí:

1. pozícia— panely sú medzi elektródami položené dokonale naplocho s konzistentnou šírkou presahu.
2. Svorka— na komín pôsobí silný pneumatický tlak.
3. Energizujte— RF pole sa aplikuje na nastavený čas, zvyčajne niekoľko sekúnd.
4. Poistka— vnútorné teplo roztaví protiľahlé povrchy pod tlakom.
5. Ochlaďte pod tlakom— lis zostane zatvorený, kým šev stuhne. Tento krok sa nedá uponáhľať.
6. Uvoľnite a skontrolujte— šev sa skontroluje predtým, ako sa diel posunie ďalej.

Čo sa pokazí v tlači

• Studené zvary— ak je cyklus narýchlo alebo je nesprávne napájanie, použije sa tlak, ale stred zásobníka nikdy nedosiahne teplotu. Šev vyzerá dobre a neskôr sa odlupuje. Zabráni tomu predhriatie a správna doba zotrvania.
• Kontaminácia— Silikón alebo separačné činidlá na povrchu TPU narúšajú chémiu spoja a spôsobujú poruchy, ktoré sú pri kontrole neviditeľné. Čisté nástroje a kontrolovaná oblasť sú dôležité.
• iskrenie— špinavé alebo zle izolované nástroje môžu spôsobiť elektrický oblúk a poškodiť matricu aj materiál; bránia tomu vyrovnávacie vrstvy a čisté elektródy.
• Nerovnomerný tlak— elektródy musia byť kalibrované tak, aby sa energia a sila distribuovali rovnomerne, alebo aby sa jeden koniec švu pod poistkami.
• Nekonzistentné parametre— zdokumentované SOP a testovacie zvary pred každou sériou výroby sú to, čo robí výsledky opakovateľnými v tisíckach jednotiek.

Krok 6: Kotvy popruhu – krok špecifický pre popruh

Na praku prechádza celý náklad cez upevňovacie body popruhov, čo z nich robí definujúci výrobný krok pre túto kategóriu. Dôležité sú dve veci: kotva musí byť dostatočne pevná pre jednoramennú záťažovú dráhu a nesmie ohroziť vodotesnú bariéru. Privarením kotviacej záplaty do škrupiny zostáva bariéra súvislá, kde by ju prišitý popruh prepichol. Kotvy sa potom testujú skôr zaťažením a trhnutím, než aby sa posudzovali podľa oka – vytrhnutie popruhov je najškodlivejšou sťažnosťou v kategórii popruhov a je to skôr výrobný problém, ako problém dizajnu.

Krok 7: Inštalácia uzáveru

Uzavretie je ďalším vysoko rizikovým rozhraním. Vzduchotesný zips musí byť privarený k panelu pomocou spoja bez dutín, aby tesnenie plynulo prechádzalo od tkaniny k páske zipsu; akákoľvek medzera na tomto spoji sa pod tlakom stáva únikovou cestou. Na rolovacom dizajne je horná časť zvarená a vystužená, takže prežije opakované skladanie, s popruhom s prackou ukotveným rovnakým spôsobom ako popruhy. Kompromisy medzi týmito dvoma systémami sú porovnané v našom sprievodcovikempingové tašky s rolovacím vrchom a vodotesným zipsom pre projekty OEM.

Krok 8: Montáž, hardvér a branding

Po skompletizovanom utesnenom tele pokračujú zvyšné komponenty: spony, D-krúžky, popruhy, polstrovaný popruh, priedušný chrbtový panel a vnútorné prepážky. Branding sa aplikuje sieťotlačou, lisovaním za horúca alebo zváraným logom – a pretože obal je zapečatená bariéra, žiadna metóda označenia ho nesmie perforovať. Balenie sa riadi špecifikáciami kupujúceho: polybag, visačka, karta starostlivosti, čiarový kód, vnútorný a hlavný kartón.

Krok 9: Testovanie a kvalitatívne brány

Kvalita je hradená v troch úrovniach namiesto toho, aby sa kontrolovala raz na konci:

• IQC— vstupná látka, zipsy, pracky a popruhy oproti podpísanej farebnej karte s farebným rozdielom a stálosťou.
• IPQC— Tolerancia rezu, integrita zvaru, montáž kotvy a inštalácia uzáveru sa kontrolujú na linke pri výrobe vriec.

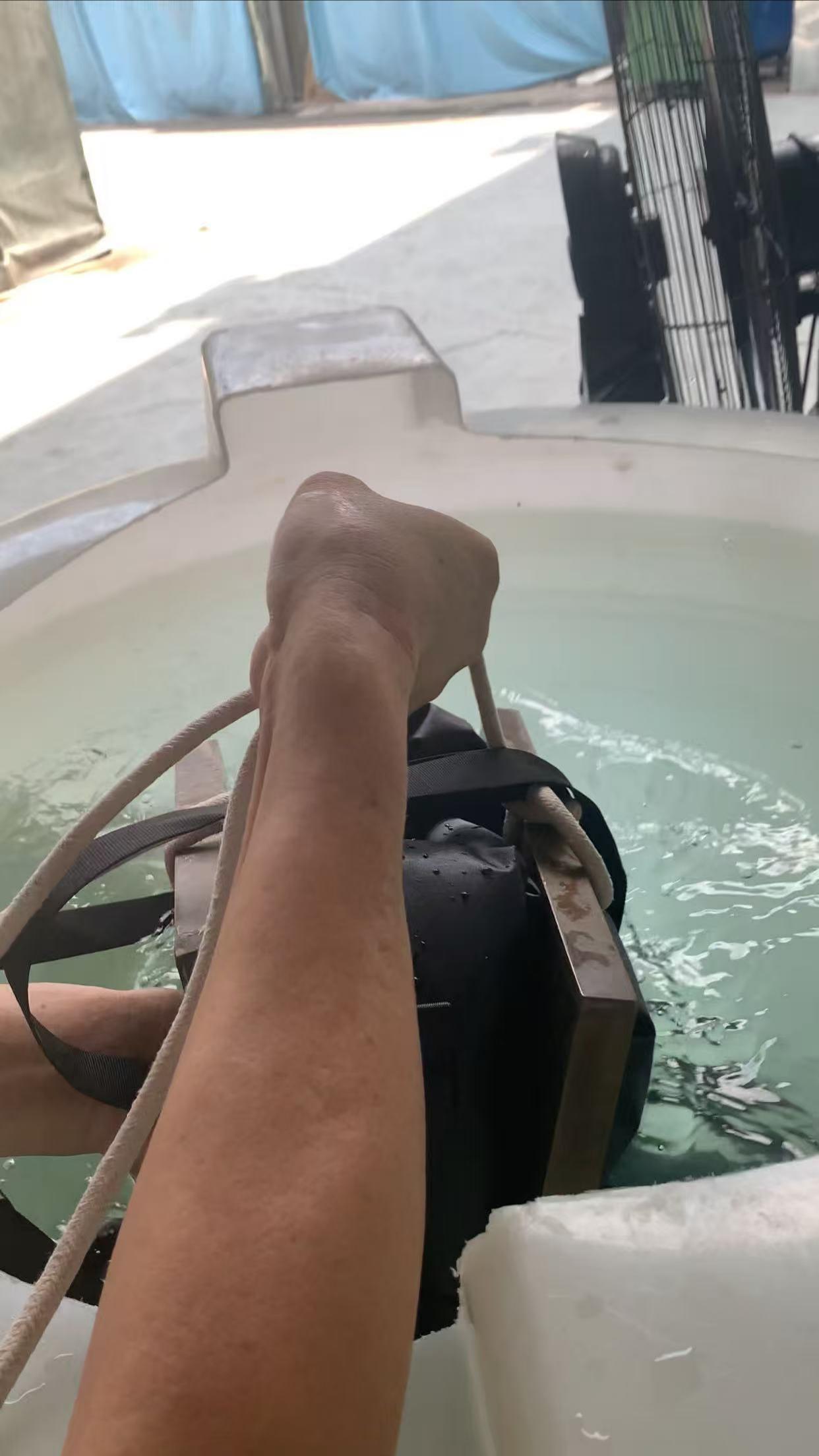

• OQC— Odber vzoriek AQL pri 2,5/4,0, skutočný test ponorením do vody na hotových vreciach a porovnanie s podpísanou vzorkou zlata, pričom je k dispozícii kontrola SGS alebo QIMA.

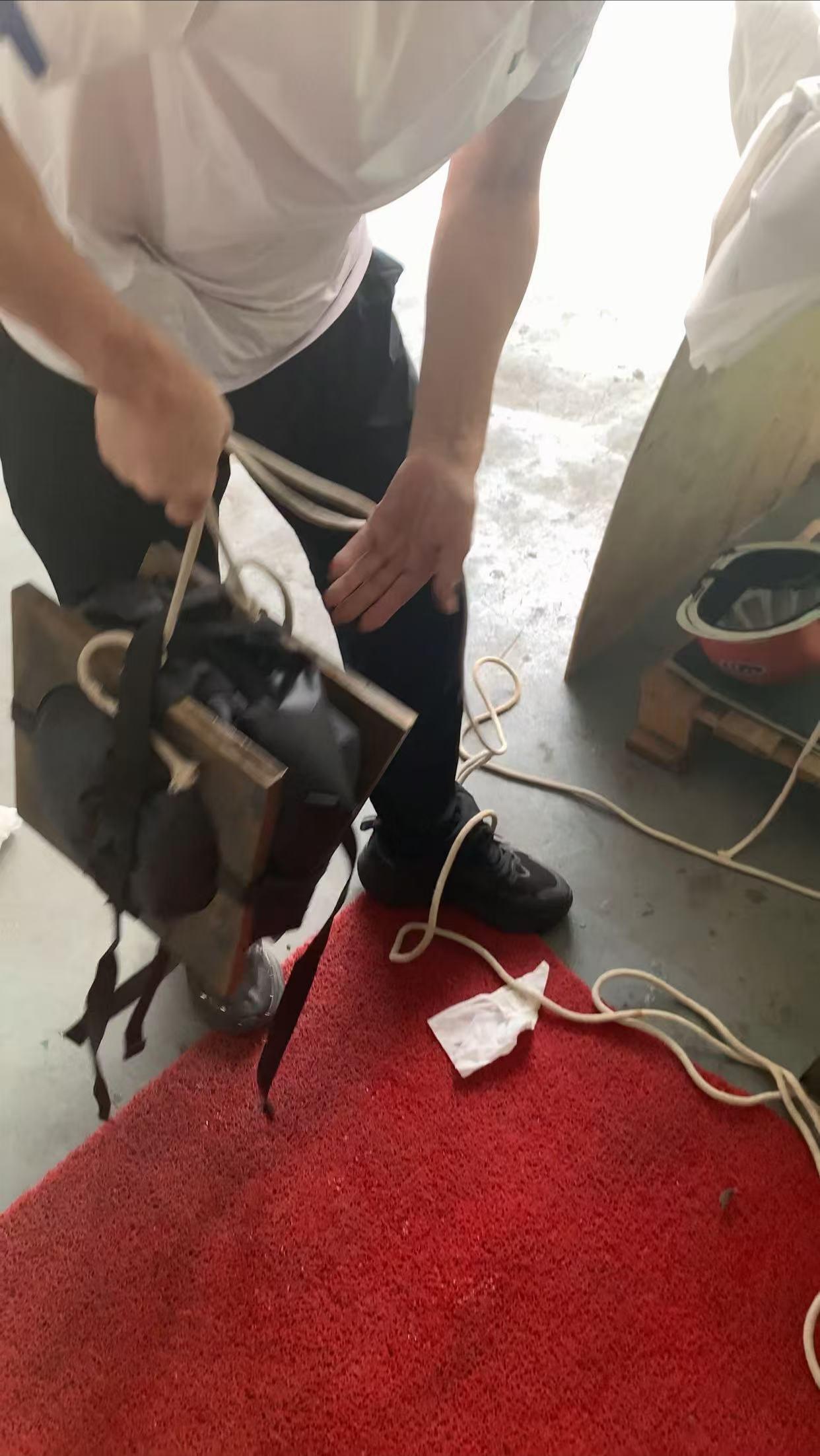

Podporná laboratórna súprava zahŕňa pevnosť spoja zvaru a odlupovania, záťažový test viac ako 1 500 cyklov plus trhavé zaťaženie ukotvenia popruhu, 3 000-násobné zapnutie zipsu, oter, ťah, soľný sprej, farebnú stálosť a farebné rozdiely. Utesnené hlavné priehradky sú hodnotené až do overeného IPX7 – jeden meter na tridsať minút – osvedčené na hotovej taške a nie odvodené z látkovej figúry.

Čo to znamená pre váš návrhový návrh

• Zadajte zvárateľný materiál— tkanina potiahnutá PVC alebo TPU; nezvárateľná látka si vynúti šitie a stratí vodotesnosť.
• Udržujte geometriu vhodnú pre zváranie— jemné polomery a čistý priebeh švov zvárajú dôslednejšie ako úzke rohy a zbiehajúce sa švy.
• Rozpočet na náradie— Vlastný tvar si vyžaduje vlastnú matricu, ktorá sa uvádza samostatne s vlastným časom prípravy.
• Podrobne popíšte kotvy popruhov— konštrukcia, šírka, výplň, rozsah nastavenia, reverzibilita. Tu zlyhávajú závesy.
• Uveďte hodnotenie v číslach— so skúškou ponorenia hotového výrobku a deklarovať, ktoré vrecká sú utesnené a ktoré sú odolné voči vode.
• Povoliť revízie— očakávajte približne dve kolá s protivzorkou; pracovný postup a časová os sú uvedené v našomDodávateľ vodotesných tašiek OEMsprievodca.

Základ produktu

Tieto zvárané tašky od Sealock'snepremokavá taška na popruhline, sú rovnaké východiskové body pre vlastný projekt — žiadny nie je hodnotený nad iným; značka môže začať od ktoréhokoľvek z nich alebo od prázdneho hárku:

Výrobné podmienky

Často kladené otázky: Výroba tašiek

Otázka: Prečo nemôžete zvárať žiadnu látku, ktorú si vyberieme?
Odpoveď: Vysokofrekvenčné zváranie funguje len na polárnych termoplastoch — PVC, TPU, nylon, PET, EVA. Nepolárna tkanina sa v teréne nespojí a musela by sa zošiť, čím sa stráca nárok na skutočnú vodotesnosť.

Otázka: Čo je studený zvar a ako sa mu vyhnúť?
Odpoveď: Šev, kde bol aplikovaný tlak, ale stred materiálu nikdy nedosiahol teplotu – vyzerá prijateľne a pri používaní sa odlupuje. Zabráni tomu správne predhriatie, čas zotrvania a chladenie pod tlakom, podporené skúšobnými zvarmi a zdokumentovanými parametrami pred každým chodom.

Otázka: Prečo je pri vlastnom tvare poplatok za nástroj?
Odpoveď: Každá zváraná geometria potrebuje na mieru opracovanú matricu na nasmerovanie RF energie pozdĺž dráhy švu. Je to jednorazová cena, ktorá sa uvádza samostatne, a pridáva čas potrebný na zhotovenie prvej vzorky – potom sa znova použije na opakované objednávky.

Otázka: Ako zastavíte vytrhnutie popruhu z tašky?
Odpoveď: Kotviaca záplata je privarená k škrupine, takže bariéra zostáva súvislá a dráha zaťaženia je navrhnutá a nie prišitá, potom sa overí záťažovým a trhavým testovaním pri QC.

Otázka: Je zváraný šev skutočne pevnejší ako zošívaný?
Odpoveď: Čo sa týka hydroizolácie, rozhodne – neexistujú žiadne otvory po ihlách a molekulárna väzba môže byť silnejšia ako samotný materský materiál. Šité švy sa spoliehajú na pásku, ktorá sa časom nadvihne.

Otázka: Má dizajn tašky vplyv na to, ako ľahko sa dá vyrobiť?
A: Áno. Dlhé, jemné švy sa zvárajú dôslednejšie ako úzke rohy a zbiehajúce sa švy. Skontrolujeme dizajn z hľadiska zvariteľnosti a navrhujeme úpravy, ktoré zlepšujú kvalitu aj výťažnosť.
