Ako sa testujú vodotesné vrecká na telefón

Sealock je výrobca vodotesných puzdier na telefón a dodávateľ OEM. Každé vrecko na trhu je označené ako vodotesné; oveľa menej bolo testovaných spôsobom, ktorý niečo znamená. Na medzere tu záleží viac ako pri akomkoľvek inom vodeodolnom produkte, pretože zákazník neriskuje mokrý uterák – riskuje svoj telefón. Tento sprievodca vás oboznámi s tým, ako sa puzdro na telefón skutočne testuje, od medzinárodného štandardu za hodnotením až po kontroly na výrobnej linke, konečnú kontrolu zásielky a trojminútový test, ktorý môže kupujúci vykonať sám.

Štandard za hodnotením

Hodnoty priepustnosti vody pochádzajú z IEC 60529 (ekvivalentne EN 60529, so súvisiacimi normami vrátane ISO 20653, AS/NZS 60529 a JIS C 0920). Váha prebieha od vertikálneho odkvapkávania až po vysokotlakové čistenie parou a každá úroveň je skutočne odlišným testom s vlastným zariadením, prietokom a trvaním:

Hodnotenie	Podmienka	Testovacie parametre
IPX0	Žiadna ochrana	Netestované
IPX1	Vertikálne kvapkanie	1 mm/min počas 10 minút, položka sa otáča rýchlosťou 1 ot./min
IPX2	Kvapkanie, naklonené 15°	3 mm/min, naklonený až o 15° od normálnej polohy
IPX3	Striekanie vody	Striekajte do ±60° od zvislej polohy; oscilačná trubica nad 60° oblúkom alebo ~10 L/min tryska, min. 5 minút
IPX4	Špliechanie z akéhokoľvek smeru	Rovnaké zariadenie pri ~180° oblúku (alebo otočný tanier s 5 ot./min.); spoločný štandard „odolný voči striekajúcej vode“.
IPX5	Vodné trysky	6,3 mm tryska, 12,5 L/min pri ~30 kPa, od 2,5 – 3 m, min. 3 minúty
IPX6	Výkonné vodné trysky	12,5 mm tryska, 100 l/min pri ~100 kPa – prívalové dažde a podmienky oplachovania
IPX7	Dočasné ponorenie	1 meter po dobu 30 minút
IPX8	Nepretržité ponorenie	Nad 1 meter, do hĺbky a trvania, ktoré výrobca deklaruje
IPX9K	Vysokotlakové prúdy s vysokou teplotou	Štyri dýzy pri 0°, 30°, 60° a 90°; ~80–100 bar pri 80±5°C – priemyselné a automobilové umývanie

Dve veci, v ktorých sa kupujúci mýlia na váhe

Po prvé, hodnotenia nie sú kumulatívne.Produkt s hodnotením IPX7 nemusí byť nutne overený voči vodným prúdom na úrovni IPX5 alebo IPX6, pretože fyzika vniknutia sa výrazne líši – trvalý statický tlak je iný problém ako pri silnom smerovom prúde. To je dôvod, prečo sú produkty, ktoré potrebujú oboje, testované a označené IPX6/IPX7 alebo IPX6/IPX8, namiesto toho, aby sa predpokladalo, že vyššie číslo pokrýva všetko.

Po druhé, IPX1 až IPX6 sú testy rozprašovaním, nie testy ponorením.Simulujú dážď, špliechanie a čistenie hadicou – užitočné štandardy pre bundu, reproduktor alebo svietidlo, ale irelevantné pre produkt, ktorého celý účel je ponorený pod vodu. Puzdro na telefón s krytím IPX4 plavcovi nič nehovorí. Preto sú pre túto kategóriu zmysluplné iba dve úrovne:

• IPX7— ponorenie do hĺbky 1 metra na 30 minút. Norma je presná, pokiaľ ide o geometriu: spodná časť položky nie je väčšia ako 1 meter a horná časť je najmenej 15 cm pod povrchom. Pevný, opakovateľný test.
• IPX8— nepretržité ponorenie nad 1 meter za podmienokvýrobca udáva. V praxi to často znamená testovanie pri 3 – 5 atmosférách, čo zodpovedá približne 30 až 50 metrom vody. Pretože podmienky sú definované výrobcom, tvrdenie IPX8 má zmysel len vtedy, keď je deklarovaná hĺbka a trvanie.

Tento posledný bod je tá najužitočnejšia vec, ktorú môže kupujúci vedieť. Samotné „IPX8“ je neoveriteľné; "IPX8 až 30 metrov" je tvrdenie, ktoré možno testovať a auditovať.

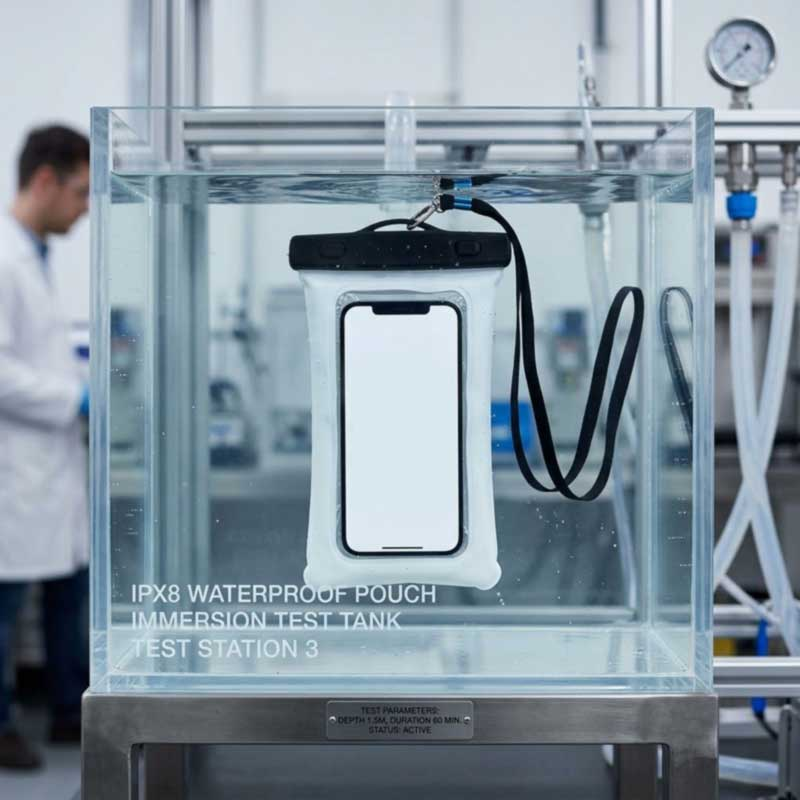

Ako prebieha laboratórny ponorný test

Postup je disciplinovanejší ako „dať to do vody a uvidíte“:

1. Nastavenie— položka je zatvorená presne tak, ako by ju zatvoril používateľ, pričom každá plomba a uzáver sú zasunuté a každý otvor, ktorý bežne nesie popruh alebo príslušenstvo, je simulovaný.
2. Nádrž— dostatočne veľká na to, aby bola položka úplne ponorená bez toho, aby sa dotýkala dna, takže špecifikovaná hĺbka je pravá.
3. Ponorenie— držané v určenej hĺbke počas určeného času; pre IPX7 je to 1 meter na 30 minút.
4. Orientácia— rozhodne sa o testovaní položky pod rôznymi uhlami, pretože tesnenie sa môže správať odlišne v závislosti od toho, ktorá strana je najvrchnejšia.
5. Odstránenie a kontrola— položka je zvonka vysušená, otvorená a skontrolovaná na vniknutie. Absorpčný papier vo vnútri odhalí aj stopovú vlhkosť.

Pre produkt s krytím IPX8 ide prísny kvalifikačný protokol ešte ďalej – najprv skríning poklesu tlaku, statické ponorenie v 1,5-násobku menovitej hĺbky počas menovitého trvania, dynamický cyklický tlak ponorenia medzi nulou a menovitou hĺbkou až tisíckrát a potom opakovaný test poklesu tlaku, aby sa zistilo, či sa tesnenie počas cyklovania zhoršilo. Rozhodujúce je, že by mala prísť predúprava prostredia – tepelné starnutie, vlhkosť a vystavenie UV žiareniupredtýmponorením, takže test odráža vrecúško, ktoré prežilo leto na slnku, a nie jedno čerstvé z linky.

Testovanie nezačína na hotovom vrecku

V čase, keď je vrecko hotové, je väčšina premenných, ktoré rozhodujú o tom, či sa utesňuje, už uzamknutá. Testovanie preto prebieha v troch úrovniach výroby:

• IQC — prichádzajúce: hrúbka, čírosť a priľnavosť filmu sa kontroluje podľa podpísaného štandardu; tesnenia skontrolované na elasticitu odrazu; Hardvér zámku ABS skontrolovaný na rozmery a pevnosť. Šaržová variácia filmu mení optiku aj spôsob utesnenia tela.
• IPQC — prebieha: integrita tesnenia a zvaru, zarovnanie okna, inštalácia uzáveru a zostava lana a kotvy sa kontrolujú na linke pri výrobe vreciek, pričom pred každou šaržou prebieha testovanie tesnení, takže parametre sú skôr overené ako predpokladané.
• OQC — odchádzajúce: Odber vzoriek AQL, testovanie ponorením a porovnanie s podpísanou vzorkou zlata, s kontrolou a certifikáciou SGS alebo QIMA.

Test, ktorý zachytí, čo voda vynechá

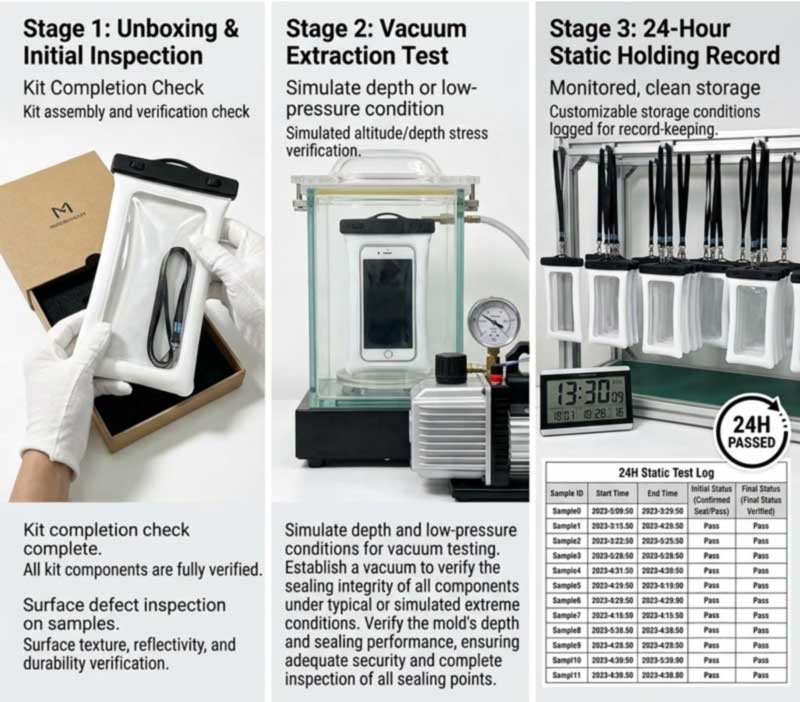

Ponorenie má slepú škvrnu: defekt môže byť dostatočne malý na to, aby prešiel tridsať minút pod vodou a po niekoľkých týždňoch aj tak zlyhal. To je dôvod, prečo Sealock striktne vykonáva kompletný postup zákazníckej kontroly hotových výrobkov —rozbalenie, vákuovú extrakciu, 24-hodinový statický odpočinok a určenie úniku vzduchu.

Logika je priama. Natiahnutím vákua sa tesnenie dostane pod trvalý tlakový rozdiel v opačnom smere, potom dvadsaťštyri hodín bez narušenia poskytne akejkoľvek ceste úniku čas na odhalenie. Z malej dierky, ktorá je príliš malá na to, aby do nej mohla pri krátkom namočení vniknúť viditeľná voda, bude aj tak krvácať vákuum počas celého dňa. Ide o rovnaký princíp, aký používajú najprísnejšie protokoly IPX8, keď spájajú testovanie ponorením so skríningom poklesu tlaku – pomalé úniky sa prejavia ako zmena tlaku dlho predtým, ako sa prejavia ako mokrá tkanina. Na produkte, ktorý stráži telefón, je táto marža rozdielom medzi spokojným zákazníkom a zničeným zariadením.

Ďalšie testy, ktorými musí vrecko prejsť

Vodotesnosť je nevyhnutná, ale nie dostatočná – stále zlyhalo zapečatené puzdro, ktoré stratí telefón z rozbitej spony. Podporná súprava zahŕňa:

Test	Čo to dokazuje
Utesnite spojenie a pevnosť odlupovania	Tepelné tesnenie alebo zvar je tavený, nie iba lisovaný
Uzavretá cyklistika	Zámok alebo zips po opakovanom použití stále tesní
Trhavé zaťaženie kotvy lana	Puzdro drží telefón – hlavný poruchový režim
Čistota filmu a oder	Okno zostáva použiteľné na dotyk a fotografovanie
Kontrola vztlaku	Pláva s cieľovým telefónom vo vnútri, nie je prázdny
UV, termálny a soľný sprej	Tuleň prežije sezónu slnka, tepla a morskej vody
Kontrola funkčnosti	Dotykový displej, Face ID a hovory fungujú cez film

Certifikácia tretej strany

Vlastný výsledok je slovo továrne; správa tretej strany je dôkazom, že kupujúci môže ukázať svojim vlastným zákazníkom. Inšpekciu a certifikáciu SGS alebo QIMA je možné zariadiť v akomkoľvek programe a najmä v prípade nároku IPX8 kupujúci čoraz viac očakávajú správu o teste s deklarovanou hĺbkou, a nie hodnotenie vytlačené na zozname. Ak získavate zdroje a dodávateľ ho nevie vyrobiť, považujte reklamáciu za neoverenú.

Trojminútový test, ktorý môže spustiť každý kupujúci

Pred schválením vzorky – a hodnou tlače na maloobchodný obal pre koncových používateľov – existuje jednoduchá postupnosť overenia:

1. Kontrola suchého tesnenia— dovnútra vložte zloženú papierovú utierku, zatvorte a zaistite tesnenie a jemne stlačte. Nemalo by tam byť žiadne syčanie vzduchu a žiadna viditeľná medzera.
2. Ponorenie— Ponorte vrecko s papierovou utierkou dovnútra do výšky 1 metra na 30 minút. Utrite dosucha, otvorte a skontrolujte. Úplne suchý papier je pas.
3. Pohybová skúška— keď je ponorený, silne ním potraste asi pätnásť sekúnd, aby ste simulovali plávanie, potom znova skontrolujte. Statické tesnenie a tesnenie pri pohybe nie je to isté.

Dva zvyky, ktoré sa oplatí odovzdať zákazníkom: pravidelne opakujte kontrolu pri bežnom používaní alebo po každom páde a odoberte vrecko, ktoré vykazuje akúkoľvek vlhkosť. Integrita tesnenia sa zhoršuje UV žiarením, kolísaním teploty a opakovaným používaním a poškodené tesnenie neobnovuje svoju elasticitu.

Základ produktu

Tieto vrecká od Sealock'svodotesné puzdro na telefónlinka, sú všetky vyrobené a overené podľa vyššie uvedeného režimu a slúžia ako rovnaké východiskové body pre objednávku OEM – žiadna nie je hodnotená nad inou:

Obrázok	Model a špecifikácie	Pečať a hodnotenie	MOQ

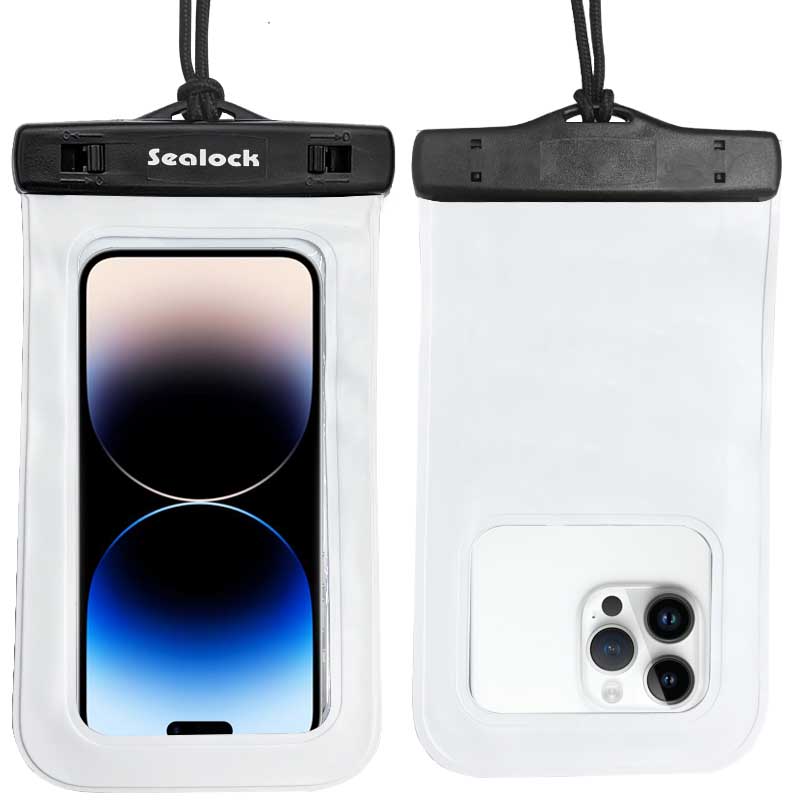

	SL-A064 Univerzálne puzdro na telefón IPX8 s okienkom pre fotoaparát— prémiové PVC + ABS; vonkajšie cca. 22×11,5 cm, vnútorné využitie cca. 18,5 × 9 cm; zmestí sa do 7,0″; dotykové predné okno + nezávislé okno zadnej kamery; podporované Face ID; 60 – 70 g; 45 cm nastaviteľná šnúrka.	Dvojitý posuvný zámok + silikónový pásik;IPX8	300

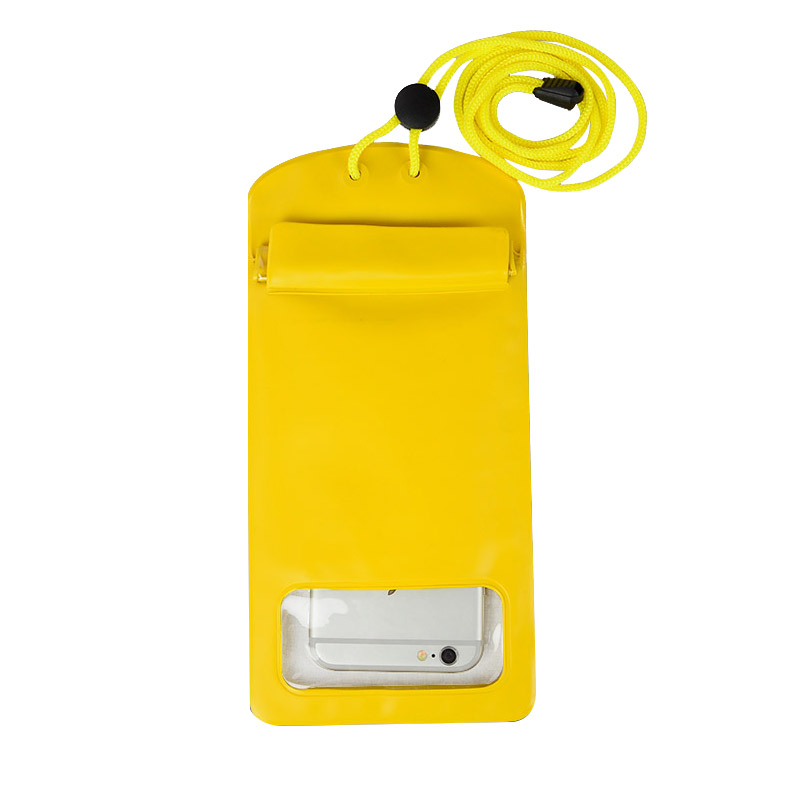

	SL-A101 Dual-Seal IPX8 puzdro na telefón so zadným okienkom fotoaparátu— PVC s vysokou čistotou; vonkajší 11×17,5 cm, vnútorný použiteľný cca. 9,5 × 14,5 cm; zmestí sa do 6,5″; podporované fotografovanie pod vodou; 50 – 60 g; žltá / čierna / mrazovo biela.	Lisovací tesniaci pás + sklopná penová kompresná tyč;IPX8	300
	Univerzálne vodotesné puzdro na telefón SL-A082 (malé) / SL-A083 (veľké)— prémiové PVC 0,30–0,35 mm + zámok ABS; tepelne utesnené telo; 55 – 75 g; kvalifikované −20 °C až 60 °C; dotykový displej, Face ID a podporované hovory.	Dvojitý posuvný zámok + záhybové tesnenie;IPX8, do 30 m	300
	SL-F170 Vodotesné puzdro na telefón so zipsom- TPU; 2L, priestor na telefón plus karty, hotovosť a drobné nevyhnutnosti; vlastné logo akceptované.	Vodotesný zips; HF zvárané telo	500
	SL-A059 Vodotesné puzdro na telefón na plávanie— TPU kompozitná tkanina na vodeodolnom základe 500D, bezšvovo zváraná; vlastné veľkosti; na plávanie, dážď, more, surfovanie a paddleboarding.	Vodotesný zips IPX7	500

Technika za týmito tesneniami je pokrytá v našomSprievodca výrobou vodotesného puzdra na telefón IPX8a kontrolný zoznam špecifikácií v našomSprievodca prispôsobením vodotesného puzdra na telefón OEM.

FAQ: Testovanie puzdra na telefón

Otázka: Aký je rozdiel medzi testom IPX7 a IPX8?
Odpoveď: IPX7 je pevné – 1 meter na 30 minút, pričom horná časť položky musí byť aspoň 15 cm pod povrchom. IPX8 je nepretržité ponorenie nad 1 meter za podmienok definovaných výrobcom, často 3–5 atmosfér, takže deklarovaná hĺbka je súčasťou tvrdenia.

Otázka: Prečo nehodnotíte vrecká na IPX4 alebo IPX6?
Odpoveď: Pretože IPX1 až IPX6 sú testy sprejom a prúdom – podmienky kvapkania, striekania a hadicou – nie ponorenie. Sú zmysluplné pre bundu alebo reproduktor, ale puzdro, ktoré spĺňa iba IPX4, plavcovi nič nehovorí. Pre produkt navrhnutý na ponorenie je IPX7 alebo deklarovaná hĺbka IPX8 jedinou relevantnou referenčnou hodnotou.

Otázka: Pokrýva vyššie číslo IPX automaticky nižšie?
Odpoveď: Nie – hodnotenia nie sú kumulatívne. Absolvovanie ponorenia IPX7 nepreukazuje odolnosť voči prúdu vody s krytím IPX5 alebo IPX6, pretože trvalý statický tlak a silný smerový prúd sú odlišné mechanizmy vniknutia. Produkty, ktoré potrebujú oboje, sú testované a označené v oboch prípadoch.

Otázka: Stačí označenie IPX8, keď získavam zdroje?
Odpoveď: Nie. Požiadajte o deklarovanú hĺbku a trvanie plus správu o teste. Hodnotenie IPX8 bez uvedenia hĺbky nie je možné overiť a ide o najbežnejšie prehnané nároky v tejto kategórii.

Otázka: Prečo používate vákuový test aj ponorenie?
Odpoveď: Pretože ponorenie má slepý bod. Dierka môže prejsť tridsať minút pod vodou a stále zlyhá v prevádzke. Nakreslenie vákua a jeho držanie po dobu 24 hodín odhaľuje pomalé cesty úniku ako tlakovú stratu – to isté zdôvodňuje skríning poklesu tlaku v prísnych protokoloch IPX8.

Otázka: Mali by sa vrecká testovať po starnutí, nielen keď sú nové?
A: V ideálnom prípade áno. Tepelné starnutie, vlhkosť a vystavenie UV žiareniu pred ponorením simulujú skutočnú životnosť – dôležité, pretože integrita tesnenia sa zhoršuje slnkom, tepelnými cyklami a opakovaným používaním.

Otázka: Môžete zabezpečiť certifikáciu tretej strany?
Odpoveď: Áno – inšpekcia a certifikácia SGS alebo QIMA na požiadanie, čo je to, čo kupujúci čoraz častejšie potrebujú na preukázanie tvrdenia IPX8 svojim vlastným zákazníkom.

Otázka: Ako môžu moji zákazníci skontrolovať svoje vlastné vrecko?
Odpoveď: Papierová utierka vo vnútri, utesnite ju, stlačte, aby vzduch nezasyčal, ponorte na 30 minút a potom ponorte pretrepte, aby ste vyskúšali za pohybu. Suchý papier je pas; akákoľvek vlhkosť znamená stiahnutie vrecka.
