Sprievodca výrobou vodotesného puzdra na telefón IPX8

Sealock je výrobca vodotesných puzdier na telefón IPX8 a dodávateľ OEM. IPX8 je najvyššia trieda prenikania vody pri bežnom používaní a na puzdre na telefón má hmotnosť, ktorú nemá žiadny iný produkt: puzdro chráni zariadenie, ktoré má mnohonásobok svojej vlastnej ceny, a jediná dierka ho zničí. Táto príručka vysvetľuje, čo IPX8 skutočne vyžaduje, architektúry tesnenia, ktoré ho dosahujú, a výrobnú disciplínu, vďaka ktorej je hodnotenie opakovateľné na 100000 jednotiek, a nie na jednej dobrej vzorke.

Čo IPX8 znamená a čo neznamená

Podľa IEC 60529 IPX8 znamená nepretržité ponoreniemimojeden meter, do hĺbky a doby trvania špecifikovanej výrobcom. Neexistuje žiadne pevné číslo: hodnotenie má zmysel iba vo forme IPX8 až 30 metrov alebo podobne. IPX7 je naopak definovaný test – jeden meter na tridsať minút. Takže tvrdenie IPX8 bez deklarovanej hĺbky nehovorí kupujúcemu nič overiteľné a že nejednoznačnosť je v tejto kategórii silne zneužívaná.

Na fyzike záleží. Hydrostatický tlak stúpa s hĺbkou a neustále pôsobí proti každej tesniacej ploche. Kryt dimenzovaný do veľkej hĺbky zadržiava vážny tlak – 60-metrový kryt je utesnený proti tlaku približne 87 psi. Na 30 metrov je zaťaženie proporcionálne nižšie, ale stále ďaleko za všetkým, čo by prežil uzáver odolný voči striekajúcej vode.trvalo, preháňanie vody cez akúkoľvek nedokonalosť permeáciou a kapilárnym pôsobením. Stavať na IPX8 znamená navrhnúť každé rozhranie pre tento neustály tlak a potom to dokázať.

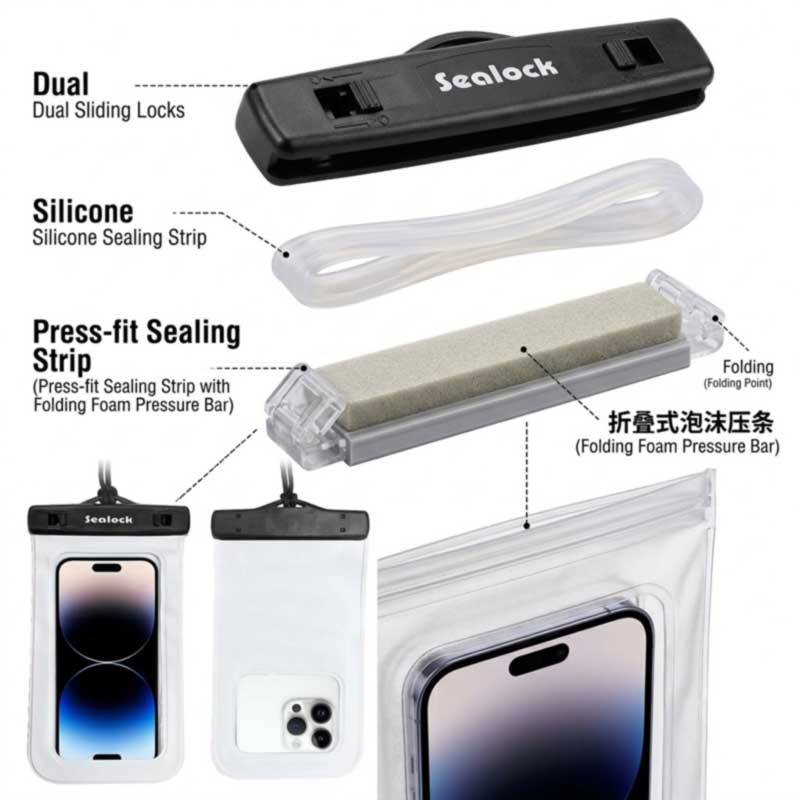

Tri tesniace architektúry, ktoré dosahujú IPX8

Samotné zapínanie na zips sa tam pod tlakom nedostane; tesnením utesnené zámkové systémy áno. Sealock zostavuje tri, každý s inou odpoveďou na rovnaký problém:

1. Dvojitý posuvný zámok so silikónovým tesniacim prúžkom

Dva nezávislé posuvné zámky zvierajú ústie proti vodotesnému silikónovému pásiku a stláčajú tesnenie rovnomerne po celej šírke. Silikón poskytuje tesniacu elasticitu; technické plastové zámky ABS poskytujú upínaciu silu a držia ju. Toto je architektúra SL-A064 a jej výhodou je redundancia – dva zámky neznamenajú žiadny jediný bod uvoľnenia.

2. Stlačte tesniaci prúžok a prehnutú penovú kompresnú tyč

Lisovací tesniaci pás uzatvorí otvor, potom sa vrchná časť prehne a na záhyb sa upne penová kompresná tyč. Tesnenie je preto vyrobené dvakrát, dvoma rôznymi mechanizmami, takže okrajové lisované tesnenie je stále podložené mechanickým stlačením na záhybe. Toto je dizajn SL-A101 a je to skutočne dvojité tesnenie, a nie jeden uzáver popisovaný ako jeden.

3. Dvojitý posuvný zámok s tesnením

Posuvné zámky kombinované so zloženým uzáverom na tepelne utesnenom prémiovom PVC tele, konštrukcia použitá na SL-A082 a SL-A083, dimenzovaná do 30 metrov.

Spoločný princíp:poddajné tesnenie plus trvalá, rovnomerne rozložená upínacia sila. Klasickým zlyhaním je nerovnomerné zovretie – tesnenie, ktoré drží v strede a na jednom konci je otvorené, prejde náhodným namočením a zlyhá v hĺbke.

Materiály: čistota, hrúbka a hardvér

• Telový film— PVC s vysokou čistotou poskytuje optickú kvalitu a stabilné, zvárateľné/tepelne utesniteľné telo; naše vrecká s uzáverom majú hrúbku 0,30–0,35 mm, sú dostatočne tenké na odozvu na dotyk a dostatočne hrubé, aby odolali prepichnutiu.
• Okenná fólia— vysoko citlivá priehľadná fólia na prednej strane pre dotykovú obrazovku a nezávislé zadné okno, takže kamera sníma cez čistú fóliu a nie cez prednú stranu obrazovky. Fotografovanie pod vodou je použiteľné iba s vyhradeným zadným oknom.
• Hardvér uzamknutia— Technický plast ABS, vybraný pre tuhosť, aby sa upínacia sila neuvoľnila, a pre pevnosť, aby zámok nepraskol pri opakovanom zatváraní.
• Tesnenie— silikón alebo pena, vybrané pre pružnosť pri odskoku, pretože tesnenie, ktoré trvá natrvalo, prestáva tesniť.
• Rozsah teplôt— materiály vhodné pre pracovný rozsah od -20 °C do 60 °C, pretože tesnenie, ktoré stuhne v studenej vode, je netesné.

Problém s rozmermi nikto nedeklaruje

Tu je výrobná realita, ktorá potichu spôsobuje výnosy v tejto kategórii:vnútorná využiteľná dutina je menšia ako vonkajšie rozmery, pretože tesniaca štruktúra zaberá priestor v hornej časti a stlačenie zaberá šírku. Kupujúci bežne vidia externú postavu na zozname, objednávajú si ju a zisťujú, že telefón nevyhovuje – a nezávislé poradenstvo teraz hovorí kupujúcim, aby pred nákupom požadovali rozmery dutiny, namiesto toho, aby dôverovali vonkajším meraniam.

Sealock publikuje oboje. SL-A101 má vonkajšie rozmery 11 × 17,5 cm s vnútornou využiteľnou plochou približne 9,5 × 14,5 cm; SL-A064 má vonkajšie rozmery asi 22 × 11,5 cm s použiteľnými rozmermi približne 18,5 × 9 cm. Uvedenie oboch je čestný spôsob, ako špecifikovať vrecko, a pre kupujúceho OEM je to číslo, ktoré by malo riadiť brief – špecifikáciu napíšte proti vnútornej dutine a obálke cieľového zariadenia, nie na vonkajšej strane vrecka. Rozhodnutia o veľkosti sú uvedené ďalej v našom článkuSprievodca prispôsobením vodotesného puzdra na telefón OEM.

Vztlak podľa dizajnu

Utesnené vrecko zachytáva vzduch a vďaka tomuto zachytenému objemu sa vznáša s telefónom vo vnútri. Navrhnutý zámerne – a nie ponechaný na náhodu – znamená, že spadnutý telefón zostane na povrchu namiesto toho, aby sa potopil. Vztlak by mal byť demonštrovaný na vzorke s naloženým cieľovým zariadením, nie nárokovaný z prázdneho vrecka, pretože toto je funkcia, ktorú kupujúci kontrolujú a tvrdenie, ktoré sa na trhu často mýli.

Čo v skutočnosti určuje konzistenciu

Jednorazové dosiahnutie IPX8 je dizajnový úspech; jej dosiahnutie na každej jednotke je úspechom procesu. Rozhodujú o tom štyri veci:

• Stabilita tesnenia a zvaru— parametre tepelného zvaru a zvárania udržiavané na konštantnej úrovni, so skúšobnými zvarmi pred každým chodom. Unáhlený cyklus zanecháva väzbu, ktorá vyzerá dokončená a neskôr sa odlupuje.
• Kontrola formulácie filmu— prichádzajúca fólia skontrolovaná na hrúbku, čírosť a priľnavosť voči podpísanej norme, pretože variácia šarže mení optiku aj správanie tesnenia.
• Riadenie rozmerovej tolerancie— tesnenie, zámok a hrdlo sa musia zhodovať v tesnom páse, aby bolo upnutie rovnomerné.
• Opakovateľná procesná disciplína— zdokumentované SOP, takže stotisícové vrecko je vyrobené tak, ako bola schválená vzorka.

Ako sa hodnotenie dokazuje

Kvalita je rozdelená do troch úrovní –IQC(fólia, tesnenia a hardvér zámku podľa podpísaného štandardu),IPQC(integrita tesnenia, zarovnanie okna, inštalácia zámku a montáž kotvy na lano) aOQC(Vzorkovanie AQL, testovanie ponorením a porovnanie vzoriek zlata, pričom je k dispozícii certifikácia SGS alebo QIMA – certifikácia tretej strany IPX8 je to, čo kupujúci čoraz častejšie žiadajú).

Okrem toho Sealock striktne vykonáva kompletný postup zákazníckej kontroly hotových výrobkov:rozbalenie, vákuovú extrakciu, 24-hodinový statický odpočinok a určenie úniku vzduchu. Toto je rozhodujúci test pre produkt s krytím IPX8. Malá dierka, ktorá je príliš malá na to, aby zlyhala pri krátkom ponorení, aj tak stratí vákuum počas celého dňa a podtlakové testovanie nájde okrajové tesnenia, ktoré prepustí samotné ponorenie – čo je na vrecku na telefóne presne ten rozdiel medzi spokojným zákazníkom a zničeným zariadením. V laboratóriu sa okrem toho vykonáva tesniaca väzba a pevnosť v odlupovaní, cyklovanie uzatvárania, trhavé zaťaženie kotvy na lane, priehľadnosť filmu a obrusovanie, ťah, soľný sprej a UV.

Poctivé limity, ktoré sa oplatí vytlačiť na krabici

Dobre vyrobené puzdro IPX8 má stále svoje hranice a ich uvedenie chráni zákazníka aj značku:

• Vek tesnení— Integrita tesnenia sa zhoršuje vystavením UV žiareniu, teplotným výkyvom a opakovanému používaniu a tesnenie, ktoré bolo narušené, natrvalo stráca elasticitu. Vrecká sú vymeniteľná položka, nie doživotná.
• Nepotápajte sa do menovitého limitu— rozumným usmernením je zostať v dostatočnej vzdialenosti, a nie považovať ju za cieľ.
• Po slanej vode opláchnite a osušte— častice, ktoré zostali na tesniacej lište, sú to, čo poruší ďalšie tesnenie.
• Odomykanie odtlačkom prsta cez fóliu nefunguje— dotyková obrazovka, Face ID a hovory fungujú na našich zostavách zámkov.
• Používatelia by sa mali otestovať sami— vreckovka vo vnútri, zapečatená, krátko ponorená, je trojminútová kontrola, ktorá stojí za odporúčanie na obale.

Základ produktu

Tieto vrecká od Sealock'svodotesné puzdro na telefónriadok, pokrývajú vyššie uvedené architektúry tesnenia a slúžia ako rovnaké východiskové body pre objednávku OEM – žiadna nie je hodnotená nad inou:

Obrázok	Model a špecifikácie	Architektúra pečate a hodnotenie	MOQ
	SL-A064 Univerzálne puzdro na telefón IPX8 s okienkom pre fotoaparát— prémiové PVC + ABS; vonkajšie cca. 22×11,5 cm, vnútorné využitie cca. 18,5 × 9 cm; vhodné pre telefóny do 7,0″; plne dotykové predné okno + nezávislé okno zadnej kamery; podporované Face ID; 60 – 70 g; čierna / mrazovo biela; 45 cm nastaviteľná nylonová šnúrka.	Dvojitý posuvný zámok + silikónový tesniaci pásik;IPX8	300
	SL-A101 Dual-Seal IPX8 puzdro na telefón so zadným okienkom fotoaparátu— vysoko číre PVC; vonkajšie 11×17,5 cm, vnútorné použiteľné cca. 9,5 × 14,5 cm; vhodné pre telefóny do 6,5″; dotykové okno s vysokou citlivosťou + okno nezávislého fotoaparátu; podporované fotografovanie pod vodou; 50 – 60 g; žltá / čierna / mrazovo biela; nastaviteľná pletená šnúrka.	Lisovací tesniaci pás + sklopná penová kompresná tyč;IPX8	300
	Univerzálne vodotesné puzdro na telefón SL-A082 (malé) / SL-A083 (veľké)— prémiové PVC 0,30–0,35 mm + systém zámkov ABS; vysoko číry TPU/PVC dotykový film; tepelne utesnené telo; 55 – 75 g; -20 °C až 60 °C; dotyková obrazovka, podpora Face ID a hovorov; biela / čierna / vlastná.	Dvojitý posuvný zámok + záhybové tesnenie;IPX8, do 30 m	300
	SL-F170 Vodotesné puzdro na telefón so zipsom- TPU; 2L, dostatočne priestranný na telefón plus karty, hotovosť a drobné nevyhnutnosti; vlastné logo akceptované.	Vodotesný zips; HF zvárané telo	500
	SL-A059 Vodotesné puzdro na telefón na plávanie— TPU kompozitná tkanina na vodeodolnom základe 500D, bezšvovo zváraná; vlastné veľkosti; na plávanie, dážď, pobrežie, sledovanie riek, surfovanie, paddleboarding a plachtenie.	Vodotesný zips IPX7	500

Odber vzoriek prebieha 7 – 15 dní a výroba 30 – 45 dní po schválení, pričom je podporovaná sieťotlačová alebo UV tlač loga, vlastné farby a vývoj OEM/ODM podporovaný vo všetkých zostavách.

Často kladené otázky: Výroba puzdra IPX8

Otázka: Čo presne zaručuje IPX8?
Odpoveď: Nepretržité ponorenie nad jeden meter do hĺbky a trvania, ktoré výrobca deklaruje. Vždy požiadajte o deklarovanú hĺbku – tvrdenie IPX8 bez neho nie je overiteľné a neuvedená hĺbka je štandardným nadmerným nárokom v tejto kategórii.

Otázka: Prečo samotný zips nemôže dosiahnuť IPX8?
Odpoveď: Pri trvalom tlaku utesnený zámkový systém rozdeľuje upínaciu silu oveľa lepšie ako uzáver v štýle zipsu. Naše konštrukcie IPX8 používajú silikónové alebo penové tesnenia upnuté ABS zámkami alebo sklopnou kompresnou tyčou; zostavy zipsov majú krytie IPX7.

Otázka: Prečo je vnútorný priestor menší ako vonkajší?
Odpoveď: Pretože štruktúra tesnenia a jej stlačenie spotrebúvajú priestor v hornej časti a po stranách. Preto zverejňujeme oba údaje — SL-A101 má vonkajšie rozmery 11×17,5 cm s použiteľnými rozmermi približne 9,5 × 14,5 cm. Vždy špecifikujte podľa vnútornej dutiny.

Otázka: Ako udržujete konzistentné hodnotenie v rámci veľkej objednávky?
Odpoveď: Utesnite stabilitu parametrov pomocou testovacích tesnení pri každom cykle, vstupnú kontrolu hrúbky a priľnavosti filmu, tesnú rozmerovú toleranciu na tesnení a zámku a zdokumentované SOP – potom vákuové a zadržané určenie netesnosti na hotovom tovare.

Otázka: Môžeme získať certifikáciu tretej strany?
Odpoveď: Áno – možno zariadiť inšpekciu a certifikáciu SGS alebo QIMA a kupujúci čoraz viac očakávajú, že tvrdenie IPX8 príde so správou o teste, ktorú môžu vidieť.

Otázka: Ako dlho vydrží puzdro IPX8?
Odpoveď: Tesnenia sa degradujú UV žiarením, tepelnými cyklami a používaním a poškodené tesnenie neobnovuje svoju elasticitu. S vrecúškami zaobchádzajte ako s vymeniteľnými, po slanej vode odporúčame opláchnuť a osušiť a na obal umiestniť jednoduchý samotest s vreckovkou a namočením.
