Šesť lámp a jedna odpoveď: Štandardný kabinet na hodnotenie farby svetelného zdroja

Zo všetkých sporov, ktoré vznikajú medzi továrňou a značkou, najviac produkuje farba, a to z dôvodu, ktorý nemá nič spoločné s nedbanlivosťou. Dvaja ľudia sa môžu pozerať na tie isté dva čierne panely v dobrej viere, pod rôznym svetlom a dospieť k opačným záverom. Jeden z nich stojí pod teplými stropnými svietidlami v kancelárii. Druhý drží vzorku pri okne za zamračeného rána. Oboje je isté. Obaja opisujú niečo skutočné. Panely sa skutočne zhodujú pod jedným osvetlením a skutočne sa nezhodujú pod iným a tento jav – metamerizmus – nie je názorom, náladou alebo problémom monitora. Je to merateľná vlastnosť dvoch materiálov.

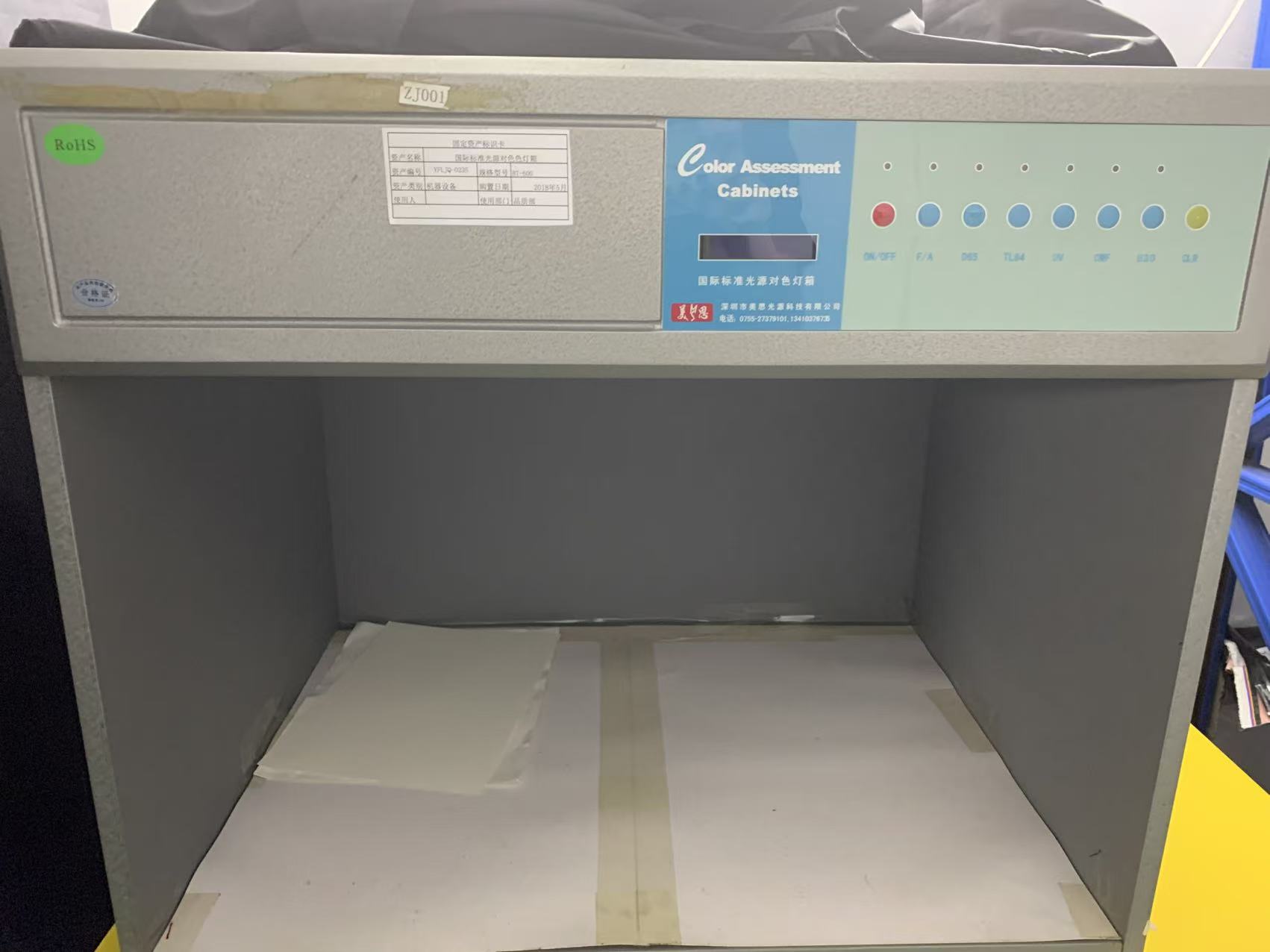

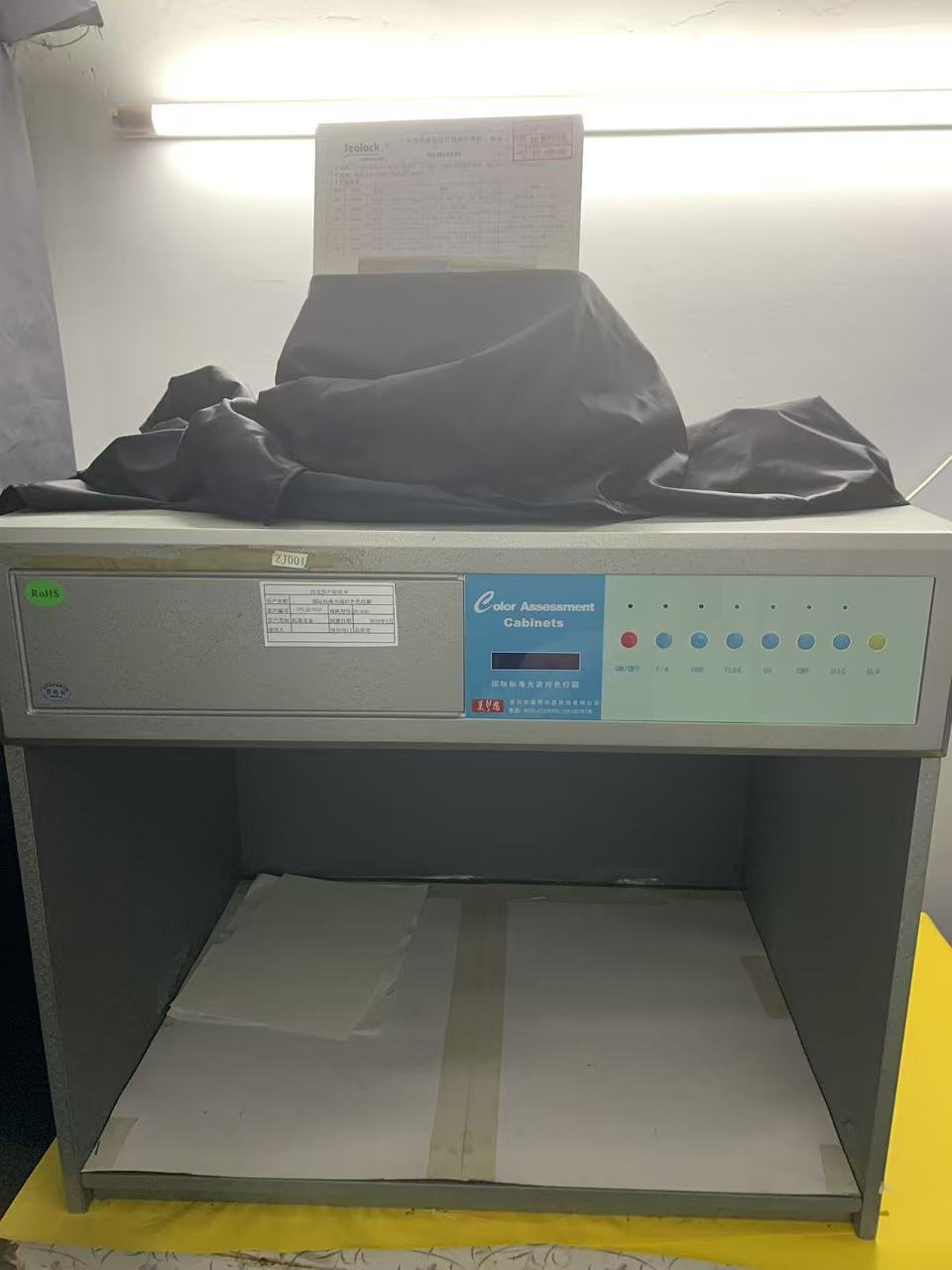

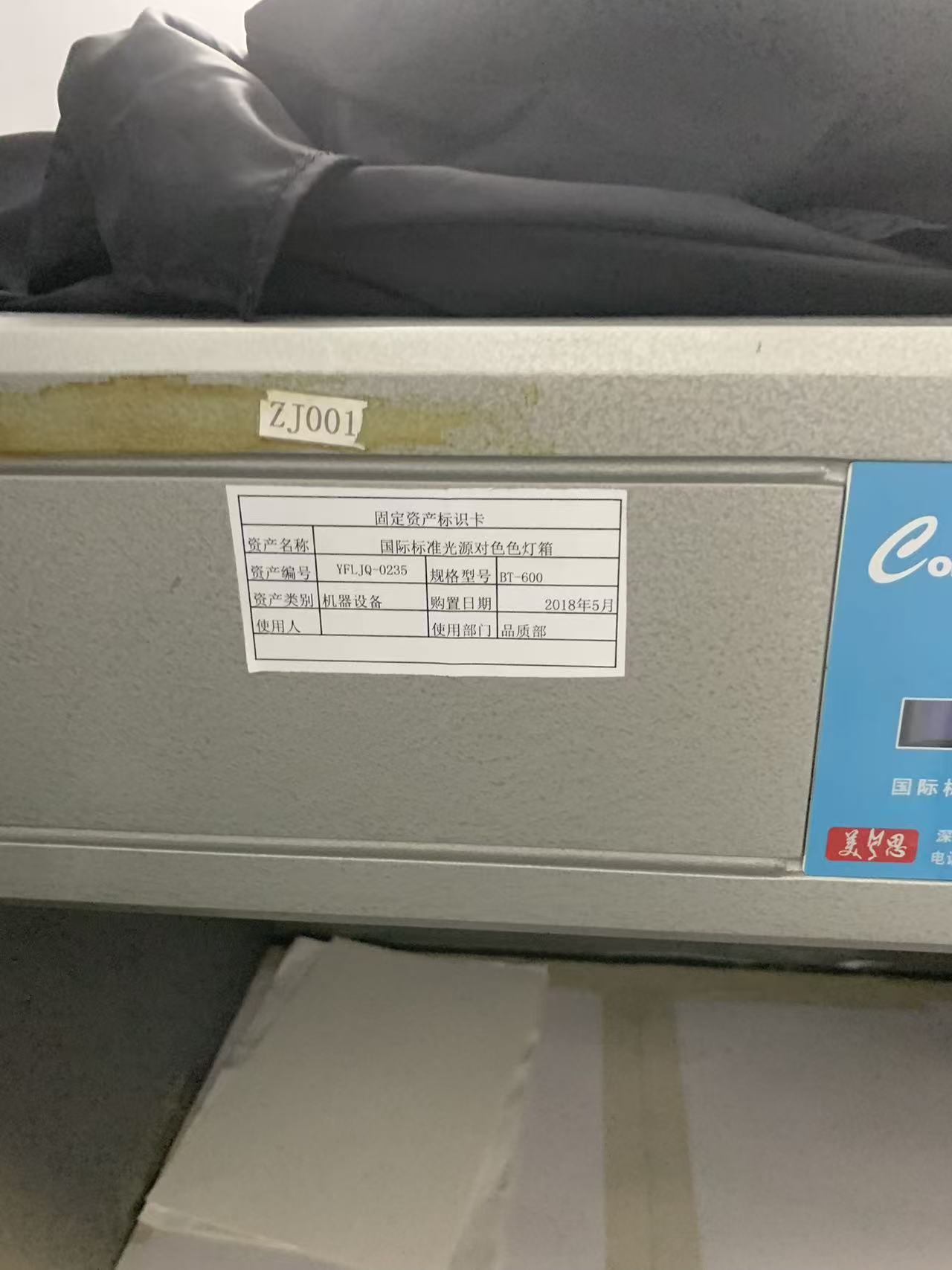

Nástroj, ktorý rieši tento argument skôr, ako začne, je najmenej dramatický stroj v našom laboratóriu: sivá oceľová krabica s neutrálnym interiérom a šiestimi lampami na streche. Majetok YFLJQ-0235, model BT-600, číslo stroja ZJ001, v prevádzke na našom oddelení kvality od mája 2018, prevádzkovaný podľa riadeného postupu YFL-WI-PZ-01, revízia A/0, zo dňa 28. decembra 2023. Nemá žiadne pohyblivé časti, počítadlo a testovací cyklus. Jednoducho zaručuje, že keď sa dvaja ľudia nezhodnú na farbe, prinajmenšom sa nezhodnú v tom istom svetle.

Prečo farba vôbec potrebuje stroj

Farba nie je vlastnosťou objektu. Je výsledkom troch znásobených vecí: spektrálnej distribúcie výkonu svetla dopadajúceho na objekt, spektrálnej odrazivosti samotného objektu a odozvy oka pozorovateľa. Zmeňte ktorúkoľvek a vnímaná farba sa zmení. Dva materiály, ktorých krivky odrazivosti majú rovnaký celkový tvar, sa budú navzájom sledovať pod každým zdrojom svetla. Dva materiály, ktorých krivky sa krížia – zhodujúce sa v celkovej odrazenej energii pod jedným osvetlením, ale líšia sa v spektrálnych detailoch – sa zhodujú pod týmto osvetlením a viditeľne sa oddelia pod iným.

Toto nie je ojedinelý okrajový prípad pri výrobe vodotesných zariadení. Blíži sa to predvolenému stavu, pretože jeden zváraný vak je súborom materiálov, ktoré boli zafarbené úplne inými procesmi v úplne iných továrňach. Panel karosérie je TPU alebo PVC fólia alebo povlak s pigmentom rozptýleným v polyméri. Popruh je polyester farbený roztokom alebo kusovo. Páska zipsu je zafarbená na textil a zuby zipsu sú lisované živicou alebo potiahnutým kovom. Pracky sú vstrekované pomocou predzmesi. Podšívka je iná väzba s inou triedou farbiva. Šesť dodávateľov, šesť farbiacich chemických látok, jedna „čierna“, o ktorej kupujúci očakáva, že bude jedna čierna.

Pigmentovaný film a farbený textil takmer nikdy nezdieľajú krivku odrazivosti. Môžu byť prispôsobené vizuálnej zhode pod denným svetlom a stále zobrazujú pás, ktorý beží na zeleno alebo hnedo na paneli karosérie pod žiarivkovým osvetlením predajne. Ak to nikto nekontroloval, prvá osoba, ktorá to zistí, je obchodník kupujúceho, ktorý tri týždne pred uvedením na trh stojí v showroome a drží výrobnú vzorku oproti schválenému vzorkovníku.

Šesť svetelných zdrojov a na čo je každý z nich určený

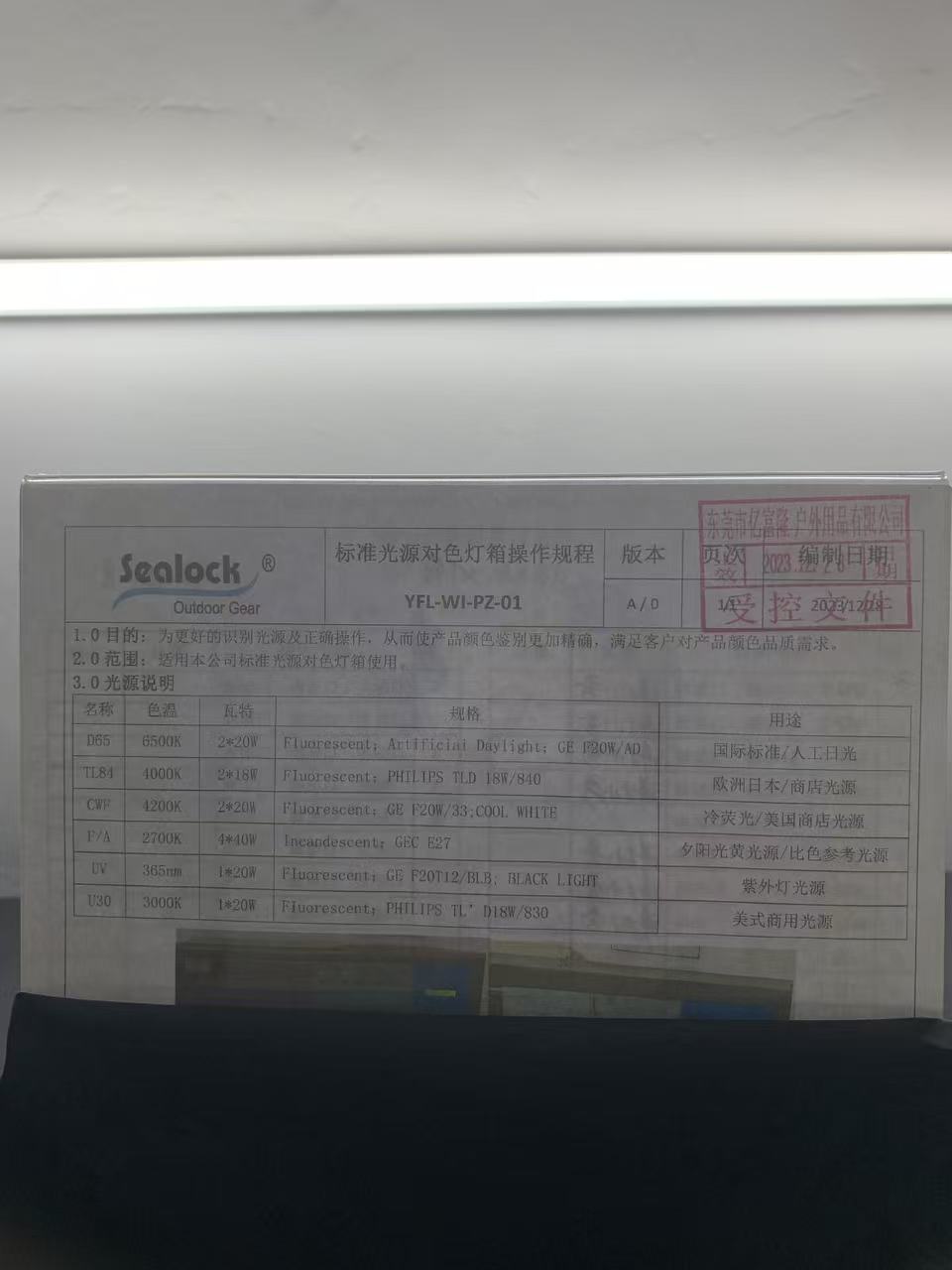

V našom SOP je uvedený zoznam doplnkov svietidiel a čo je najdôležitejšie, čo každé svietidlo predstavuje. Táto tabuľka je súčasťou procedúry, ktorú operátori skutočne používajú denne.

D65 — 6500K, umelé denné svetlo.Medzinárodné referenčné osvetlenie, ktoré zastupuje priemerné denné svetlo na severnej oblohe. Každé schválenie farby v našom systéme začína tu a pokiaľ zákazník nešpecifikuje inak, je to svetlo, pod ktorým je farba prijatá alebo odmietnutá. Je to najbližšie, čo má toto odvetvie k neutrálnemu arbitrovi.

TL84 — 4000K, trifosforová fluorescenčná.Osvetlenie predajní európskeho a japonského maloobchodu. Ak značka predáva prostredníctvom európskeho alebo japonského fyzického maloobchodu, TL84 nie je voliteľný: je to svetlo, pod ktorým bude výrobok posúdený v mieste nákupu, čo je miesto, kde sa v skutočnosti rodia sťažnosti týkajúce sa farieb.

CWF — 4200K, studená biela žiarivka.Americký maloobchodný ekvivalent. Párovanie, ktoré sa zhoduje s D65 a zlyhá pod CWF, je párovanie, ktoré bude vyzerať zle na poličke v americkom obchode s veľkými krabicami, akokoľvek dobre vyzerá vo vzorkovni.

F/A — 2700K, žiarovka.Teplé volfrámové svetlo, ktoré zastupuje domáce a pohostinské osvetlenie a popoludňajšie slnko. Je to najtvrdší test na čokoľvek v červenohnedej rodine a na takmer neutrálne, ktoré sa pod ňou dramaticky posúvajú.

U30 - 3000K.Teplé americké komerčné osvetlenie, bežné v špecializovaných maloobchodoch a čoraz častejšie aj v outdoorových a lifestylových obchodoch, ktoré uprednostňujú teplejšie prostredie ako supermarket.

UV — 365 nm, čierne svetlo.Vôbec nejde o svetlo pozorujúce farby. Táto lampa existuje na odhalenie optických zjasňujúcich činidiel a je to jeden z najužitočnejších diagnostických nástrojov v skrinke. Biele a svetlé farby sa často rozjasňujú fluorescenčnými bieliacimi činidlami, ktoré premieňajú UV žiarenie na viditeľnú modrú, vďaka čomu látka vyzerá belšia ako biela. Optické zjasňovače sa vplyvom slnečného žiarenia a praním degradujú. Biely panel, ktorý žiari pod UV žiarením, je biely panel, ktorý pri prevádzke viditeľne zožltne, zatiaľ čo nerozjasnený panel vedľa neho zostane na mieste. UV lampa tiež odhaľuje prípad, keď dve biele farby dokonale ladia v interiéri, pretože obsahujú rôzne dávky rozjasňovačov, ktoré sa pri jednom svetle vyrovnajú – a rozchádzajú sa vonku pod skutočným slnečným svetlom bohatým na UV žiarenie.

Panel ich prepína jednotlivo a na displeji sa zobrazuje uplynutý čas lampy. Na tomto displeji záleží viac, ako vyzerá. Žiarivky sa pohybujú v spektrálnom výstupe dlho predtým, ako zlyhajú, a stará elektrónka D65 potichu prestane byť D65. Priemyselná prax spočíva v tom, že sa lampy vymieňajú skôr pri nahromadených hodinách než pri poruche – bežne okolo dvetisíc hodín – a preto je počítadlo hodín súčasťou prístroja a nie príslušenstvom.

Ako to používame

Účel uvedený v hornej časti nášho SOP je jasný: správne identifikovať svetelné zdroje a správne prevádzkovať skrinku, aby bolo posúdenie farby produktu presnejšie a spĺňalo požiadavky zákazníka na kvalitu farieb. Pracovná metóda za touto vetou je priama a nemilosrdná ku skratkám.

Schválený štandard – podpísaný laboratórny dip, schválený vzorkovník, zlatá vzorka alebo fyzický farebný čip dodaný zákazníkom – je umiestnený vedľa výrobnej vzorky vo vnútri skrine, na neutrálnej sivej podlahe, bez iného farebného predmetu v zornom poli. Obe sú orientované rovnakým spôsobom, pretože tkané a potiahnuté materiály sa odrážajú odlišne pozdĺž a naprieč vláknami a vzorka otočená o deväťdesiat stupňov sa môže čítať ako iný odtieň. Pozorovanie je od približne 45 stupňov k osvetlenému povrchu, čo je geometria, ku ktorej sa približuje každý vizuálny hodnotiaci štandard, pretože oddeľuje lesk povrchu od farby karosérie.

D65 je na prvom mieste a dáva hlavný verdikt. Operátor potom postupne prepína medzi TL84, CWF, U30 a F/A, pričom nesleduje, či sa pár stále dokonale zhoduje pod každým, ale či sasmerakýchkoľvek rozdielových zmien. Pár, ktorý beží stále mierne svetlo pod každým osvetlením, má problém s odtieňom, ktorý je možné vyriešiť úpravou naplnenia farbiva alebo pigmentu. Pár, ktorý sa zhoduje pod D65 a je zelený pod TL84 a červený pod F/A, má problém s metamériou, ktorý nie je možné vyriešiť úpravou zaťaženia – vyžaduje si iný systém farbív a je oveľa lepšie ho objaviť na laboratórnom ponorení ako na kontajneri s hotovými výrobkami.

UV lampa sa používa na všetky biele, svetlé farby a akýkoľvek materiál, kde je podozrenie na obsah fluorescenčného zjasňovača. Výsledky sa zaznamenávajú podľa zákazníckej stupnice a tam, kde sa vyžaduje číselná hodnota, je vizuálne hodnotenie krížovo skontrolované pomocou prístrojového merania rozdielu farieb. Tieto dva sa navzájom dopĺňajú: prístroj poskytuje opakovateľné číslo, ktoré prežije odoslanie e-mailom, a skrinka poskytuje úsudok, ktorý ľudská bytosť skutočne urobí, keď drží produkt.

Na problém so zváraným vrecom vás nikto neupozorňuje

Existuje jeden farebný problém špecifický pre vysokofrekvenčné zvárané konštrukcie a pravidelne zachytáva nové programy.

Zváranie je tepelný proces. Polymér na zvarovej línii sa privedie na teplotu topenia a potom sa ochladí pod tlakom a niektoré pigmentové systémy sa posunú, keď k tomu dôjde. Tmavošedý TPU môže zachytiť slabý hnedý odliatok pozdĺž zvarového švu. Sýta červená môže byť vo zvarenom páse mierne tmavšia. Na taške s dlhými, výraznými švami, tento pás nie je vadou, ktorú kupujúci odpustí ako procesnú charakteristiku – číta sa ako dva odtiene materiálu na jednom produkte.

Skriňa je miesto, kde sa to zachytí, a zachytí sa to porovnaním zváraného kupónu s nezvareným materiálom z tej istej rolky pod všetkými šiestimi zdrojmi, nielen za denného svetla. Tam, kde sa prejaví posun, je to otázka parametrov zvárania a vracia sa späť k inžinierstvuúdaje o lúpacom testepre rovnaký parameter nastavený vedľa neho, pretože skrátenie doby zotrvania na ochranu farby tiež zníži pevnosť spoja, ak sa to urobí neopatrne. Okno, ktoré vyhovuje obom, je užšie ako okno, ktoré vyhovuje jednému z nich, a jeho nájdenie je veľká časť toho, z čoho vývoj na novom materiáli vlastne pozostáva.

Rovnaká skrinka tiež klasifikuje výsledky farbenia zoterový tester stálofarebnosti, keďže stupňovanie v odtieňoch šedej je samo o sebe vizuálnym porovnaním a pri nekontrolovanom osvetlení nemá význam a používa sa na kontrolu farby pokomora na teplotu a vlhkosťzostarol materiálový súbor. Starnutie teplom a vlhkosťou neovplyvňuje len mechanické vlastnosti. Pohybuje farbami a čierna, ktorá po sedemdesiatich dvoch hodinách pri zvýšenej teplote mierne dozniesla, je informácia, ktorú značka chce skôr, ako sa zaviaže.

Čo by mal kupujúci špecifikovať

Väčšina sporov týkajúcich sa farieb, ktoré vidíme prichádzať od iných dodávateľov, má pôvod v špecifikácii nákupu, ktorá hovorí, že „farba zodpovedá schválenej vzorke“ a nič viac. Táto veta neobsahuje žiadne osvetľovacie činidlo, žiadnu toleranciu, žiadnu klasifikačnú stupnicu a žiadne vyhlásenie o tom, ktoré komponenty sa musia zhodovať s ktorými. Je to argument čakania na termín dodania.

Špecifikácia, ktorá bráni argumentu, pomenúva štyri veci. Po prvé, schvaľovacie osvetlenie – zvyčajne D65, a ak bude produkt sedieť v európskom alebo japonskom maloobchode, D65 plus TL84 alebo plus CWF pre americký trh. Po druhé, prijateľný rozdiel, buď ako stupeň šedej alebo ako numerická tolerancia farebného rozdielu. Po tretie, ktoré komponenty sú priľnuté k farbe tela a ktoré môžu mať zámerne odlišný tón, pretože na technickej taške sa popruh a telo často nezhodujú a ich držanie v súlade s tým, čo nikdy nebolo zamýšľané, mrhá časom každého. Po štvrté, či je obsah optického zjasňovača obmedzený, čo je dôležité pre akýkoľvek biely alebo pastelový produkt s dlhou očakávanou životnosťou vonku.

S týmito štyrmi položkami v špecifikácii sa schválenie farby stáva šekom. Bez nich sa to stáva vyjednávaním e-mailom medzi dvoma ľuďmi stojacimi pod rôznymi lampami.

Často kladené otázky

Nemôže svetelnú skrinku nahradiť spektrofotometer?

Nie a nie z dôvodu, ktorý ľudia očakávajú. Prístroj poskytuje opakovateľné číslo pod akýmkoľvek osvetlením, o ktoré ho požiadate, a je lepšie ako ľudské oko pri detekcii malých konzistentných posunov. Ale numerický prechod môže stále zodpovedať vizuálne zjavnému nesúladu, keď sa lesk, textúra alebo štruktúra povrchu medzi týmito dvoma materiálmi líši, čo sa bežne stáva pri porovnávaní lesklého zváraného filmu s matným tkaným. Potrebné sú oba nástroje. Nástroj podáva správy; rozhoduje kabinet.

Prečo nemôžeme schváliť farby vonku za denného svetla?

Pretože denné svetlo nie je jedna vec. Jeho spektrum sa mení s dennou dobou, ročným obdobím, zemepisnou šírkou, oblačnosťou a tým, čo sa do nej odráža z okolitých povrchov. Farba schválená o 10:00 pod riedkym mrakom a zamietnutá o 16:00. pod jasnou oblohou nebol nikdy schválený proti pevnej referencii. D65 existuje práve preto, aby sa referencia nehýbala.

Ako sa správate k zákazníkovi, ktorému schválený vzorník vybledol?

Fyzické štandardy starnú, najmä vzorky textílií, s ktorými sa manipulovalo a boli vystavené. Tam, kde je schválený štandard starý, označíme ho namiesto toho, aby sme sa s ním potichu prispôsobili – prispôsobenie novej výrobnej série vyblednutej referencii spôsobí vyblednutie tovaru. Zvyčajným rozlíšením je znovu vydaný štandard alebo číselný cieľ dohodnutý oproti pôvodnej špecifikácii.

Potrebuje skriňa kalibráciu?

Samotná skriňa nemá žiadny merací prvok na kalibráciu, ale stav lampy je ekvivalentná kontrola. Hodiny lampy sa sledujú na vstavanom merači a trubice sa vymieňajú skôr pri nahromadených hodinách ako pri poruche, pretože spektrálny posun predchádza vyhoreniu s dlhou rezervou. Záznamy o výmene lampy sú súčasťou súboru vybavenia a sú k dispozícii hosťujúcim audítorom spolu s certifikátmi o kalibrácii meracích prístrojov v laboratóriu.

Kontroluje sa farba raz alebo počas výroby?

V celom rozsahu. Laboratórny ponor a schválenie prvého článku stanovujú cieľ; vstupná kontrola materiálu skontroluje každý kotúč a každú dávku popruhu; počas procesu kontroluje úlety medzi dávkami materiálu v rámci jednej zákazky. Farebný posun medzi dvoma kotúčmi nominálne identickej fólie je natoľko bežný, že ak sa schválenie považuje za jednorazovú udalosť, zásielka skončí s dvoma odtieňmi toho istého vrecka v jednom kartóne.

Kde to sedí v seriáli

Táto skrinka uzatvára slučku, ktorá prechádza väčšinou laboratória. Klasifikuje zafarbenie spôsobenétester oderu, načítava výsledky z práce na stálofarebnosť, kontroluje materiálové sady pred a po starnutí vplyvom prostredia a overuje, či sú parametre zvárania našeoscilácia a test odolnosti zipsuoveriť silu neboli kúpené za cenu vzhľadu. Sila a vzhľad nie sú nezávislé premenné v zváranej konštrukcii a nástroj, ktorý ich udržiava poctivý, je ten, ktorý nemá vôbec žiadne pohyblivé časti.

Sealock vyrába vysokofrekvenčné zvárané vodotesné zariadenia už viac ako dvadsať rokov z Dongguan, Čína a Hočiminovo mesto, Vietnam. Ak by ste chceli náš protokol o schválení farieb alebo chcete, aby bol jazyk osvetlenia a tolerancie zapísaný do vašej vlastnej dohody o kvalite pred spustením programu, napíšte nainfo@sealock.com.hk.
