Vnútri laboratória Sealock: Tester nárazu oscilácie batožiny (XE-I09BA)

Takmer každá katastrofická porucha tašky, o ktorej kupujúci počul, začína na rovnakom mieste: v bode, kde sa popruh, rukoväť alebo D-krúžok stretáva s panelom tela. Látka sa zriedkavo roztrhne v strede. Zipsy sa zriedka delia na reťaz. To, čo zlyhá, je kotva – niekoľko štvorcových centimetrov zváranej záplaty, prichytenia tyče alebo popruhu, ktoré musí tisíckrát preniesť celú hmotnosť naloženej tašky do pružnej steny pri zaťažení, ktoré nie je nikdy stabilné a nikdy predvídateľné. To je dôvod, prečo statický ťahový test, akokoľvek pôsobivý počet, ktorý produkuje, je slabým prediktorom návratnosti poľa. Kĺb, ktorý prežije jediný ťah s hmotnosťou 80 kg, môže stále zlyhať pri 400 cykloch dynamického nárazu s hmotnosťou 8 kg, pretože únava a maximálna pevnosť sú odlišné fyziky.

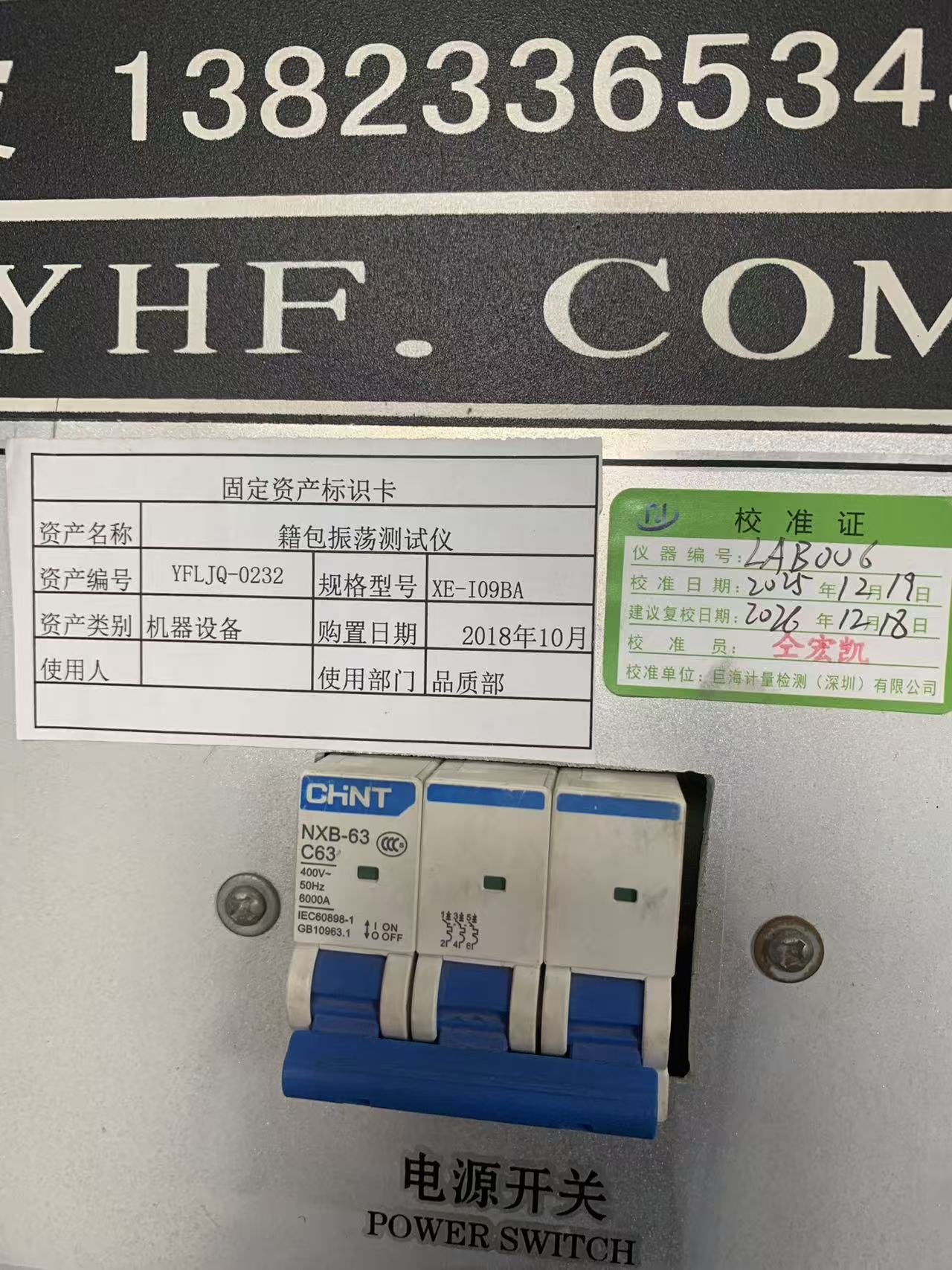

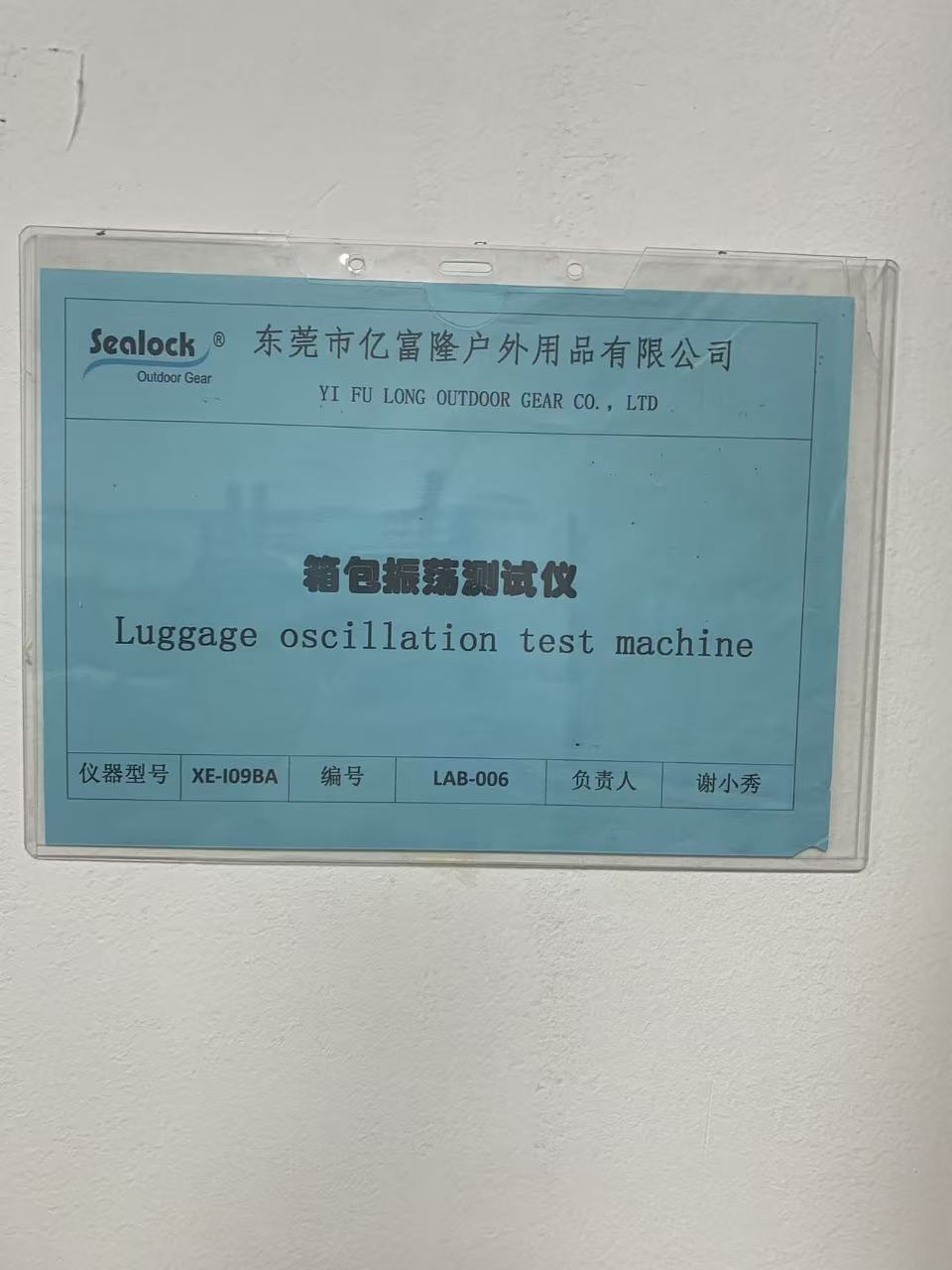

Stroj, ktorý oddeľuje tieto dva svety v našom laboratóriu, je tester nárazu oscilácie batožiny — aktívum YFLJQ-0232, model XE-I09BA, číslo prístroja LAB-006, v prevádzke v našom oddelení kvality od októbra 2018 a naposledy externe kalibrovaný 19. decembra 2025, s rekalibráciou podľa štandardného prevádzkového postupu 268. decembra. YFL-WI-PZ-03, revízia A/0, zo dňa 28. decembra 2023. V tomto článku sa dozviete, čo stroj skutočne robí, prečo je test dôležitejší pre vysokofrekvenčne zvárané vodotesné vaky ako pre konvenčne šitú batožinu a čo by mal manažér sourcingu žiadať, keď na špecifikačnom liste dodávateľa uvidí „testovanie vplyvu oscilácie“.

Čo to vlastne znamená „oscilačný dopad“.

Test je klamlivo jednoduchý na opísanie a je dosť ťažké urobiť ho dobre. Taška sa naloží na stanovenú hmotnosť a potom sa zavesí na stroj pomocou akéhokoľvek komponentu, ktorý sa skúma – jedna horná rukoväť, pár ramenných popruhov, slučka, úplne vysunutá rukoväť vozíka. Nárazová hlava zdvihne naložený vak definovaným zdvihom a potom ho uvoľní. O zvyšok sa postará gravitácia. Vak padá a tlmená pružinová zostava v hornej časti hlavy absorbuje a potom vracia energiu pádu, takže vzorka nie je len raz spustená, ale je privádzaná do nepretržitej oscilácie stúpania a klesania. Každý cyklus vyšle rázovú vlnu dolu popruhu a do kotviaceho bodu, potom ho úplne uvoľní. Naložiť, šokovať, vyložiť, opakovať.

Čínsky štandard metódy ľahkého priemyslu, ktorý to formalizuje, QB/T 2922-2018Puzdro a taška — Skúšobná metóda pre nárazy pri otrasoch, opisuje princíp ako zaťaženie tašky určenou hmotnosťou, jej zdvihnutie za rukoväť, ramenný popruh alebo úplne vysunutú rukoväť vozíka pomocou nastaveného zdvihu, nechať ju voľne padať pod gravitáciou a pomocou pružiny absorbovať a uvoľniť energiu nárazu, aby taška zažila opakované nárazy a oscilácie – čím sa testuje odolnosť rukoväte, popruhu, rukoväte vozíka a tela pri náraze. Prístroj je presne špecifikovaný: kombinovaná hmotnosť spodnej prísavky, horného tlmiaceho bloku, nárazovej tyče a štandardného upínadla je 8,1 ± 0,2 kg, jednosmerný zdvih je 150 ± 5 mm a zostava tlmenia hluku na hornej prísavke dodáva silu pružiny 110 ± 10 N pri stlačení v jednej rovine. Riadiaci systém musí umožniť nastavenie rýchlosti nárazu, nastavenie a zaznamenanie počtu cyklov a musí automaticky zastaviť stroj, ak vzorka počas testu spadne.

Na poslednej vete záleží viac, ako sa zdá. Automatické zastavenie pri páde vzorky nie je pohodlnou funkciou – vďaka nemu je počítadlo cyklu platným dátovým bodom. Ak sa remienok roztrhne v cykle 612 a stroj pokračuje v klepaní prázdneho prípravku, kým nedosiahne prednastavenú hodnotu 1 500, správa nehovorí nič užitočné. Pretože stroj sa zastaví v momente oddelenia, počítadlo odčítavajeúnavovú životnosť tohto kĺbu.

Stroj na našom poschodí

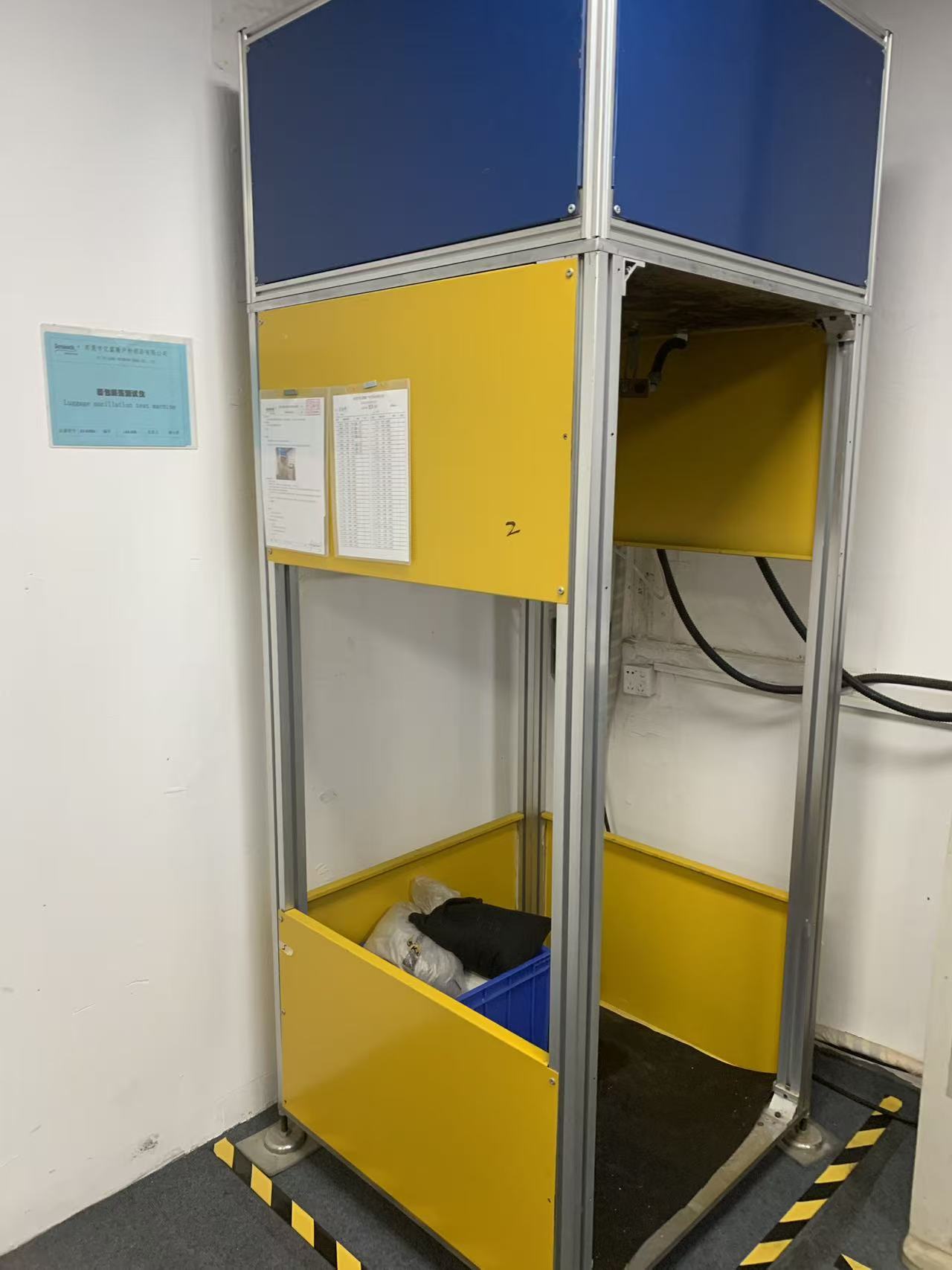

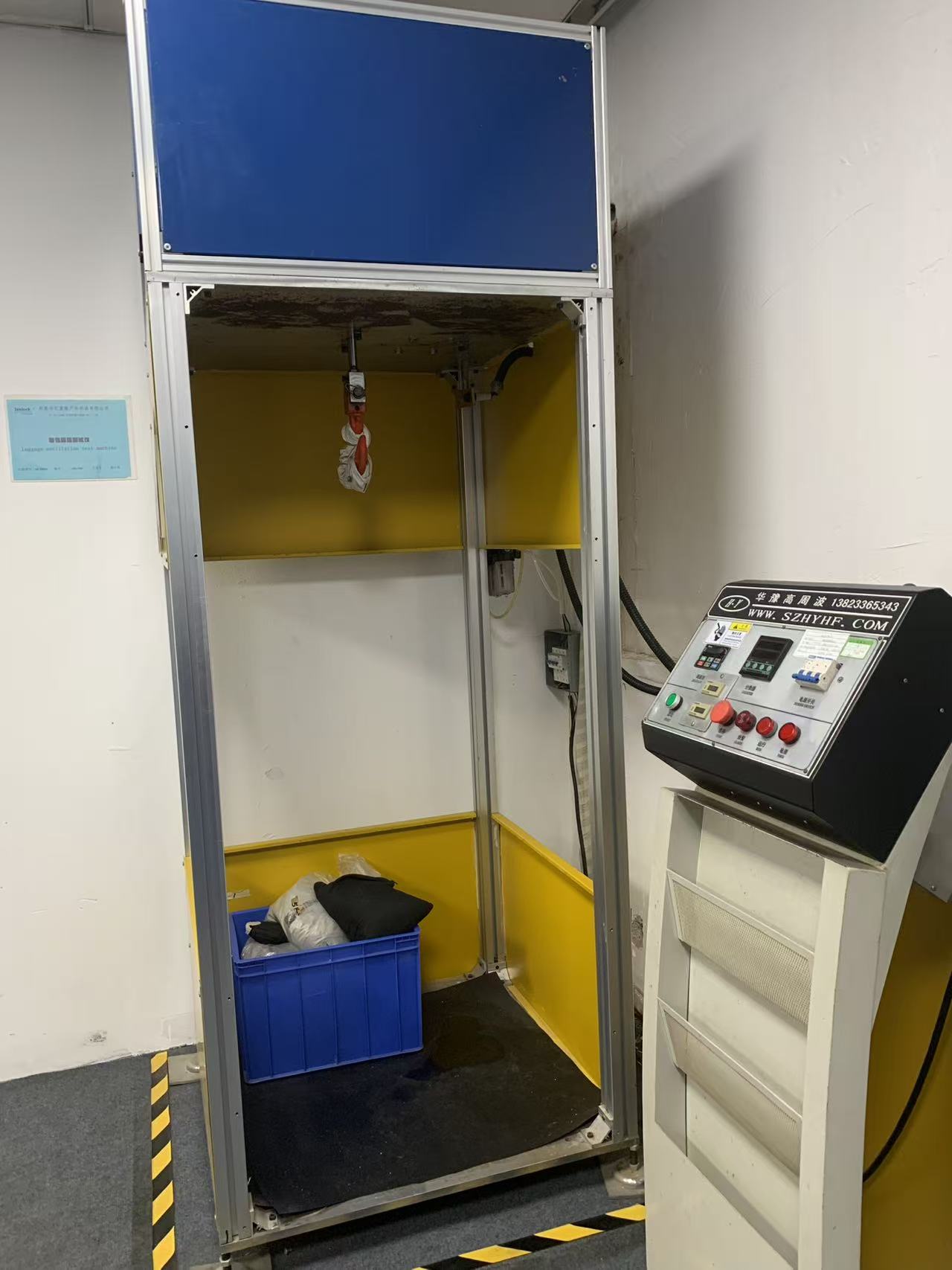

Naša jednotka bola postavená výrobcom vysokofrekvenčných zariadení Shenzhen a je zámerne neočarujúca. Testovacia komora je z extrudovaného hliníkového rámu so žltými a modrými výplňovými panelmi, otvorenými na prevádzkovej strane, s podlahou s ťažkou gumovou rohožou na potlačenie odrazu. Nárazová hlava visí z hornej priečky; pod ňou sedí vzorka a v prepravke na základni kalibrované vrecia s pieskom, ktoré používame na uvedenie vreca do menovitého skúšobného zaťaženia. Výklopné dvierka zatvárajú pracovnú stranu pred spustením chodu, čo je jediné, čo stojí medzi operátorom a rýchlo sa pohybujúcim 20 kg vrecom.

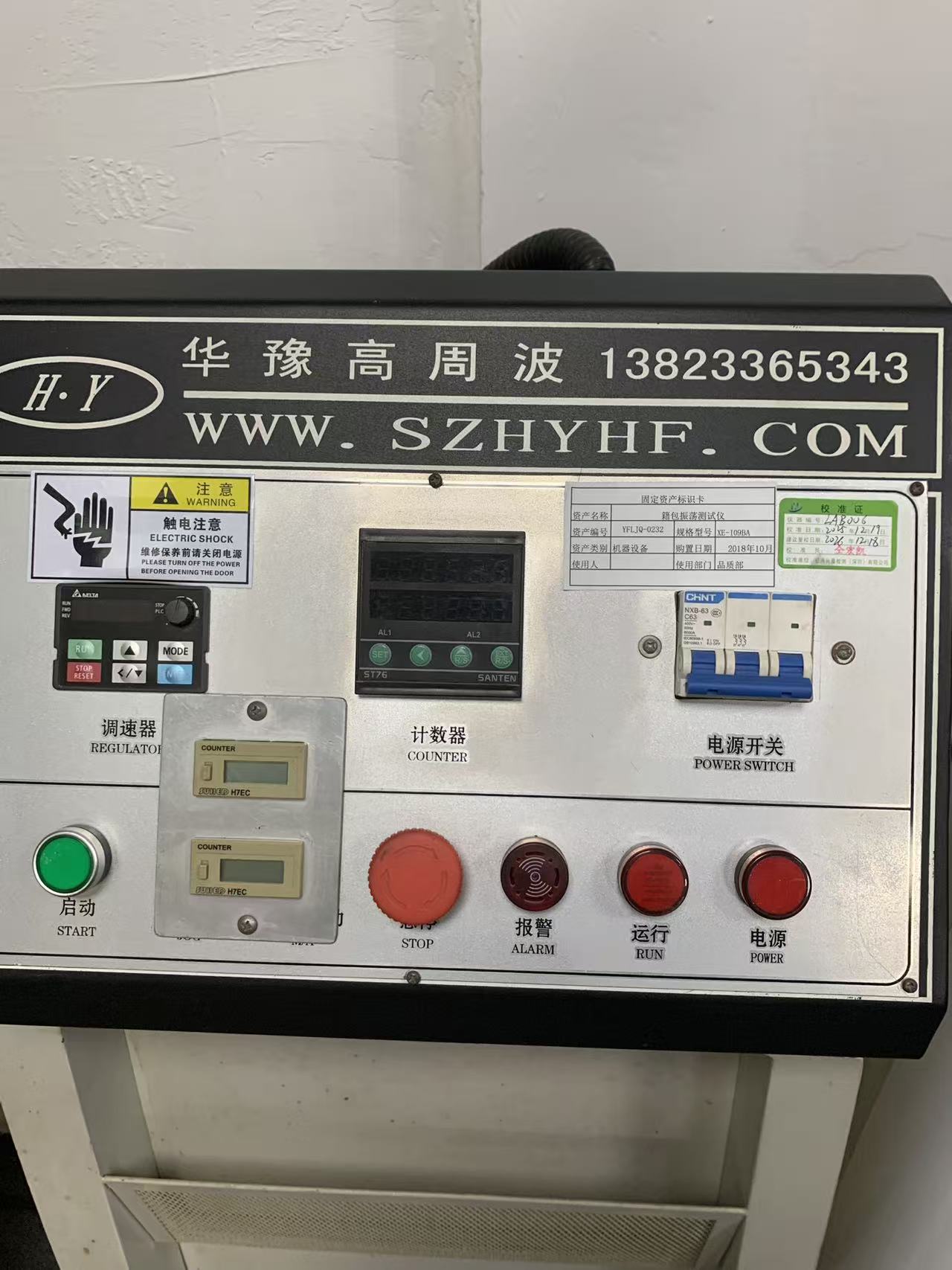

Ovládací podstavec je umiestnený mimo klietky. Jeho usporiadanie vám presne povie, ako test prebieha: frekvenčný menič Delta naľavo funguje ako regulátor rýchlosti, v strede je umiestnené digitálne počítadlo SANTEN ST76 s dvoma alarmovými kanálmi, dva elektromechanické počítadlá FUJI H7EC zaznamenávajú kumulatívne cykly nezávisle od programovateľného a trojpólový CHNT NXB-63 C603 V istič s ističom A400 V vypínacia kapacita spracováva prichádzajúcu energiu. Pod nimi je štartovacie tlačidlo, nadrozmerné núdzové zastavenie s hríbovou hlavou a indikátory alarmu, chodu a napájania.

Duplicitné počítadlá sú tam z nejakého dôvodu. Programovateľné počítadlo je to, čo zastaví stroj v cieľovom cykle; mechanické počítadlá zhromažďujú cykly životnosti stroja a poskytujú krížovú kontrolu, ak niekto spochybňuje, či bol chod počas testu vynulovaný. Keď sa audítor tretej strany zákazníka spýta, ako vieme, že správa odráža úplný priebeh, toto je odpoveď, na ktorú poukazujeme.

Ako to spustíme: SOP YFL-WI-PZ-03

Kontrolovaná procedúra zverejnená na stroji je krátka a každá klauzula v nej existuje, pretože sa niekto raz pomýlil.

Operátor pripojí napájanie 220 V, otvorí dvierka komory, zavesí vzorku – už naloženú na svoju menovitú hmotnosť – na nárazovú hlavu pomocou vhodného upevnenia a skôr, než sa čokoľvek pohne, potvrdí, že dvierka sú správne zatvorené. Počítadlo sa potom naprogramuje: tlačidlo reset vymaže predchádzajúci chod, tlačidlá posunu a prírastku nastavia cieľový počet cyklov a tlačidlo režimu vyberie funkciu počítania. Až po nastavení cieľa operátor zníži regulátor rýchlosti na minimum, stlačí štart a potom pomaly zvyšuje rýchlosť na požadovanú testovaciu rýchlosť. Štartovanie pri rýchlosti je zakázané, pretože náhly prvý zdvih vyvolá otras, ktorý štandard nikdy nezamýšľal a môže spôsobiť chybné skoré zlyhanie v upínacom prvku, a nie v testovanom kĺbe.

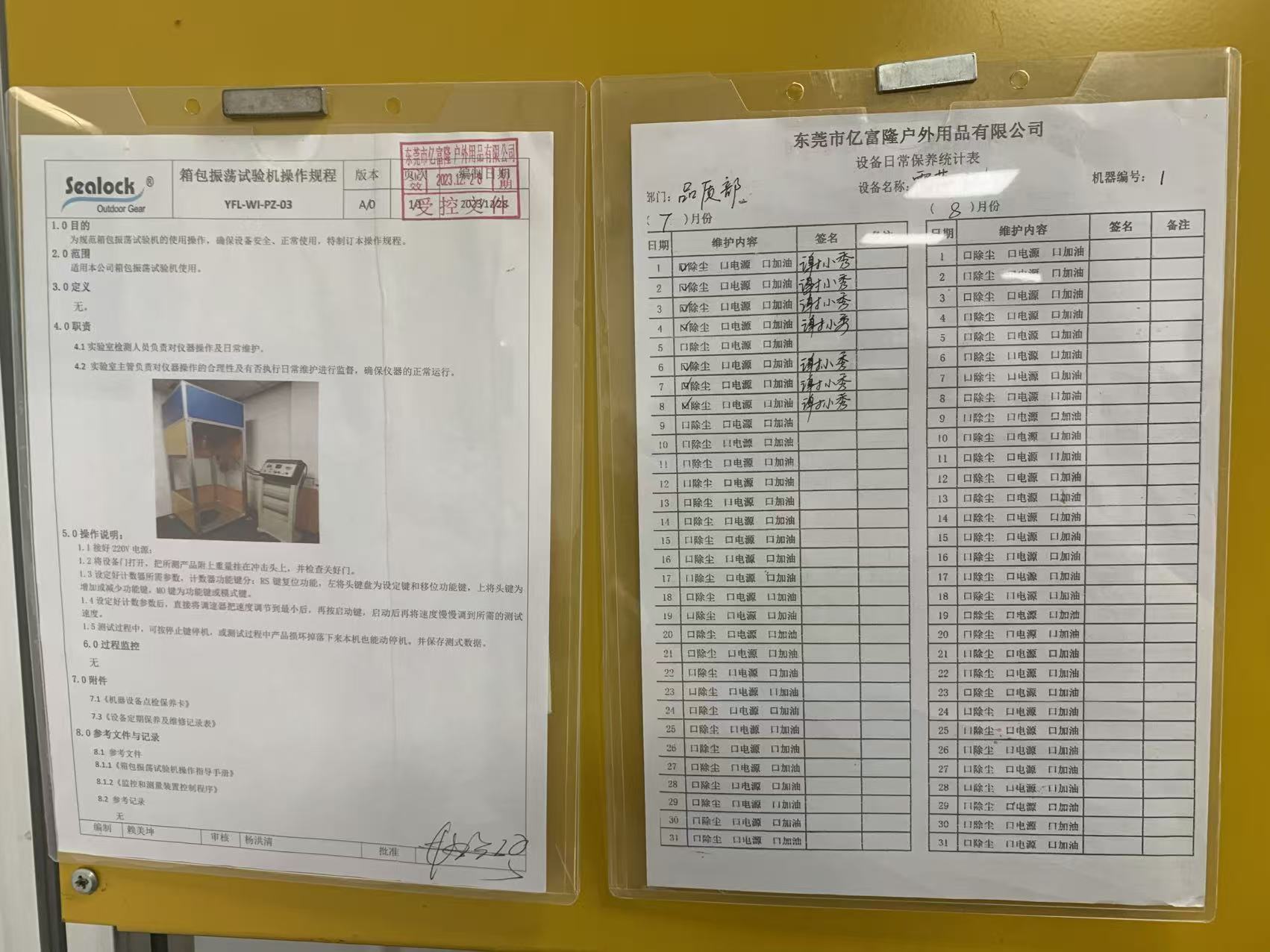

Počas chodu môže operátor kedykoľvek zastaviť stroj pomocou tlačidla stop. Ak sa vzorka rozbije a spadne, stroj sa sám zastaví. Potom sa zaznamenajú testovacie údaje. SOP prideľuje prevádzku a rutinnú údržbu laboratórnemu inšpektorovi a dozor nad oboma dozoru laboratória a je podporovaný denným záznamom o údržbe – odstraňovanie prachu, kontrola napájania, mazanie – podpisovaný každý deň.

Počet zaťažení a cyklov: aké by mali byť čísla

Štandard metódy definuje, ako pretrepávať vrecko; produktová norma definuje ako ťažko a ako dlho. Pre prenášané tašky, ktoré je QB/T 1333-2018Kabelka a ruksak, ktorá nastavuje skúšobnú záťaž podľa objemu tela tašky a nie podľa špecifikácie produktu, ako to bolo v predchádzajúcom vydaní z roku 2010, a ktorá hodnotí iba ramenný popruh, kde jedna rukoväť a ramenný popruh zdieľajú prekrývajúcu sa zošitú oblasť. Typické komerčné testovanie beží na 400 cyklov na dvojitých ramenných popruhoch pri špecifikovanom zaťažení 6 kg, s rukoväťami hodnotenými pri ich vlastnej kombinácii zaťaženia a cyklu.

Štyristo cyklov je podlaha, nie strop a je kalibrovaný na kabelku pre každodenný život a nie na 60-litrový suchý vak, ktorý sa na desaťročie hodí na palubu lode. Naša vnútorná požiadavka na nosnosť je 1 500 cyklov a viac a pre expedičné a námorné programy používame podstatne vyššie počty záťaží nastavených z menovitej kapacity tašky, a nie zo štandardnej tabuľky objemov. Keď vlastný protokol klienta špecifikuje inú kombináciu – väčšiu záťaž pri menšom počte cyklov na simuláciu manipulácie s batožinou alebo ľahšiu záťaž pri oveľa vyššom počte na simuláciu dochádzania – stroj jednoducho vezme tieto čísla. Rýchlosť, zaťaženie a cieľ cyklu sú nastavené operátorom, čo je základom toho, aby ste mali prístroj vo vlastnej réžii a nie kupovali testovacie sloty externe.

Prečo je tento test iný pre zvárané vodotesné tašky

Tu sa továreň na nepremokavé vybavenie líši od bežnej továrne na batožinu. Kotva ramenného popruhu na šitej taške je popruhová slučka zachytená vo šve a vystužená pripínaním. Režim zlyhania je odieranie nite a postupné vyťahovanie stehu a ohlási sa: stehy sa uvoľnia, slučka sa zošikmí, kupujúci si to všimne skôr, než sa pustí.

Na vysokofrekvenčne zváranej taške nie je na kotve žiadne šitie alebo je šitie dekoratívne a skutočná dráha zaťaženia prechádza cez zváranú záplatu pripojenú k TPU alebo PVC prednej strane panelu karosérie. Tento kĺb zlyhá odlupovaním, nie odieraním, a zlyhanie odlupovania je tiché a náhle. Zvar, ktorý bol mierne studený – nedostatočné zotrvanie, kontaminovaný povrch, matrica, ktorá sa vychýlila o zlomok milimetra z rovnobežnosti – pohodlne prejde statickým ťahovým testom a potom sa oddelí na hrane záplaty niekde medzi cyklom 300 a cyklom 900, pretože každý cyklus oscilácie sa nachádza na rovnakej prednej hrane spoja.

Toto je zlyhanie, ktoré generuje recenzie, ktoré pozná každý manažér kategórie: taška, ktorá bola počas sezóny v poriadku a potom sa „remienok práve odtrhol“ s čistým, nerozstrapkaným obrysom záplaty. Je tiež dôležité, ahydroizoláciazlyhanie a nielen zlyhanie pevnosti, pretože čiastočne odlúpnutá náplasť otvára cestu úniku cez povrchový materiál dlho predtým, než sa úplne oddelí. Taška môže začať prepúšťať vodu na ramennej kotve, pričom stále dokonale nesie svoj náklad.

Preto tester oscilácií apočítačový tester ťahu a odlupovaniasa čítajú spolu, nie oddelene. Testovanie odlupovaním nám dáva statickú pevnosť spoja zvarového švu v kilogramoch oproti našej vnútornej tabuľke materiálov; testovanie oscilácií nám hovorí, či táto väzba prežije dynamické, opakované, jednohranné zaťaženie v geometrii, ktorú skutočne uvidí v prevádzke. Zvar môže byť pevný a stále chudobný na únavu, ak geometria záplaty koncentruje odlupovanie v jednom rohu. Nájde to až druhý test.

Na čo sa pozeráme, keď sa beh skončí

Počet dokončených cyklov je podmienkou vyhovenia, nie výsledkom vyhovenia. Keď sa počítadlo zastaví, exemplár zostúpi a skontroluje sa podľa písomného kontrolného zoznamu: žiadne oddelenie alebo čiastočné oddelenie rukoväte, popruhu alebo kotviacej záplaty; žiadna delaminácia alebo zdvíhanie na okraji akejkoľvek zváranej výstuže; žiadne zlomenie, deformácia alebo prasknutie spôn, posúvačov, D-krúžkov alebo triglidov; žiadne pretrhnutie nite pri žiadnom zosilňovacom stehu; žiadne skreslenie panelu karosérie okolo bodu zaťaženia; a v prípade tašiek so systémom vozíkov rukoväť, ktorá sa stále plynulo vysúva a zasúva a pozitívne sa zamyká.

Čokoľvek okrem odlúčenia sa stále zaznamenáva. Okraj záplaty, ktorý sa zdvihol o dva milimetre pri 1 500 cykloch, je prechodným vakom a zlyhávajúcim procesom a vracia sa späť do inžinierstva ako problém s parametrami zvárania, než by bol podpísaný. Ak je test deštruktívny alebo je vzorka označená, vzorka sa umiestni do karantény a znovu sa nedostane do predajných zásob.

Kde sa nachádza v širšom reťazci kontroly kvality

Žiadny jednotlivý nástroj necertifikuje tašku. Tester kmitov pokrýva dynamickú odolnosť v kotviacich bodoch a pracuje v každom smere:recipročný test životnosti zipsuabsolvuje uzáver 3 000 cyklov pri bočnom a pozdĺžnom zaťažení primeranej veľkosti; atester oderuaoterový tester stálofarebnostiriešiť trvanlivosť povrchu a prenos povrchovej úpravy; aprogramovateľná komora teploty a vlhkostistarne materiál stuhnutý cyklovaním za horúca, vlhka a pod nulou pred opätovnou kontrolou mechanických vlastností. Potom celá zostava prejde na úplné testovanie ponorením do vody trvajúce dve hodiny alebo viac v prípade ponorných produktov alebo na testovanie silného dažďa a vodného prúdu v prípade produktov, ktoré sú určené skôr na odolnosť proti dažďu ako na ponorenie.

Testovanie chodu osciláciípostarnutie podnebia je jednou z najodhaliteľnejších sekvencií, ktoré má kupujúci k dispozícii, a stojí za to ju explicitne špecifikovať. Lepením podporované spoje a niektoré druhy fólie TPU strácajú významnú pevnosť v odlupovaní po sedemdesiatich dvoch hodinách vystavenia horúcej a vlhkej. Kotva popruhu, ktorá prežije 1 500 cyklov novej a 600 cyklov po starnutí, vám povie niečo, čo žiadny test pri izbovej teplote nikdy nedokáže.

Čo by mali kupujúci žiadať

"Oscilácia testovaná" na technickom liste neznamená nič bez štyroch čísel za tým: zaťaženie v kilogramoch, počet cyklov, testovaný komponent a akceptačné kritériá. Požiadajte o všetky štyri. Opýtajte sa, či bol dosiahnutý počet alebo či sa stroj automaticky zastavil skôr. Opýtajte sa, či bola taška testovaná ako nová alebo po ekologickej úprave. A konkrétne pri zváraných výrobkoch sa opýtajte, či kontrola po skúške zahŕňala nadvihnutie hrán na zváraných výstužných záplatách, pretože dodávateľ, ktorý kontroluje iba oddelenie, nahlási prechod na vrece, ktoré sa už začalo odlupovať.

Pre programy OEM a ODM nastavujeme tieto parametre spoločne vo fáze vývoja, spúšťame ich na prvých výrobkoch pred zmrazením nástrojov a opakujeme ich počas výroby. Ak sa vyžaduje vlastný protokol značky alebo laboratórna správa tretej strany, interné údaje sa stanú predbežnou kontrolou: problém by sme radšej našli v cykle 700 na našom vlastnom poschodí ako v správe SGS alebo QIMA tri týždne pred odoslaním.

Často kladené otázky

Je testovanie nárazom oscilácie rovnaké ako test pádom?

Nie. Pádový test vyhodnotí, čo sa stane s taškou a jej obsahom pri jedinom nekontrolovanom náraze na tvrdý povrch. Testovanie nárazom kmitania hodnotí únavu v nosných bodoch počas stoviek alebo tisícok kontrolovaných cyklov zaťaženia a uvoľnenia. Zistia rôzne zlyhania a taška môže pohodlne prejsť jedným, zatiaľ čo druhý zlyhá.

Dokáže tento stroj otestovať mäkký chladič alebo suchú tašku aj batoh?

áno. Čokoľvek s definovaným nosným bodom sa dá zavesiť na držiak – jedno držadlo na suchú tašku, dvojité ramenné popruhy na chladnejšom batohu, horná rukoväť na vrecku. Výrobky s mäkkými stranami sú na kontaktnej ploche držiaka vystužené, takže svorka neodiera remienok a nevytvára falošné zlyhanie v uchopení a nie v spoji.

Aké zaťaženie by sa malo použiť, ak taška nemá zverejnenú kapacitu?

Produktová norma ju odvodzuje od objemu tela tašky. V praxi u outdoorového vybavenia uprednostňujeme testovanie pri menovitej kapacite, ktorú značka skutočne vytlačí na svoj vlastný obal, plus maržu, pretože to je číslo, ktoré bude spotrebiteľ považovať za povolenie.

Zaručuje úspešný výsledok, že taška v teréne nezlyhá?

Zaručuje, že dizajn a proces, tak ako boli odobraté, prekonali definovaný prah únavy. Trvanlivosť v teréne závisí aj od konzistencie výroby, a preto sa testovanie oscilácií vykonáva na výrobných vzorkách, a nie iba na zlatej vzorke, a prečo sa parametre zvárania počas procesu monitorujú nezávisle.

Je zariadenie kalibrované?

Externe, akreditovaným kalibračným strediskom, s certifikátom vyveseným na stroji. Aktuálny certifikát je z 19. decembra 2025 a rekalibrácia je splatná 18. decembra 2026. Stav kalibrácie je súčasťou každého interného auditu a je na požiadanie k dispozícii návštevníkom.

Ďalší v tejto sérii

Ďalším nástrojom, ktorý otvoríme, je štandardná skriňa s farebným zladením svetelného zdroja – malá, nenáročná škatuľka, ktorá rieši viac sporov zákazníkov ako ktorákoľvek iná časť zariadenia v budove, pretože farba je atribút, ktorý každý kupujúci kontroluje osobne a takmer každý ju kontroluje pri nesprávnom svetle.

Sealock vyrába vysokofrekvenčné zvárané vodotesné zariadenia už viac ako dvadsať rokov z Dongguan, Čína a Hočiminovo mesto, Vietnam, pre značky vrátane OSPREY, Helly Hansen, SIMMS, AFTCO, West Marine a STANLEY. Ak by ste chceli úplný testovací protokol pre program, ktorý vyvíjate, alebo chcete špecifikovať parametre oscilácie do vlastnej zmluvy o kvalite, napíšte nainfo@sealock.com.hk.
