Každá taška sa pred odoslaním nafúkne: Testovanie úniku vzduchu na zváranej cestovnej taške IPX7

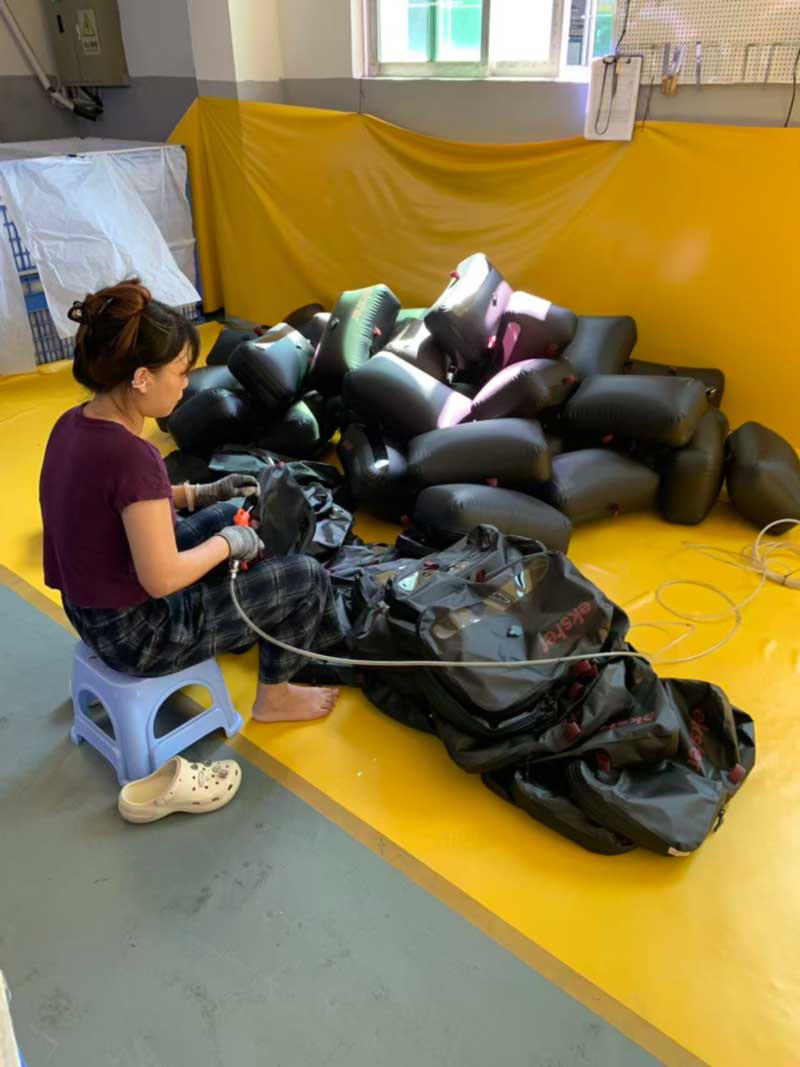

Prejdite tento mesiac okolo testovacej oblasti na našej podlahe Dongguan a prvá vec, ktorú uvidíte, je hromada čiernych vakov po pás nafúknutých ako balóny, z ktorých každý je napnutý, každý s malým sivým ventilom na tvári. Vedľa nich sedí operátor so vzduchovou pištoľou, pracuje cez hromadu plochých vriec na podlahe a pridáva ich na hromadu.

Vyzerá to zvláštne. Je to najdôležitejšia kontrola v budove.

Objednávka je plne zvarená vzduchotesná cestovná taška pre holandskú značku Ekster, ktorá prešla z inteligentných peňaženiek na cestovné. Taška má zváraný plášť, vzduchotesný zips a integrovaný vzduchový ventil a má krytie IPX7. Táto kombinácia robí nafukovací test skôr nevyhnutným ako dekoratívnym.

Vzduchotesná taška je tvrdšia ako vodotesná

Väčšina nepremokavých tašiek musí iba zastaviť prúdenie vody zvonku. Tento musí držať vzduch, pretože existuje ventil, takže používateľ môže stlačiť obsah a pretože vzduchotesný zips je to, čo nesie nárok na IPX7.

To sú rôzne technické problémy a vzduchová verzia je striktne ťažšia. Zvar, ktorý sa zlial na deväťdesiatich ôsmich percentách svojej šírky, udrží dážď vonku celé roky. Ten istý zvar prepustí vzduch cez zvyšné dve percentá, pomaly a neviditeľne, a zákazník to zistí, keď je vrecúško, ktoré v nedeľu zlisovali, v pondelok opäť mäkké. Voda má povrchové napätie a potrebuje dráhu určitej veľkosti; vzduch nie. Všade tam, kde je šev panelu, držiak ventilu, nášivka popruhu alebo zarážka zipsu okrajovo podvarené, vzduch to nájde.

Takže na tejto konštrukcii test vzduchu nie je náhradou za test vody. Ide o prísnejší test, ktorý je na každej jednotke rýchlejší a lacnejší a vak, ktorý drží vzduch, pohodlne udrží vodu.

Čo vlastne test zachytí

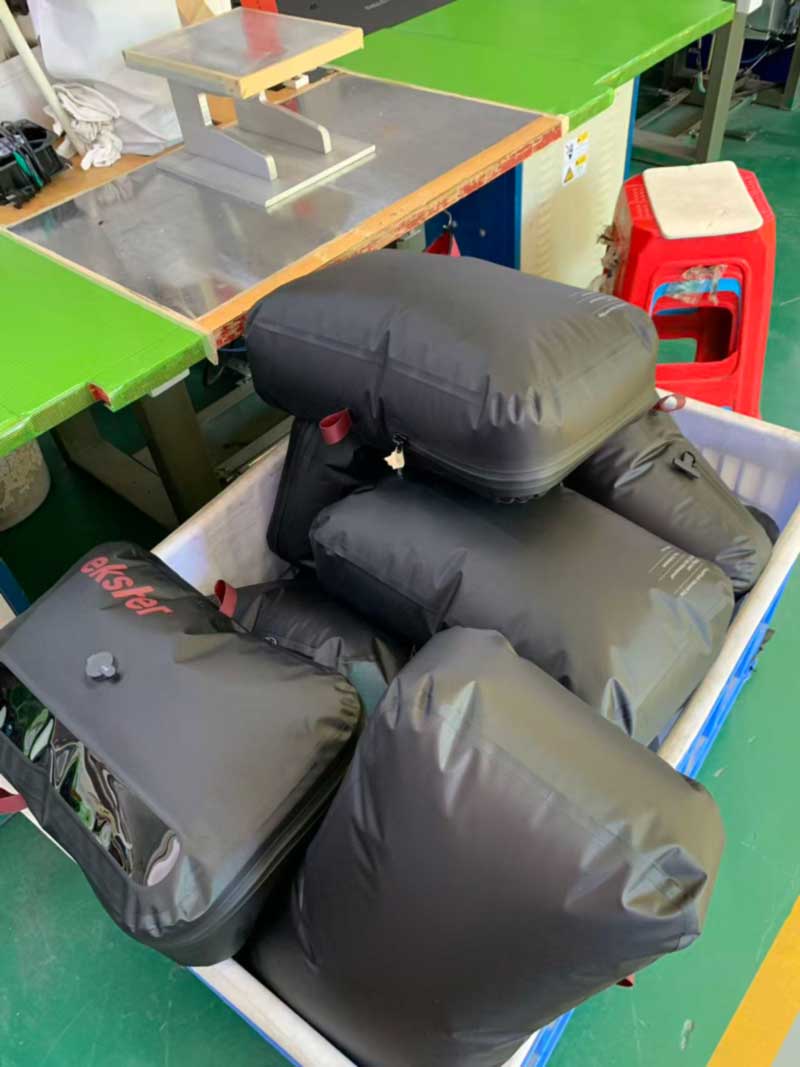

Každý vak sa nafúkne cez svoj vlastný ventil a nechá sa na hromade, kým operátor dávku prepracuje. Na tom bývaní záleží. Hrubá chyba – nezvarený roh, zle sediaci ventil – sa prejaví v priebehu niekoľkých sekúnd. Chyby, ktoré stoja peniaze, sa prejavia v priebehu niekoľkých minút: vrece, ktoré je na vrchu stále pevné a o dvadsať minút neskôr výrazne mäkšie.

Špecifické body zlyhania, ktoré sledujeme na tomto tvare, sú tie, ktoré zváraná konštrukcia vždy koncentruje napätie do: rohov, kde sa zbiehajú tri panely a elektróda má najmenej rovnomerný kontakt; držiak ventilu, kde sa tuhý komponent stretáva s pružným plášťom; zakončenie zipsu, kde lineárne tesnenie musí prechádzať do zvarového švu; a akýkoľvek pásik alebo záplata rukoväte privarená na plochu, ktorá tiež nesie zospodu šev.

Jednotky, ktoré zlyhajú, sa vrátia späť na zváraciu lavicu s vyznačeným miestom úniku namiesto toho, aby boli zošrotované, čo je jedna z praktických výhod vysokofrekvenčného zvárania oproti lepiacej konštrukcii – krátke opätovné zvarenie na identifikovanom šve je legitímna oprava, nie záplata.

Overenie si môže kupujúci spustiť sám

Odberateľom vzduchotesných konštrukcií hovoríme, aby vykonali rovnakú kontrolu pri príchode, pretože nepotrebuje žiadne vybavenie a továreň si nemôže poradiť:

Náhodne otvorte kartón. Vezmite vrecko, vypustite vzduch cez ventil, kým sa škrupina nezrúti na seba, zatvorte ho a nechajte ho stáť niekde mimo cesty dvadsaťštyri hodín. Vráťte sa ďalší deň. Ak je stále zrútený, zvary, ventil a zips robia svoju prácu. Ak sa uvoľní späť do pôvodného tvaru, niečo na tejto jednotke unikne a otázka veľkosti vzorky sa stane ďalšou konverzáciou.

Dvadsaťštyri hodín je zámerne veľkorysých. Taška, ktorá prejde päťminútovým stláčaním, môže cez noc stále zlyhať a cez noc je bližšie k tomu, ako sa produkt skutočne používa – zabalený večer pred letom, nenafúknutý a kontrolovaný na lavičke.

Upstream: prečo musí byť zváranie správne hneď na prvýkrát

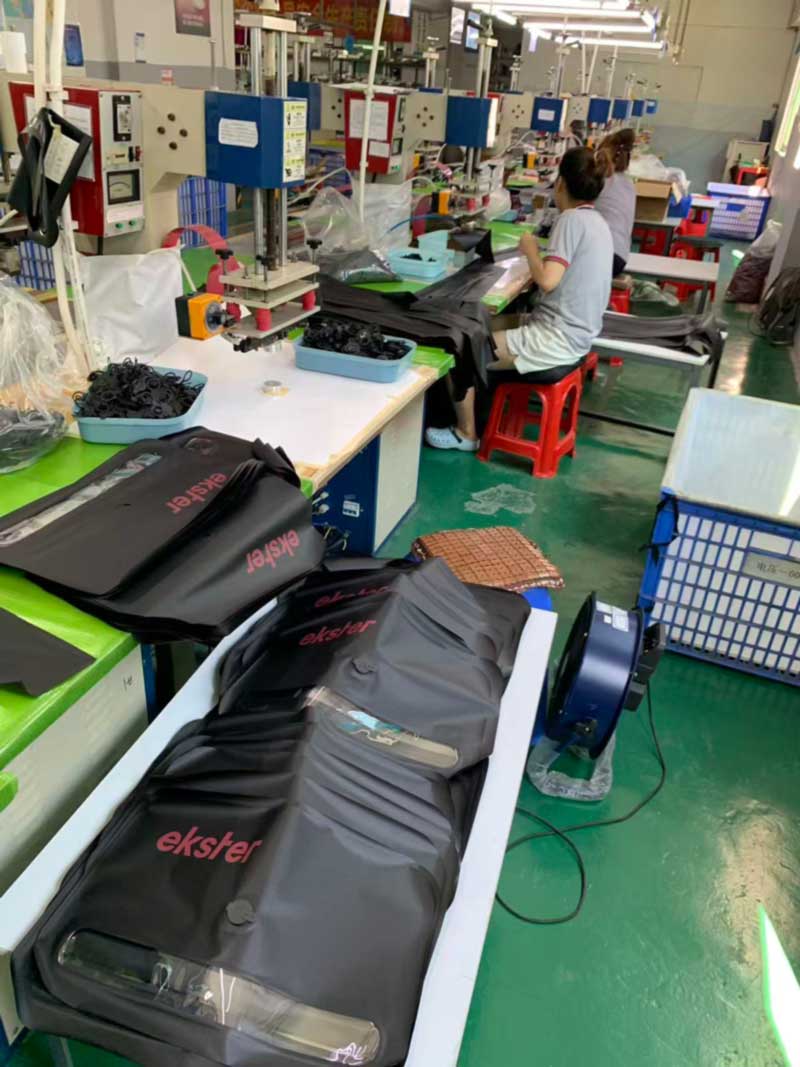

Testovacia oblasť funguje len preto, že zváracia podlaha je nastavená tak, aby vytvárala konzistentné švy a nie prijateľné. Každá časť tohto programu má svoju vlastnú kocku. Ventily, zipsové panely a hardvérové ​​záplaty sú privarené na vyhradených staniciach s ich vlastnými nástrojmi a nástroje sú pred otvorením série skontrolované podľa schválenia prvého kusu, namiesto toho, aby sa nastavovali hmatom, keď výstup začne unášať.

Vysokofrekvenčné zváranie spája materiál prostredníctvom vlastnej molekulárnej odozvy na pole namiesto zlepovania dvoch povrchov dohromady, čo je dôvod, prečo je správny zvar taký pevný ako základný materiál a prečo ten nesprávny nie je o niečo slabší, ale kategoricky odlišný. Neexistuje žiadny stredný stav, ktorý by prešiel kontrolou a zlyhal v prevádzke – čo je presne dôvod, prečo je 100% vzduchový test cenovo dostupný. Väčšina výstupu linky je buď jednoznačne dobrá, alebo zjavne nie.

Biele rukavice na lesklej čiernej

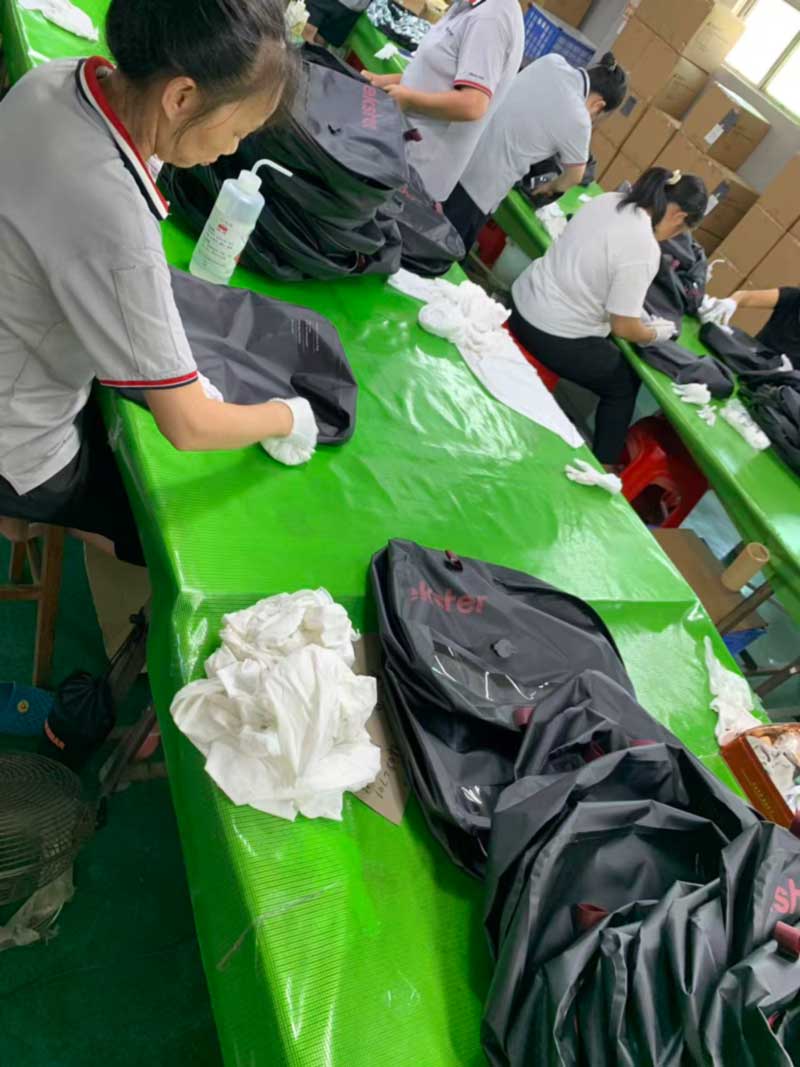

Po vzduchovej skúške sa vrecká presunú na čistenie. Operátori pracujú v bielych bavlnených rukaviciach s fľašami s rozpúšťadlom a handričkami, ktoré nepúšťajú vlákna, pričom utierajú každý panel skôr, ako sa taška dostane do blízkosti balenia.

Toto nie je rozmar. Zvarená čierna škrupina s vysokým leskom ukazuje všetko: odtlačky prstov pri manipulácii, slabé zvyšky po kontakte s nástrojmi, matnú škvrnu, kde panel spočíval na stole. Nič z toho neovplyvňuje výkon a všetko sa zobrazuje ako chyba pod osvetlením predajne alebo na fotke zákazníka pri rozbalení. Na takto tmavom a lesklom produkte je čistenie povrchu väčším podielom dokončovacej práce ako na akomkoľvek inom farebnom prevedení, ktoré používame, a je to rozdiel medzi kontrolou pri príchode, ktorá prejde a kontrolou, ktorá vyvolá diskusiu.

Rovnaká logika riadi aj zvyšok manipulačnej disciplíny: otočné nádoby vystlané látkou, takže škrupiny sa nikdy nedotýkajú lisovaných plastových rebier, ochranné návleky na hardvéri a vrecia položené naplocho, nie naskladané počas kontroly.

Počíta, separácia a druhý program na tom istom poschodí

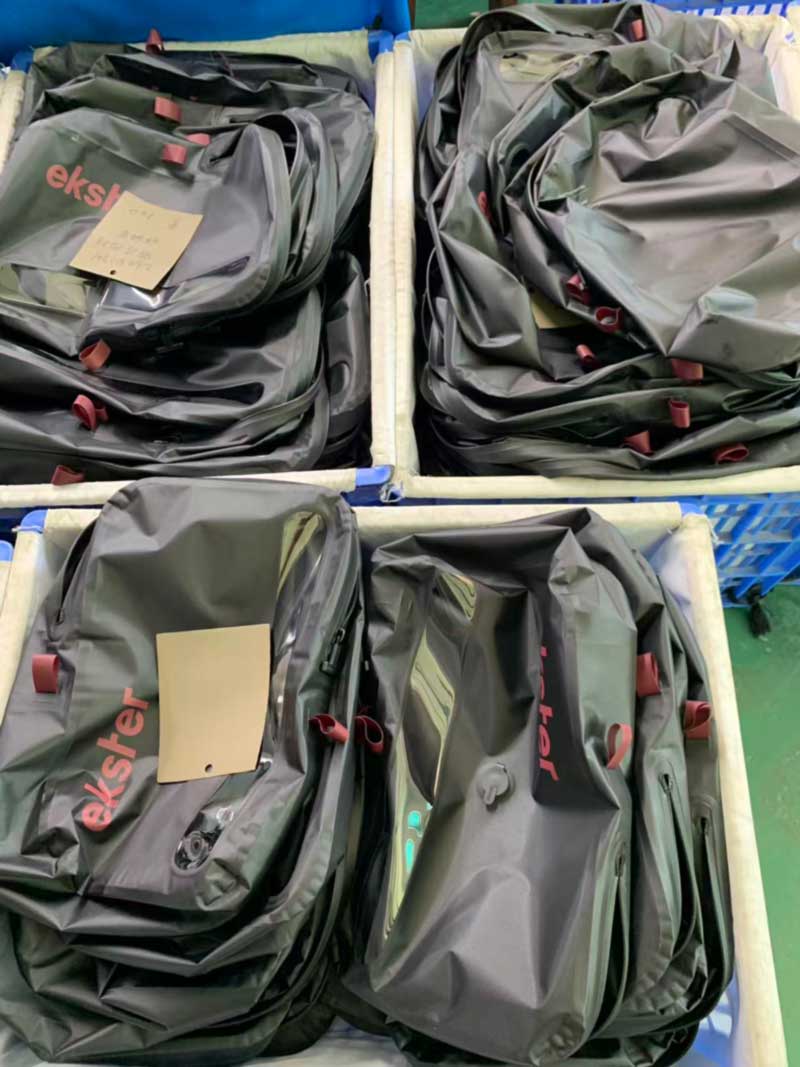

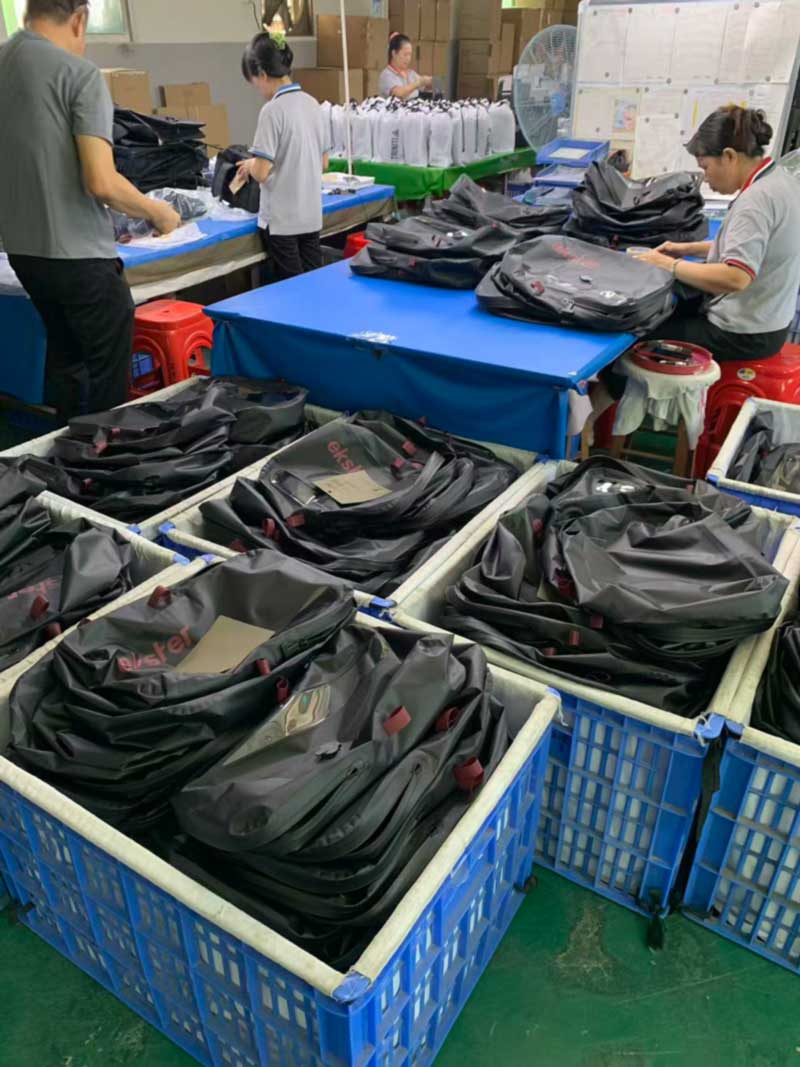

Hotové jednotky sa triedia do košov vystlaných látkou, jeden model do koša, pričom každý má ručne napísanú počítaciu kartu lícom nahor na tovare. Karty putujú s taškami do OQC a pred uzavretím kartónov sa porovnajú s baliacim zoznamom. Na priľahlých lavičkách súčasne prebiehal samostatný program – biele sťahovacie vrecia pre iného zákazníka, čo je presne tá situácia, keď označovanie košov a zostavovanie podľa modelu prestáva byť byrokraciou a začína byť dôvodom, prečo nič neskončí v nesprávnom kartóne.

Inline kontroly na tomto chode sa týkali funkcie ventilu a sedla, zdvihu zipsu a zapojenia tesnenia, zabezpečenia popruhu a rukoväte, polohy tlače a priľnavosti, rozdielu farieb v porovnaní so schváleným štandardom a celkového vzhľadu pri osvetlení lavice – navyše k testu 100 % retencie vzduchu.

Na hodnotenie a na to, čo si nebudeme nárokovať

Táto konštrukcia – plne zváraná škrupina, vzduchotesný zips, ventil – je overená pri skúške úplného ponorenia do vody trvajúcej dve hodiny alebo viac, v súlade s IPX7. Povieme to tu, pretože konštrukcia to podporuje.

Rovnako špecifickí sme aj v druhom smere. Naše vlastnécestovné vákuové kompresné vreckoje plne zvárané telo z TPU s utesneným zipsom a jednosmerným ventilom a má hodnotenie IPX6 – nie IPX7 – pretože je skonštruované tak, aby prežilo dážď, vlhkosť a rozliatie vo vnútri batožiny, a nie aby bolo ponorené. To isté platí aj o našomkompresný vak s integrovanou elektrickou pumpoua nášverzia s ručnou pumpou: obe udržia vákuum cez noc, obe sú odolné voči striekajúcej vode, prachu a vlhkosti a ani jedna nemá nárok na ponorenie, pretože kryt čerpadla a skrutkový uzáver predstavujú iný problém tesnenia ako zváraný panel. Roll-top tašky, denné batohy s vodeodolnými a nie vzduchotesnými zipsami a rámové tašky majú z rovnakého dôvodu protokol silného dažďa a prúdenia vody. Hodnotenie sleduje najslabší prvok v reťazci uzatvárania, nie najsilnejší prvok marketingovej kópie.

Rovnaký test na našom vlastnom kompresnom rozsahu

Vyššie popísaná dvadsaťštyrihodinová kontrola nie je niečo, čo si vyhradzujeme pre zákaznícke programy. Je to výrobný štandard na našej vlastnej lisovacej linke, kde zadržiavanie vákua predstavuje celkovú hodnotu produktu a nie vedľajšiu výhodu.

Theverzia s ručnou pumpouje najjasnejší prípad: skrutkový tesniaci ventil, piestové čerpadlo, až približne 70 % zníženie objemu vykládaného tovaru a vôbec žiadna elektronika – čo tiež znamená, že sa dodáva ako obyčajný letecký náklad bez dokumentácie k batérii. Theverzia s integrovanou pumpouprivarí puzdro čerpadla ABS priamo do panelu karosérie a spustí pätnásťsekundový cyklus z nabíjateľnej batérie USB-C, ktorá do kontrolnej súpravy pridá test tesnenia puzdra čerpadla a test cyklu nabíjania batérie. Thecestovná verzia len s ventilompumpu úplne spustí a stlačí tlakom ruky, v troch veľkostiach od víkendových základných vrstiev až po páperovú bundu alebo spací vak.

Všetky tri sú vysokofrekvenčne zvárané so zapečateným zipsom po celej dĺžke a všetky tri prechádzajú rozbalením, vákuovou extrakciou, dvadsaťštyrihodinovým statickým odpočinkom a určením úniku vzduchu pred zapečatením nádoby – testom, ktorý oddeľuje fungujúci kompresný vak od novinky.

Pre kupujúcich vyvíjajúcich vzduchotesné alebo kompresné produkty

Vzduchotesné konštrukcie sú odlišnou konverzáciou s citátmi od bežných vodotesných tašiek. Potrebujú špeciálne nástroje na každý diel, ventilový alebo uzatvárací systém vybraný pred zablokovaním vzoru, dlhší cyklus prvej vzorky a 100 % namiesto testovania netesnosti vzorky – a stoja za to len tam, kde výrobok skutočne používa vzduchové tesnenie, na kompresiu, vztlak alebo na hodnotenie ponoru.

Spoločnosť Sealock vyrába vodotesné vybavenie už viac ako 20 rokov, pričom vysokofrekvenčné zváranie a interné šitie bežia vedľa seba v Dongguan a v našom zariadení v Hočiminovom meste, takže kupujúci si môžu vybrať pôvod, ktorý vyhovuje ich tarifnej pozícii, bez opätovného vyjednávania špecifikácií. Štandardné podmienky sú FOB Guangdong, 7 – 15 dní na odber vzoriek, 30 – 45 dní na hromadnú výrobu a MOQ od 300 kusov na väčšine modelov – 500 na trojveľkostnom kompresnom vaku s iba ventilom – s kontrolnými bodmi IQC, IPQC a OQC ako štandard a kontrolami SGS alebo QIMA sú k dispozícii na požiadanie.

Vyvíjame z náčrtu, vzorky konkurenta alebo hárku s cieľovými špecifikáciami ako rutinnú prácu a povieme vám, keď požadované hodnotenie nie je také, aké môže váš uzáver niesť. Pre výkresy, vzorky alebo cenovú ponuku nás kontaktujte nainfo@sealock.com.hk.
