Štyridsaťosem hodín v soľnej hmle: Ako testujeme hardvér na námornej vodeodolnej výbave

Suchá taška, ktorá bola na lodi dve sezóny, málokedy zlyhá, pretože sa látka vzdala. Zlyhá, pretože D-krúžok vykvitol nabielo a zachytil sa, jazdec už nebude bežať čisto po vodeodolnom zipse, karabína zanechala na bledom paneli pruh hrdze alebo nit napuchol a rozdelil materiál okolo neho. Soľ neútočí na časti tašky, o ktorých výrobcovia radi hovoria. Útočí na malé kovové komponenty, ktoré sú špecifikované neskoro vo vývoji, kupované za cenu a nikdy sa netestujú – a robí to spôsobom, ktorý premení funkčnú poruchu na poruchu vzhľadu a potom na poruchu tesnenia, zvyčajne v tomto poradí.

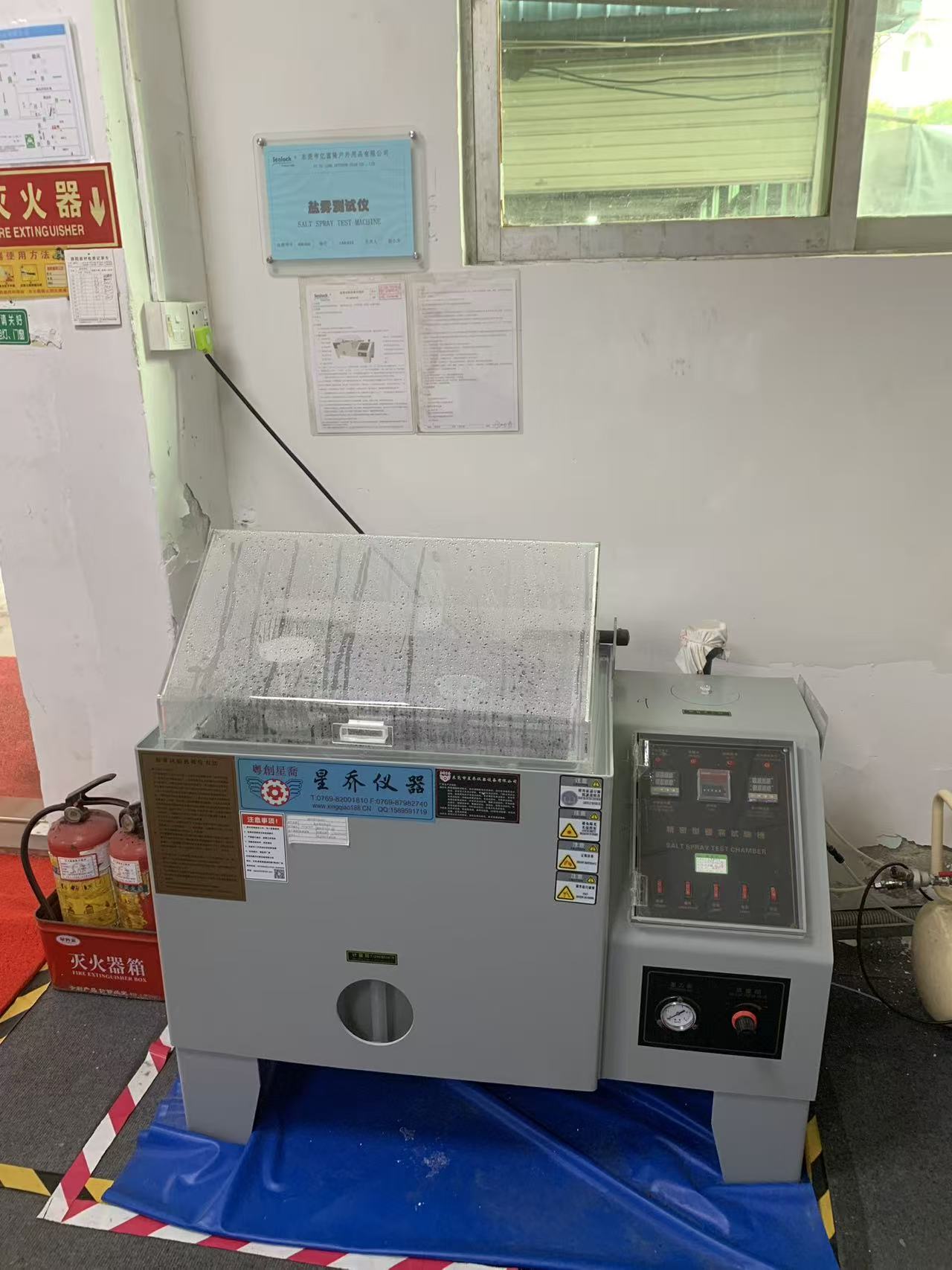

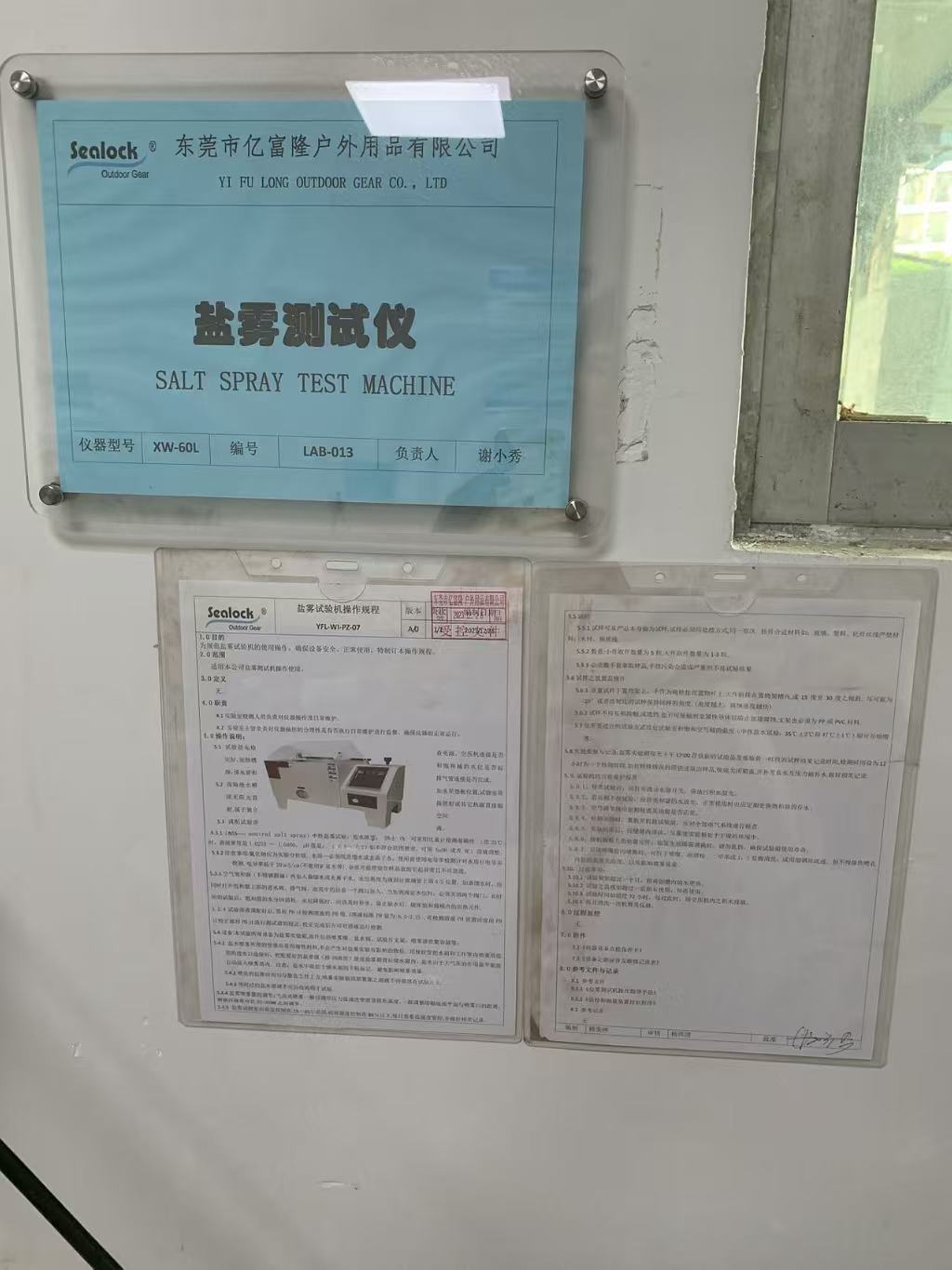

Prístroj, ktorý to zistí skôr ako zákazník, je komora na rozprašovanie soli: model XW-60L, číslo prístroja LAB-013, prevádzkovaný podľa riadeného postupu YFL-WI-PZ-07, revízia A/0, zo dňa 28. decembra 2023, externe kalibrovaný 19. decembra 2025 s rekalibráciou do 18. decembra, najmenej 20. decembra je neutrálny test soľného spreja v našom laboratóriu. Buď povlak vydržal stanovený počet hodín, alebo nie.

Čo je to vlastne soľný sprej

Neutrálny soľný sprej, zvyčajne písaný NSS, je najrozšírenejším zrýchleným testom korózie vo výrobe. Vystavuje materiály a nátery kontinuálne atomizovanej soľnej hmle pri kontrolovanej teplote v komore 35 °C s použitím 5 % roztoku chloridu sodného s pH udržiavaným medzi 6,5 a 7,2. Dva riadiace dokumenty sú ASTM B117 a ISO 9227, pričom ekvivalentným čínskym štandardom je GB/T 10125. Hmla sa vytvára nepretržite, usadzuje sa na vzorkách a odteká. Neexistuje žiadne cyklovanie mokro-suché, žiadne kolísanie teploty a žiadna ultrafialová zložka. Ide o jediný, neúprosný stav.

Táto jednoduchosť je silou aj obmedzením metódy. NSS nie je simuláciou mora. Nič v prírode neudrží komponent pri teplote 35 °C v nasýtenej soľnej hmle bez jediného intervalu sucha a korelácia medzi hodinami v komore a rokmi skutočnej prevádzky je natoľko voľná, že žiadne seriózne laboratórium nezverejní konverzný faktor. To, čo NSS robí vynikajúco, je diskriminácia. Dve pozinkované spony, ktoré vyzerajú identicky, stoja v rozmedzí niekoľkých centov a pochádzajú od rôznych dodávateľov, sa v komore so soľným sprejom čisto oddelia: jedna ukazuje bielu hrdzu po 24 hodinách, druhá je čistá po 72. Toto porovnanie je opakovateľné, je obhájiteľné a je základom, na základe ktorého je komponent schválený alebo zamietnutý.

Podmienky, ktoré dodržiavame

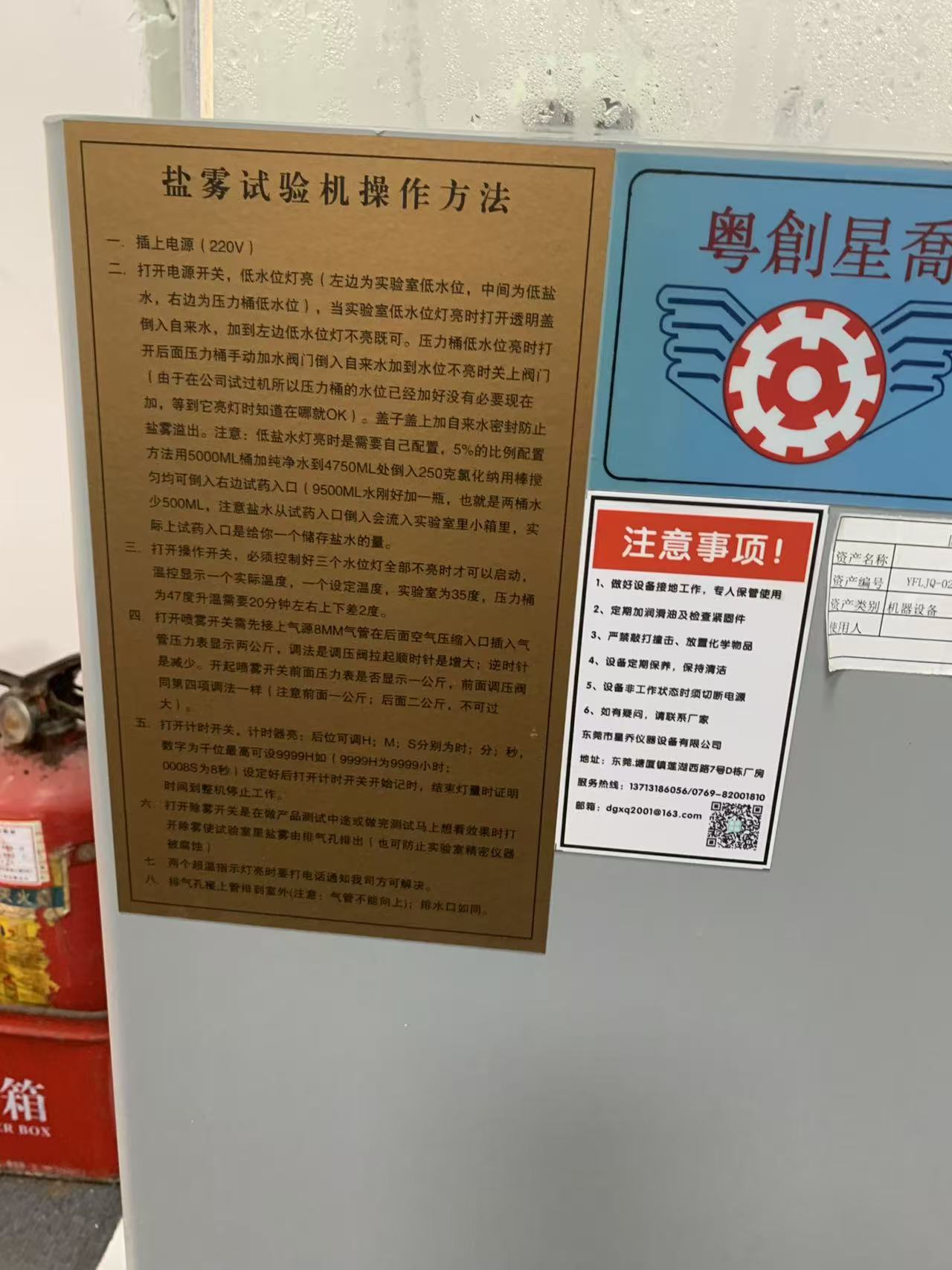

Prevádzkové parametre sú uvedené na samotnom stroji na štítku, ktorý obsahuje praktickejšie detaily ako väčšina príručiek k zariadeniam.

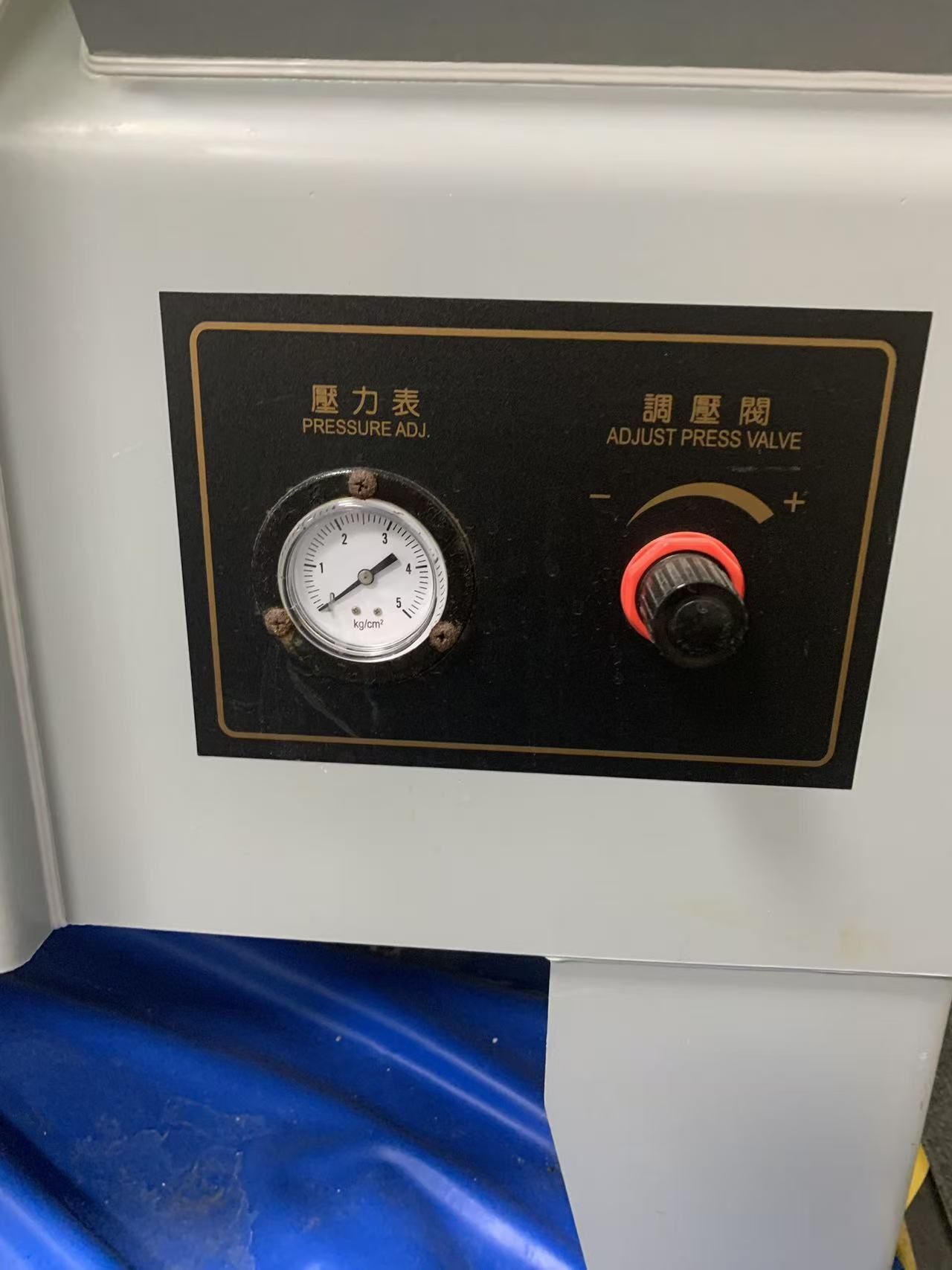

Soľanka je zmiešaná operátorom, nie je kupovaná hotová: 250 gramov chloridu sodného rozpusteného v čistenej vode doplneného na 4 750 mililitrov v 5-litrovej nádobe, premiešané na jednotný 5% roztok a naliate cez vstup pre činidlo. Komora beží pri 35 °C. Bubon s tlakovým nasýteným vzduchom beží teplejšie, pri 47 °C, a trvá približne dvadsať minút, kým dosiahne teplotu; dva ovládače na paneli ukazujú nastavené a skutočné hodnoty nezávisle a dvojstupňové rozpätie medzi nimi je pracovná tolerancia. Stlačený vzduch vstupuje cez 8 mm potrubie vzadu, regulované na približne 2 kg/cm² vzadu a približne 1 kg/cm² vpredu – a štítok výslovne varuje pred stúpaním, pretože pretlakovanie rozprašovača ničí kvalitu hmly bez zjavných príznakov na paneli.

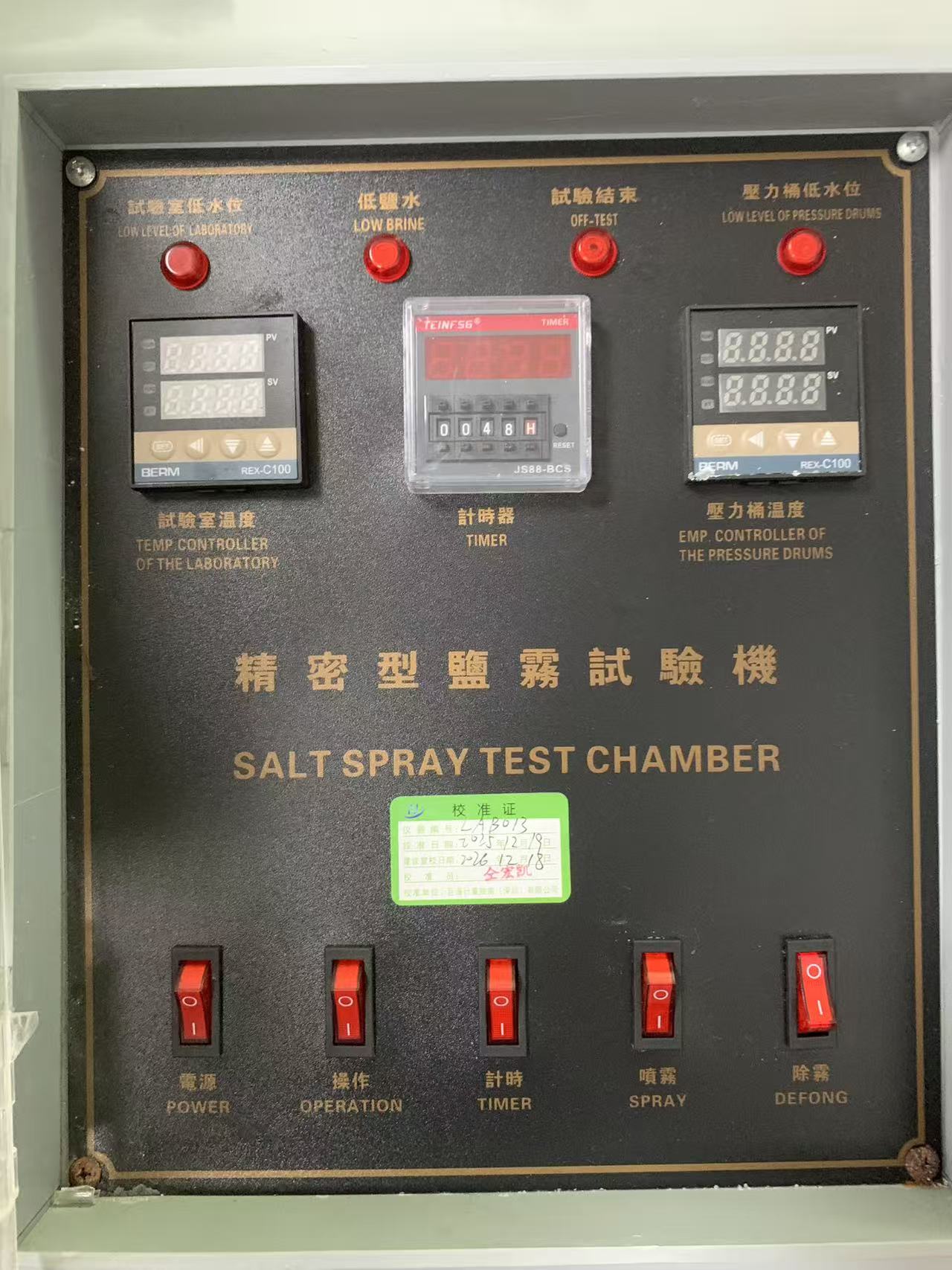

Tri nízkoúrovňové lampy strážia vodu v komore, soľanku a tlakový bubon a postup je jednoznačný: stroj možno spustiť až po zotmení všetkých troch. Spustenie rozprašovača nasucho alebo spustenie zvlhčovacej komory bez vody poškodí stroj a v tichosti zruší akýkoľvek prebiehajúci test. Časovač akceptuje až 9 999 hodín a vypne stroj v nastavenom bode, čo umožňuje 48- alebo 96-hodinový chod bez obsluhy.

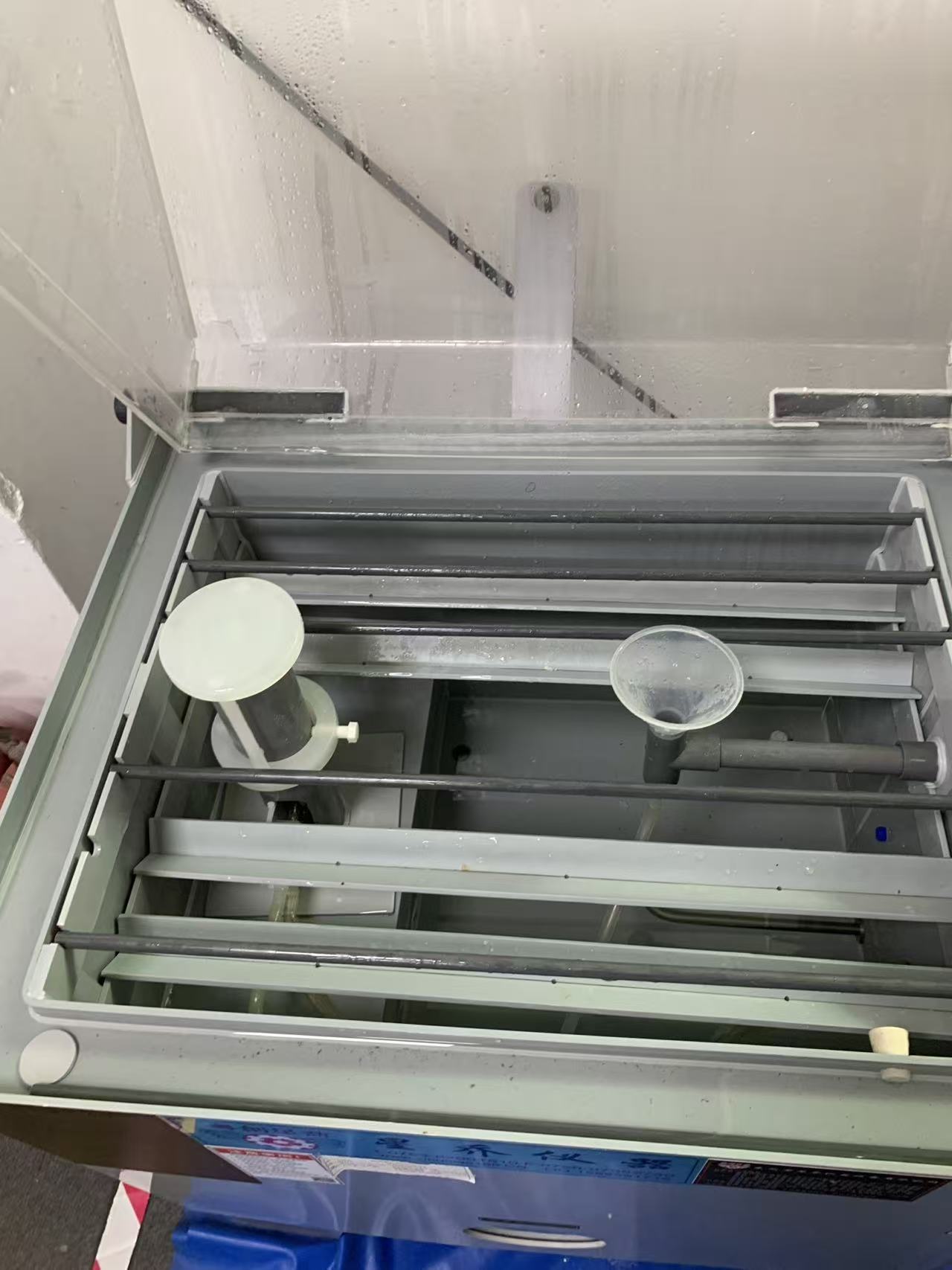

Samotná kvalita hmly je skôr overená ako predpokladaná. Zberný lievik a odmerný valec stoja vo vnútri komory počas chodov a usadený objem sa meria oproti štandardnej požiadavke približne 1 až 2 mililitre na 80 štvorcových centimetrov za hodinu, spriemerované za predĺžené obdobie zberu. Komora, ktorá má teplotu, tlak a koncentráciu, ale dodáva nesprávnu rýchlosť vypadávania, produkuje čísla, ktoré nič neznamenajú, a lievik je jediná vec, ktorá to zachytí.

Ako vchádzajú exempláre

Umiestnenie nie je detail. Je to väčšina testu.

Vzorky sú namontované čelom k hmle a naklonené približne 15 až 30 stupňov od zvislej polohy, takže kondenzát odteká a nie sa hromadí. Súčiastka ležiaca naplocho zhromažďuje v každej priehlbine kaluž koncentrovanej soľanky, čo vytvára lokalizovaný útok, ktorý nemá nič spoločné so skutočným výkonom náteru a všetko súvisí s tým, ako bol položený. Podpery a vešiaky sú nekovové – sklo, plast alebo PVC – pretože kovový vešiak v kontakte s pokovovanou vzorkou vytvára galvanický pár a koroduje vzorku v kontaktnom bode dlho predtým, ako by náter sám zlyhal.

Vzorky sa navzájom nedotýkajú a sú usporiadané tak, aby odtok z jednej nemohol kvapkať na druhú. Soľný kondenzát nesúci rozpustenú meď alebo železo z protiprúdnej časti zaútočí na spodnú časť s pôsobivou rýchlosťou a výsledná správa je fikcia. Malé komponenty sa dodávajú v niekoľkých kusoch na šaržu, takže jediná anomálna časť nerozhoduje o výsledku; veľké zostavy idú jednotlivo.

Keď sa cyklus skončí, funkcia odhmlievania sa zapne pred otvorením veka. Tým sa komora odvetráva cez výfuk a neuvoľňuje soľnú hmlu do laboratória, kde nájde každý iný prístroj v miestnosti. Stojí za to otvorene povedať, prečo na tom záleží: neopatrne odvetraná komora soľného spreja pomaly koroduje presné vybavenie okolo seba a poškodenie sa prejaví až o mesiace neskôr ako unášaná kalibrácia na strojoch, ktoré nikto nepripojil k soľnému postreku.

Čo testujeme a ako dlho

Pri vstupnej kontrole tu prechádza všetko kovové, čo ide na vodotesnú tašku: spony a ich kovové kolíky, D-krúžky a O-krúžky, trojklzné klzáky, karabíny a karabíny, nity a očká, magnetické a mechanické uzávery, jazdce a ťahadlá zipsov a kovové zuby na nevodotesných zipsoch. Hardvér je kvalifikovaný dodávateľom a žrebom, nie raz pri vývoji a nikdy viac.

Trvanie je dané povrchovou úpravou a zamýšľaným prostredím a priemyselné zvyklosti sú dobre zavedené. Bežné modro-biele zinkovanie sa zvyčajne vyžaduje, aby nevykazovalo žiadnu bielu hrdzu po 48 hodinách a žiadnu červenú hrdzu po 72 hodinách; farebne pasivovaný zinok je udržiavaný na 72 hodinách bez bielej hrdze a 96 hodín bez červenej; čierny zinok na 96 a 120, resp. Námorné nerezové komponenty sa prevádzkujú oveľa dlhšie, v stovkách hodín, a hodnotenie sa vykonáva podľa ochrany a vzhľadu na stupnici od 0 do 10, kde náročné špecifikácie vyžadujú hodnotenie 9 alebo lepšie.

V prípade všeobecných vonkajších produktov prevádzkujeme 24 až 48 hodín ako podmienku skríningu. Pri programoch určených na rybolov, plachtenie a námorný maloobchod – kategóriu, kde sedia najnáročnejší kupujúci – trvá kvalifikácia dlhšie a akceptačné kritériá sa sprísňujú, pretože tieto produkty žijú v soli permanentne, namiesto toho, aby sa s ňou príležitostne stretávali.

Klasifikácia vzhľadu je len polovicou hodnotenia. V prípade dielov so závitom, pántov a akýchkoľvek pohyblivých komponentov sa funkcia overuje aj po skúške: diel musí stále zaberať, zasúvať sa alebo kĺbiť bez zadretia alebo zaseknutia. Toto je klauzula, ktorá je pre našu kategóriu najdôležitejšia. Jazdec zipsu, ktorý vykazuje len slabú koróziu, ale vyvinul dostatočnú drsnosť povrchu na to, aby ťahal za polymérové ​​tesniace pery vodotesného zipsu, zlyhal, bez ohľadu na hodnotenie jeho vzhľadu, pretože na zváranom vodotesnom vrecku je uzáver tesnením. Pracka, ktorá po 48 hodinách pevne zapadne, predstavuje záručnú reklamáciu, ktorá čaká osemnásť mesiacov.

Porucha, na ktorej najviac záleží na zváraných taškách

Existuje režim korózie špecifický pre našu konštrukciu, ktorý iba hardvérový pohľad na soľný sprej úplne chýba.

Na vysokofrekvenčnom zváranom vreci je cez vodotesnú membránu často pripevnený kovový hardvér – nit cez panel, očko cez zváranú záplatu, D-krúžok na kotve popruhu pripevnený k ploche TPU. Keď ten kov koroduje, nevyzerá to len zle. Produkty korózie sú objemnejšie ako kov, ktorý nahrádzajú, takže korózny nit sa vo svojom otvore roztiahne a napne materiál okolo neho a samotné korózne soli migrujú do rozhrania medzi kovom a polymérom. Toto rozhranie je tesniace rozhranie. To, čo začalo ako kozmetická sťažnosť na hrdzavý nit, sa stáva pomalým únikom cez prienik, ktorý bol pri odoslaní vrecka vodotesný.

Produkty korózie tiež farbia. Krvácanie oxidu železitého cez zváraný panel svetlej farby je trvalé a na bledých alebo bielych výrobkoch je to jeden z najbežnejších kozmetických dôvodov vrátenia v námorných kategóriách. Tam, kde je riziko zafarbenia, idú testované vzorky priamo z komory do našejštandardná farebná skrinka svetelného zdroja, pretože škvrna posudzovaná pri osvetlení dielne a škvrna posudzovaná podľa D65 sú dve rôzne hodnotenia.

Nástroje, ktoré nasledujú, sú rovnako dôležité. Skorodované posúvače idú narecipročný test životnosti zipsutakže prevádzkovú silu po korózii možno merať skôr ako posudzovať podľa pocitu. Tam, kde to vyžaduje námorný program, hardvér starne vkomora na teplotu a vlhkosťpred vystavením soli, čo je bližšie k skutočnej sekvencii, ktorú komponent zažíva na palube, než samotná soľná hmla. A tam, kde sa kovový komponent lepí a nie mechanicky fixuje, je spoj následne testovaný na odlupovanietester ťahu a odlupovania, pretože prienik soli do spojovacej línie znižuje priľnavosť dlho predtým, než sa stane viditeľnou.

Čo by mal kupujúci špecifikovať

Hardvérová špecifikácia, ktorá hovorí „testované soľným sprejom“, nestojí za nič. Vykonateľné sú štyri položky.

Uveďte normu a verziu — ASTM B117 alebo ISO 9227, a ak druhá, ktorý variant, keďže neutrálna, kyselina octová a soľný sprej urýchľovaný meďou nie sú zameniteľné a prinášajú výsledky, ktoré sa nedajú navzájom porovnávať. Pomenujte trvanie v hodinách. Pomenujte akceptačné kritérium oddelene pre bielu hrdzu a červenú hrdzu a uveďte, či je potrebné overenie funkčnosti po skúške. A uveďte, ktoré komponenty sú zahrnuté, pretože „hardvér“ v špecifikácii a „hardvér“ v kusovníku sú zriedkavo ten istý zoznam; Predovšetkým posuvné prvky a ťahadlá sa často považujú za zahrnuté a často nie sú.

Kupujúci, ktorí dodávajú svoj vlastný schválený hardvér, by mali stále žiadať údaje o soľnej mlze na úrovni šarže, a nie jednorazový certifikát. Hrúbka pokovovania a kvalita pasivácie sa medzi výrobnými sériami v pokovovacej dielni líšia a komponent schválený pred osemnástimi mesiacmi na certifikáte nie je dôkazom šarže v tomto kontajneri.

Často kladené otázky

Rovná sa 48 hodín soľného spreja konkrétnemu počtu rokov v prevádzke?

Nie a každý dodávateľ, ktorý ponúka konverziu, preháňa, čo táto metóda dokáže. Soľný sprej je porovnávací a skríningový nástroj: porovnáva nátery proti sebe a podľa definovaného prahu za rovnakých podmienok. Skutočný život závisí od cyklovania mokro-sušenie, UV, mechanického opotrebovania, zvykov oplachovania a teploty, z ktorých nič nie je prítomné v komore.

Je hardvér z nehrdzavejúcej ocele imúnny?

Nie. Austenitické nehrdzavejúce triedy dobre odolávajú všeobecnej korózii, ale zostávajú citlivé na jamkovú a štrbinovú koróziu v chloridovom prostredí, najmä tam, kde komponent sedí na tkanine alebo popruhu a zostáva vlhký. Na stupni tu veľmi záleží a je to jedna z oblastí, kde špecifikácia, ktorá jednoducho hovorí „nehrdzavejúca“, vyžaduje náhradu.

Môžu sa testovať celé hotové vrecká alebo len komponenty?

Oboje v závislosti od kapacity komory. Testovanie komponentov pri vstupnej kontrole je miesto, kde sa robí väčšina rozhodnutí, pretože je rýchlejšie a izoluje premennú. Testovanie na úrovni zostavy sa vykonáva, keď ide o interakciu – kovovú armatúru proti špecifickej potiahnutej tkanine alebo hardvér v kontakte s odlišným kovom inde na výrobku.

Používajú sa testované vzorky opakovane?

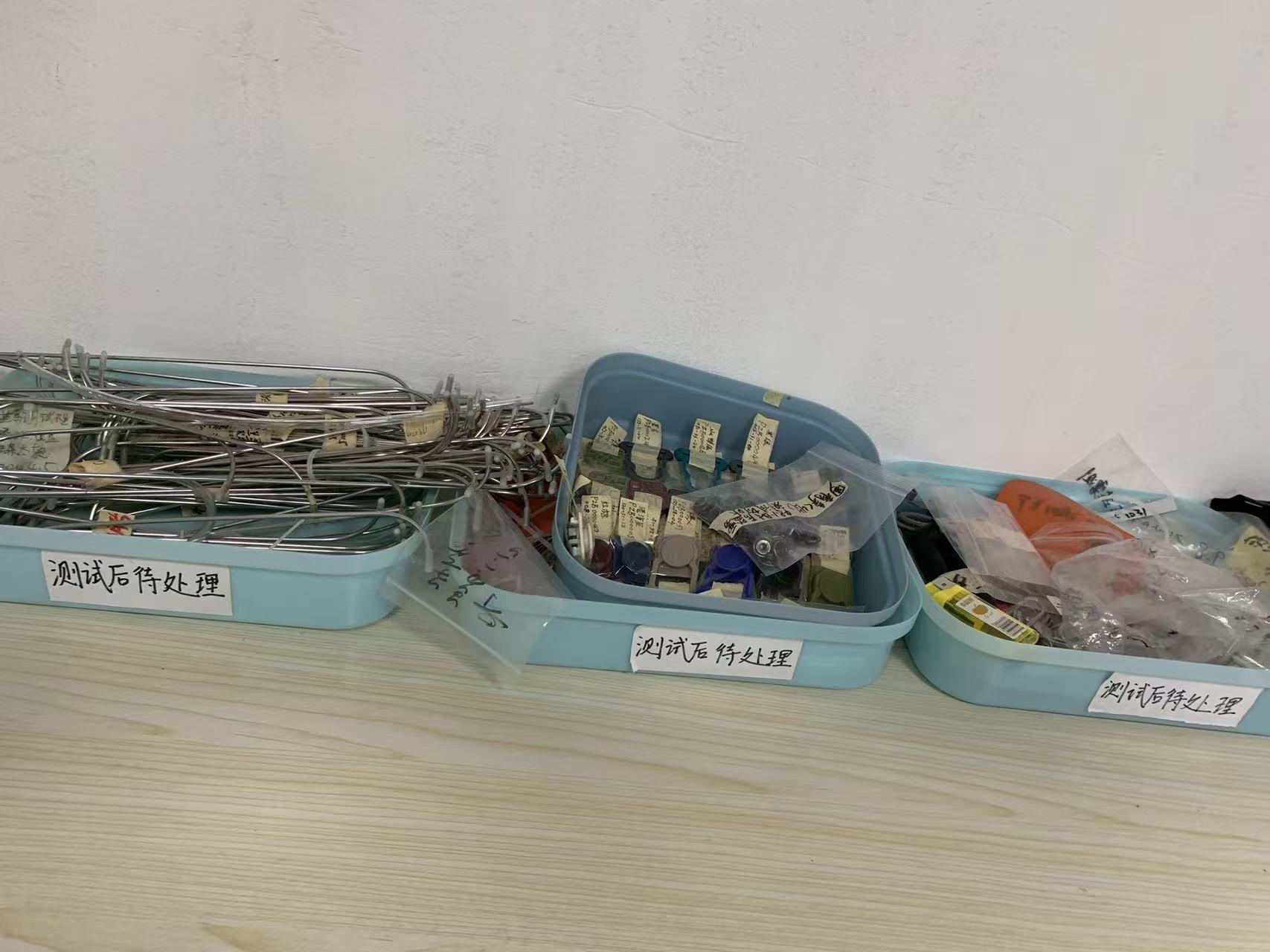

Nikdy. Soľný sprej je deštruktívny bez ohľadu na to, či diel prejde alebo nie, a vystavené komponenty sú označené a držané na účely likvidácie, a nie vrátené do výrobného skladu. Toto je štandardná prax v rámci nášho deštruktívneho testovania a je kontrolovateľná.

Môžete prejsť na vlastný protokol o korózii zákazníka?

áno. Trvanie, koncentrácia soľanky, uhol, triedenie prijateľnosti a funkčné kontroly po teste sú stanovené postupom a nie sú stanovené strojom. Tam, kde protokol značky vyžaduje podmienky s kyselinou octovou alebo meďou, ktoré nepatria do nášho interného rozsahu, spustíme interne neutrálny soľný sprej a špecifikovaný variant pošleme do akreditovaného laboratória tretej strany.

Kde to sedí v seriáli

Soľný sprej je jediný test v našom laboratóriu, ktorý skúma časť vrecka, na ktorú väčšina ľudí ani nepomyslí, kým neprestane fungovať. Tkanina, zvary a prešívanie priťahujú pozornosť; pracka, posúvač a D-krúžok rozhodujú o tom, či je výrobok ešte použiteľný v treťom roku. Najmä v námorných a rybárskych programoch sú to komponenty, podľa ktorých ju zákazníci značky budú posudzovať.

Sealock vyrába vysokofrekvenčné zvárané vodotesné zariadenia už viac ako dvadsať rokov z Dongguan, Čína a Hočiminovo mesto, Vietnam, pre námorné a outdoorové značky vrátane AFTCO, West Marine, SIMMS, PENN, attwood a Musto. Ak by ste chceli náš protokol o skúške korózie alebo chcete, aby sa kvalifikácia hardvéru zapísala do vašej vlastnej zmluvy o kvalite pred tým, ako sa zaviaže náradie, napíšte nainfo@sealock.com.hk.
