Vo výrobnom závode: Ako sa vyrába Hi-Vis vodotesná taška na motorku v Sealock

Väčšina prehliadok továrne sú fotografie čistých podláh. Toto je práve prebiehajúca výroba – vysoko viditeľný fluorescenčný motocyklový batožinový program, ktorý sa presúva cez naše zariadenie v Dongguane od zváraného panelu až po hotovú jednotku testovanú na vzduchu. Vďaka farbe je nezvyčajne ľahké ho sledovať: každá fáza v sekvencii je rovnako fluorescenčná žltá, takže jediná prechádzka po linke ukazuje, ako sa výrobok pred vami skladá.

Je to tiež užitočný program na zdokumentovanie, pretože batožina na motorku stojí na náročnom konci toho, čo musí vodotesná zváraná konštrukcia prežiť. Zadný vak alebo tankový vak je vystavený nepretržitému dažďu pri diaľničnej rýchlosti, cestnému spreju nesúcemu posypový materiál a soľ, UV žiareniu, vibráciám, teplu zo stroja pod ním a opakovanému napínaniu popruhu o tvrdú montážnu dosku. Cez to všetko musí zostať utesnené a zároveň zostať viditeľné v noci. Veľmi málo z toho, čo to umožňuje, je viditeľné v konečnom produkte.

Prvá fáza: vysokofrekvenčné zváranie

Všetko na tomto produkte, ktoré musí zostať vodotesné, je zvárané, nie šité. Vysokofrekvenčné zváranie prechádza elektromagnetickým poľom cez materiál potiahnutý TPU, ktorý excituje molekuly polyméru a vytvára teplo zvnútra samotného materiálu, namiesto toho, aby ho privádzalo zvonku. Pod tlakom matrice sa dve strany spoja do jednej homogénnej časti. Neexistujú žiadne otvory pre ihly, ktoré by sa potom mali zalepiť, a žiadna páska na švy, ktorá by sa dala odlepiť v treťom roku.

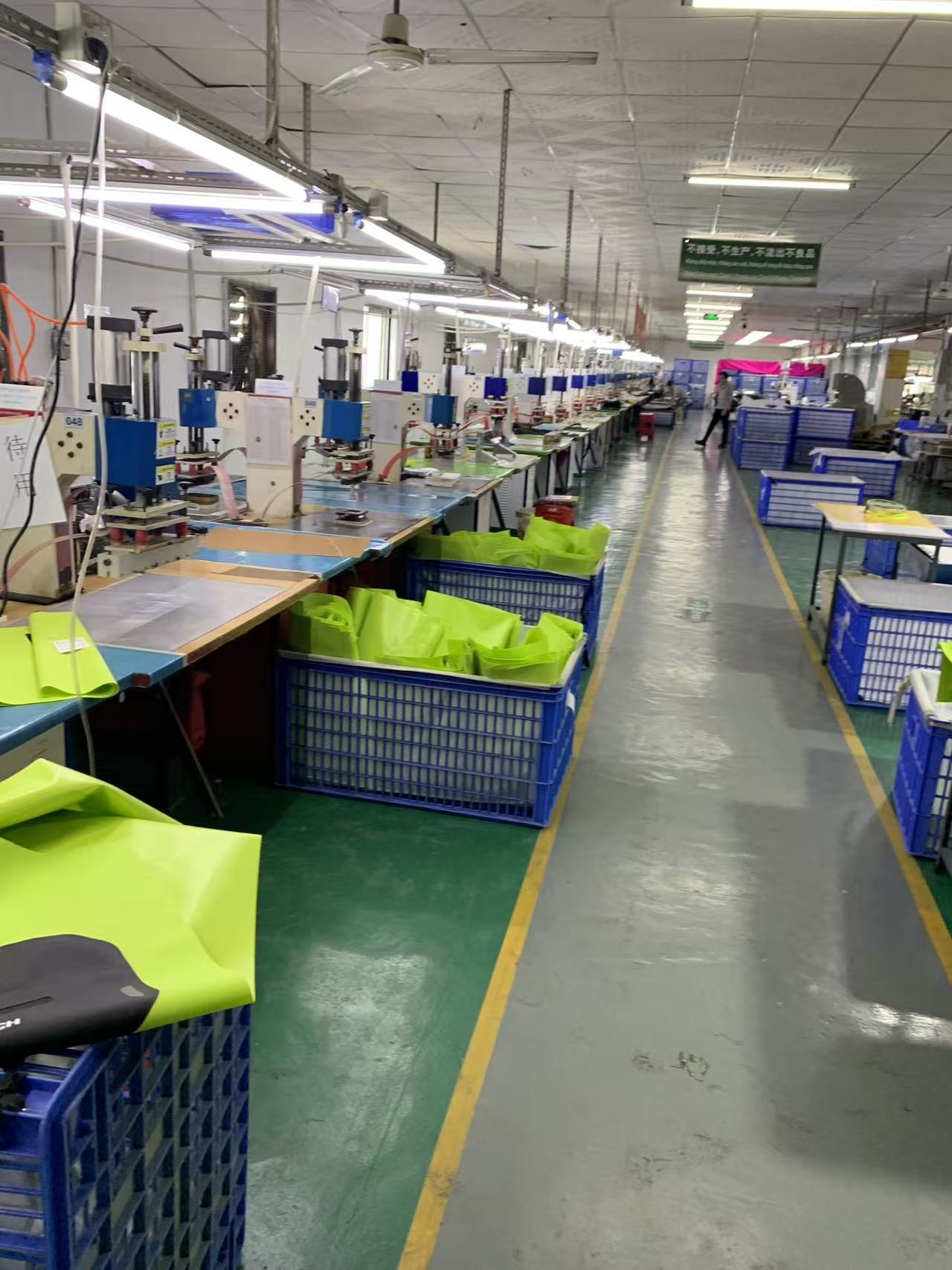

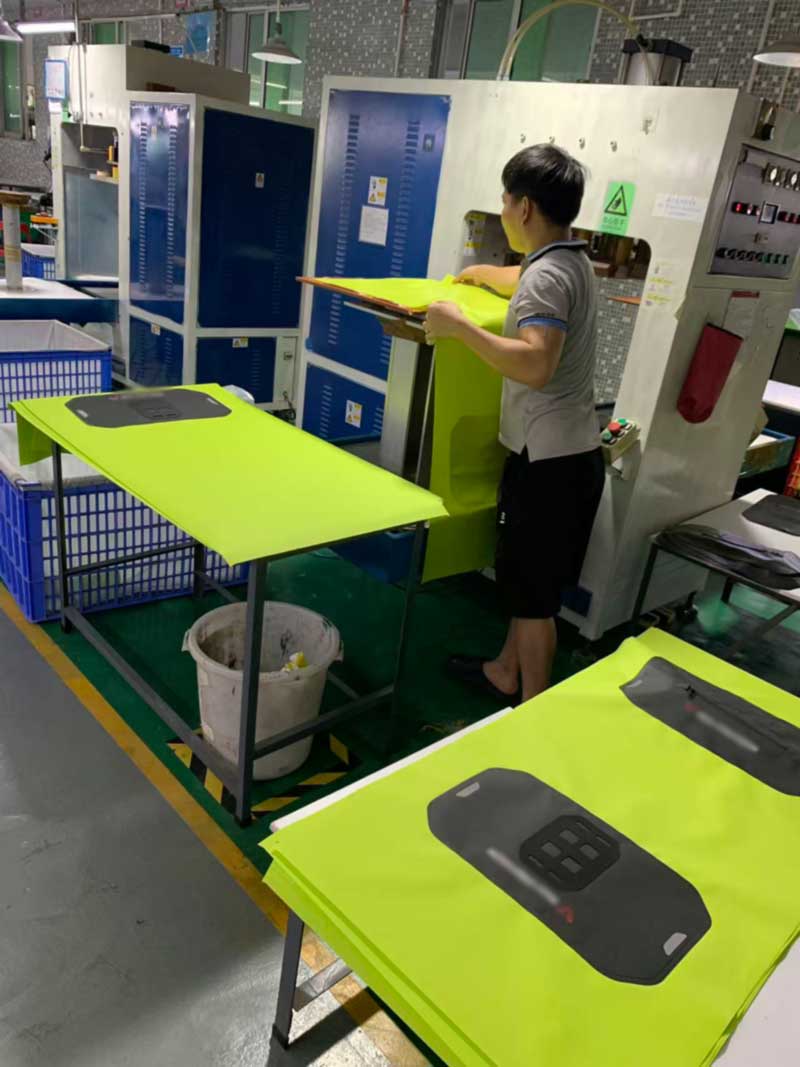

Linka vedie jednu stanicu na zvar. Operátor umiestni odrezaný panel k dorazom matrice, zatvorí ochranný kryt a spustí stroj; matrica, čas zotrvania, nastavenie výkonu a čas chladenia sú pevne stanovené kartou parametrov na stanici, a nie úsudkom operátora. Tu žije disciplína. Zvar, ktorý je čiastočne pod napätím, vyzerá identicky ako správny zvar, prejde náhodným ťahom a zlyhá odlúpnutím na prednej hrane niekde okolo tisícky zaťažovacích cyklov. To je presne naše zlyhanietestovanie nárazom oscilácieatestovanie pevnosti odlupovaniaexistujú, aby ich bolo možné zachytiť, a prečo sú parametre zvárania kvalifikované na kupónoch pred začatím výrobnej zákazky a nie upravované za behu.

Druhá fáza: šitie vzoru pre nosnú výstuž

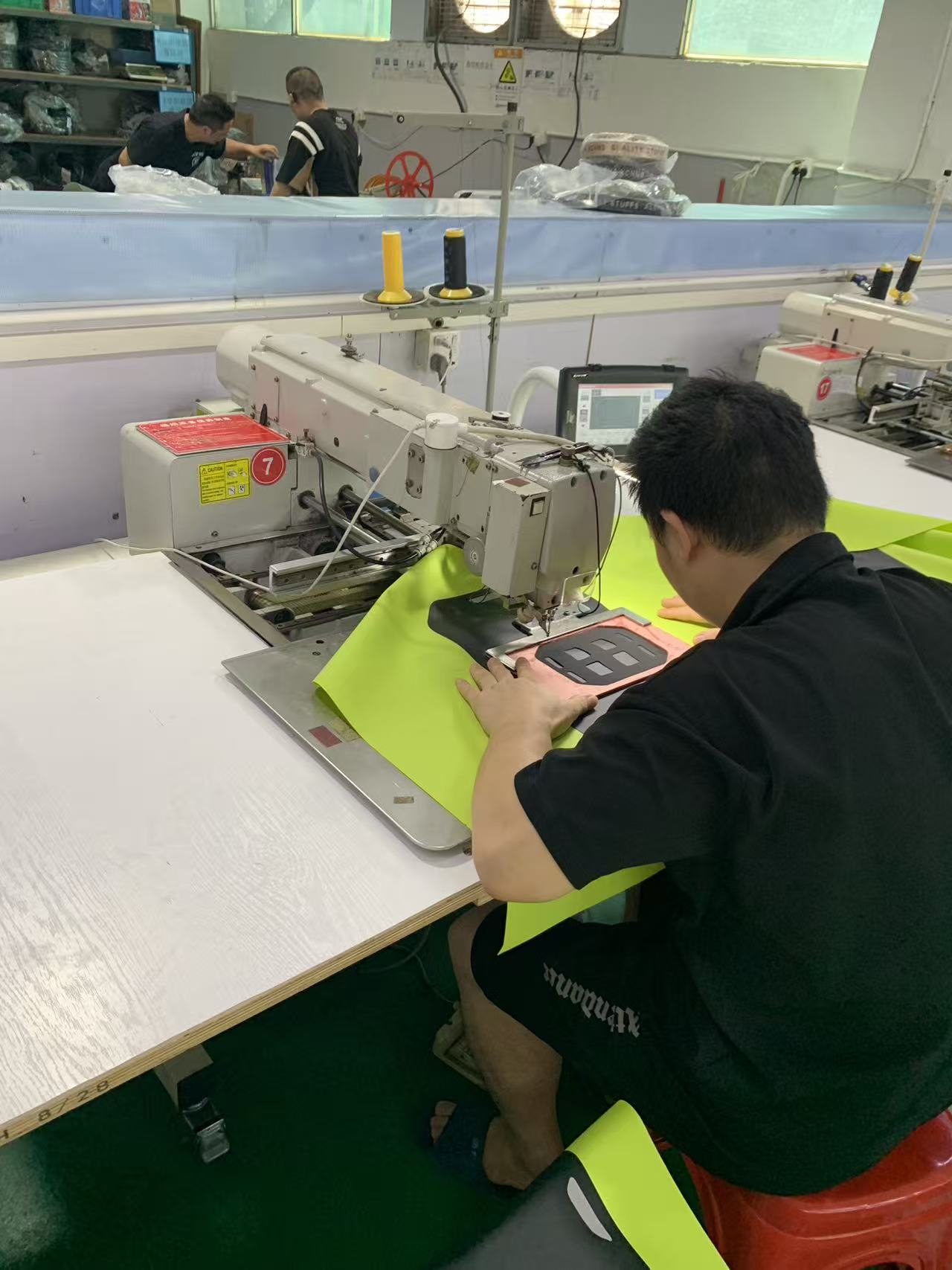

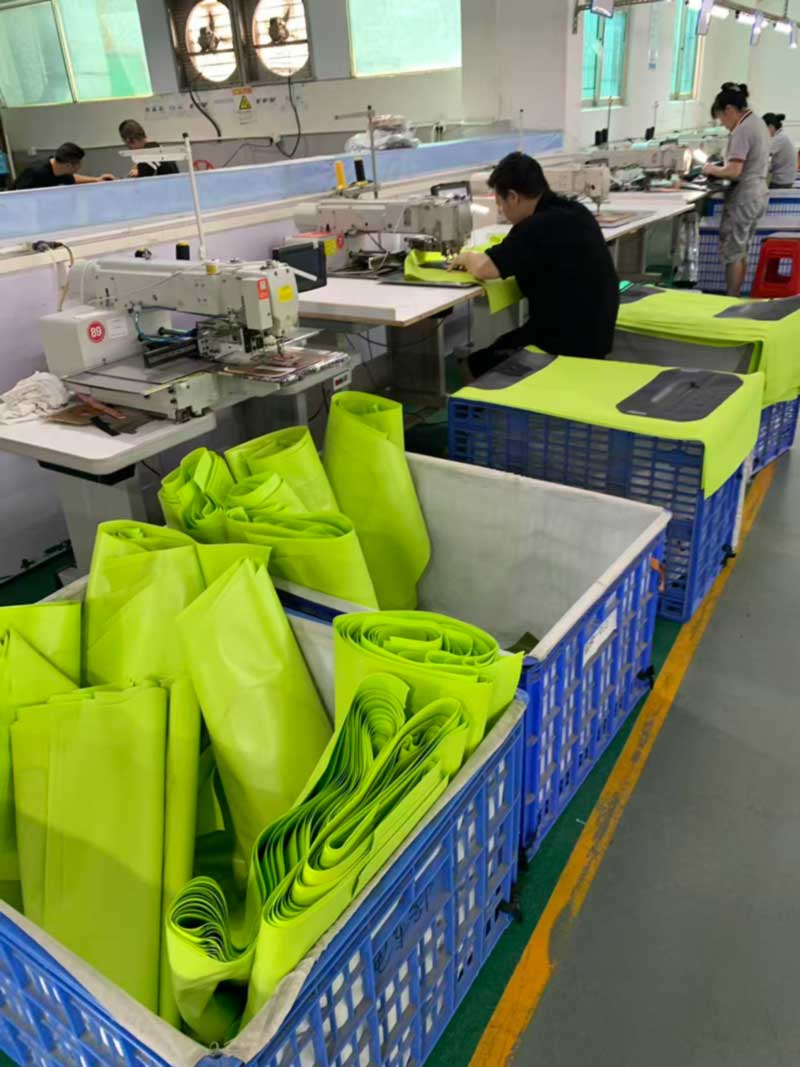

Nie každý spoj na nepremokavej taške by mal byť zvarený a predstieranie opaku produkuje horšie produkty. V tomto programe je tmavý výstužný panel, ktorý nesie montážny materiál, pripevnený na šijacom stroji s programovateľným vzorom, ktorý vykonáva uloženú dráhu stehu identickú na každej jednotke.

Zdôvodnenie je mechanické. Zváraný spoj je extrémne pevný v šmyku a pomerne zraniteľný v odlupovaní; zošívaný spoj rozdeľuje sústredené bodové zaťaženie na mnoho kotviacich bodov a toleruje opakované jednosmerné ťahanie, ktoré aplikuje montážny pás. Tam, kde je dráha zaťaženia koncentrovaná a cyklická – montážna doska, kotva s pevným bodom – šitie prekonáva zváranie a tam, kde musí byť spoj vodotesný, je zváranie jedinou úprimnou odpoveďou. Inžinierske práce rozhodujú o tom, ktorá je ktorá, a potom sa ubezpečujú, že zošitá oblasť sedí mimo zapečatenej obálky alebo je sama podložená zváranou bariérou.

Programovateľný stroj tu má význam z dôvodu, ktorý nemá nič spoločné s rýchlosťou. Ručne vedené šitie sa líši medzi operátormi a medzi prvou a štyristotinovou jednotkou zmeny. Uložená cesta nie. Keď vlastný tím kvality značky vyberie tri jednotky z rôznych kartónov a porovná zošívanie výstuže, mal by sa na rovnaký produkt pozerať trikrát.

Tretia etapa: montáž

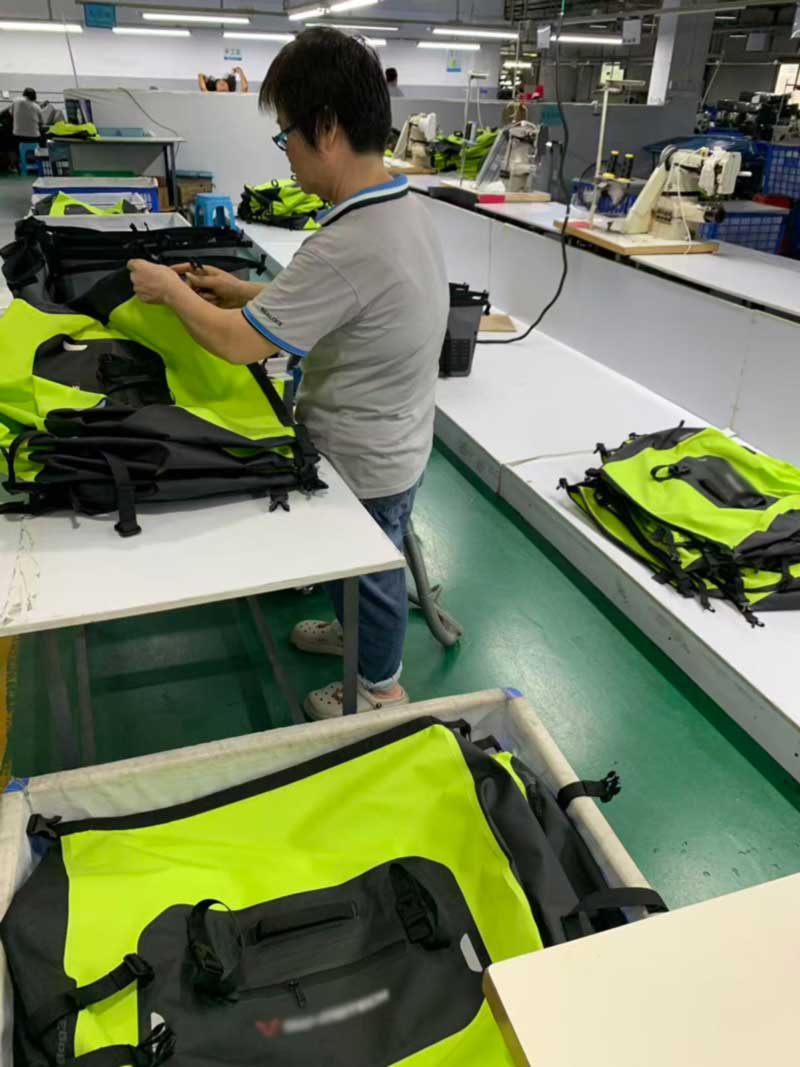

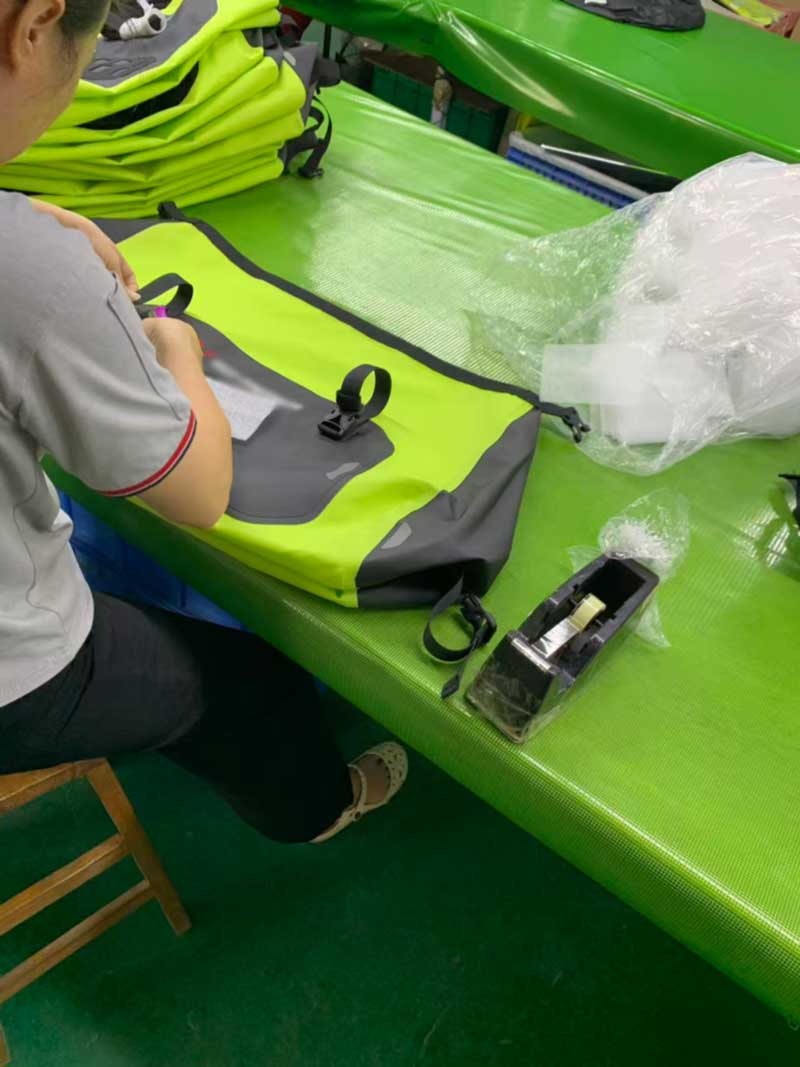

Montáž je miesto, kde sa ploché komponenty stávajú taškou: telo k základni, uzatvárací systém, vnútorná štruktúra, okrajová väzba, potom popruh, pracky, nastavovače a hardvér. Je to pracovne najnáročnejšia etapa na linke a etapa s najväčším počtom príležitostí na zavedenie defektu, ktorý žiadny stroj nezachytí.

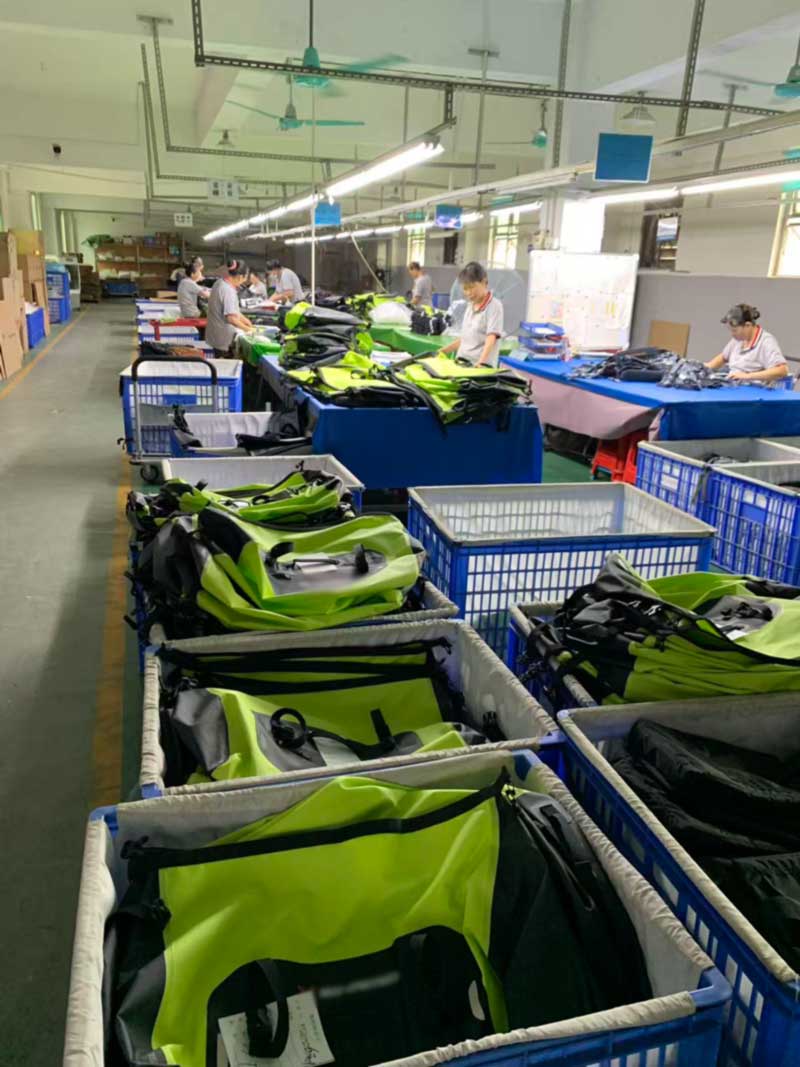

Väčšinu práce tu robia dve praktiky. Prvým je tok po jednej dávke – komponenty pre jednu výrobnú dávku putujú spolu vo svojej vlastnej prepravke a nie sú zmiešané, takže ak sa pri konečnej kontrole zistí problém, možno ho vysledovať späť ku konkrétnemu kotúču materiálu, konkrétnej zváracej stanici a konkrétnej zmene, a nie k „objednávke“. Druhou je kontrola na linke a nie kontrola na konci linky: operátor, ktorý namontuje hardvér, skontroluje zvary, s ktorými manipuluje, a jednotka s podozrivým švom opustí linku v tomto bode namiesto toho, aby cestovala až po balenie, kým sa na ňu niekto pozrie.

Štvrtá fáza: každá jednotka je nafúknutá a testovaná na tesnosť

Toto je fáza, ktorá sa najviac oplatí fotografovať a ktorá sa inde najčastejšie preskakuje.

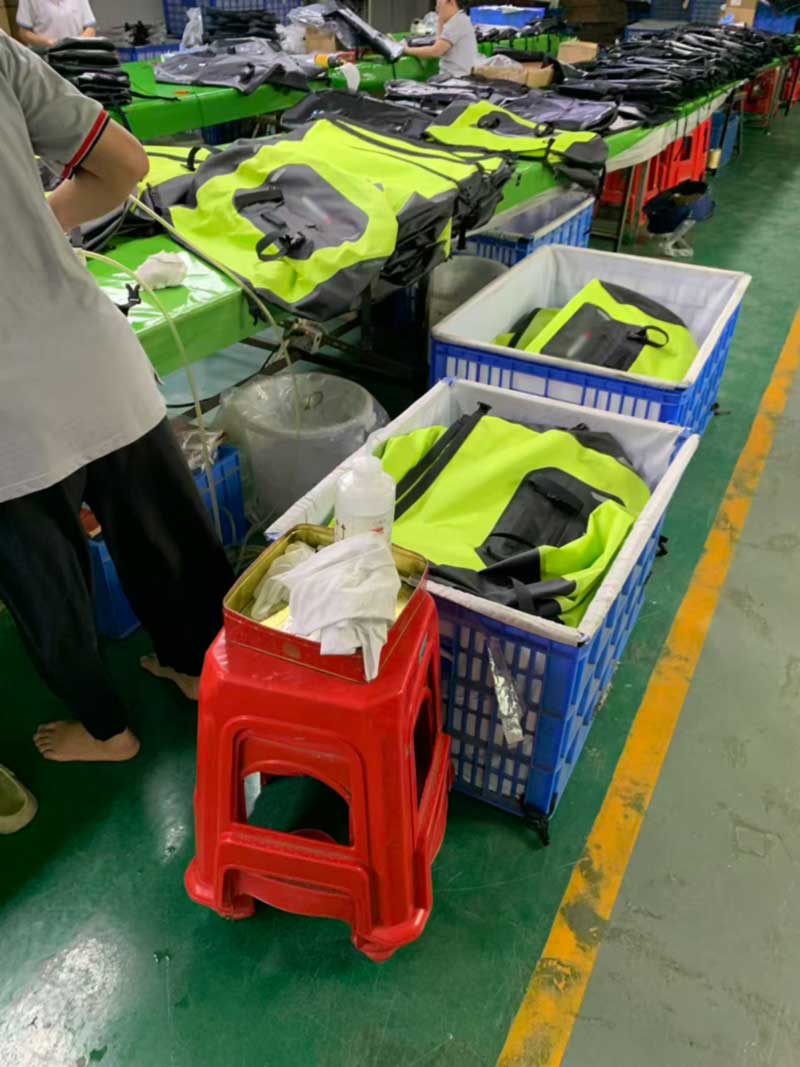

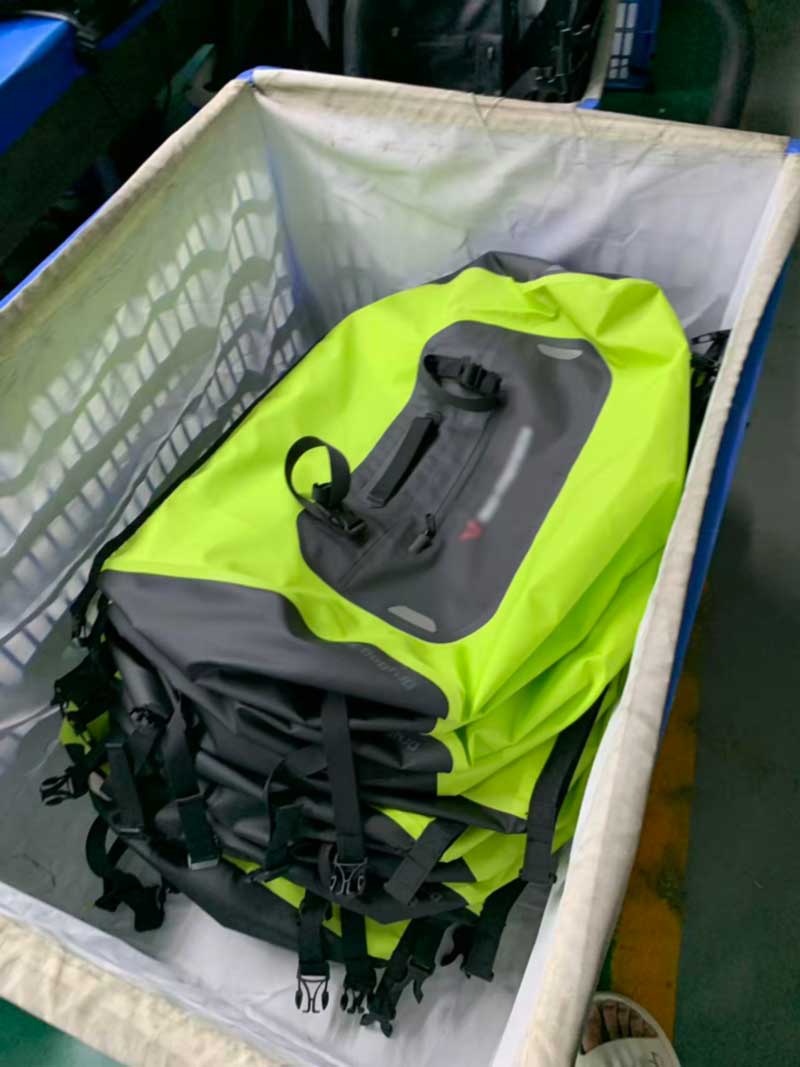

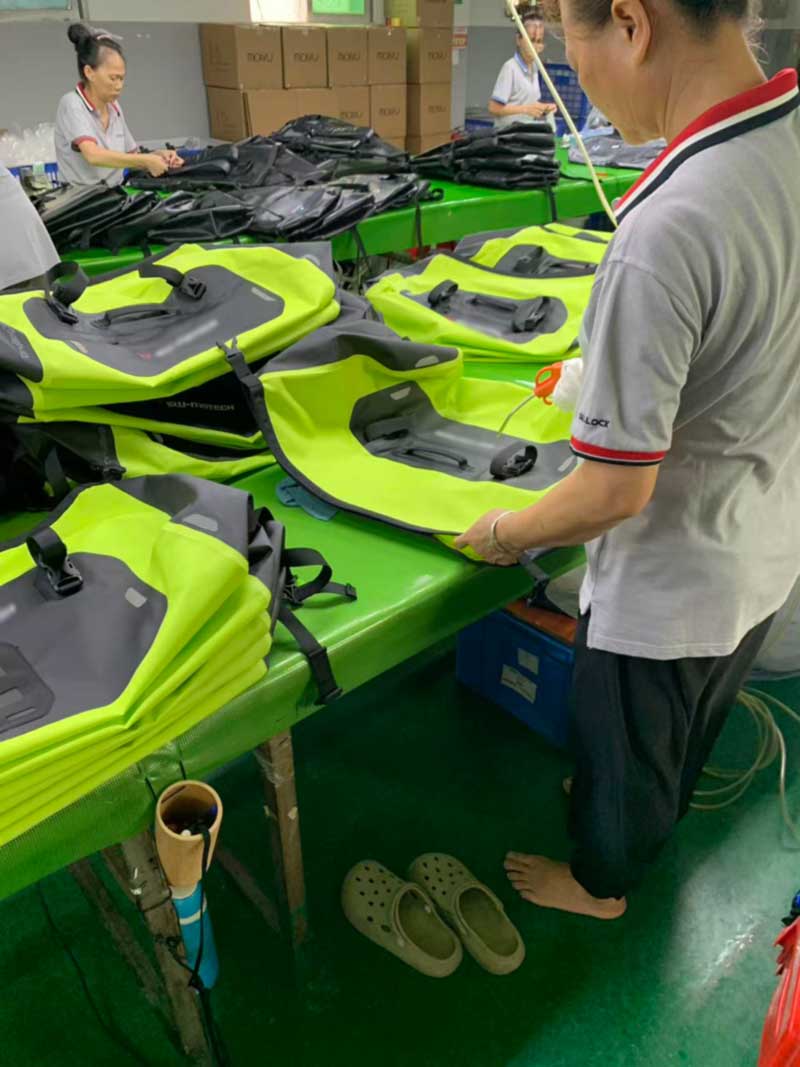

Každý hotový vak je zapečatený, nafúknutý vzduchovým potrubím a skontrolovaný na tesnosť. Nie ukážka. Nie prvý článok. Každá jednotka. Nafúknutý vak vystaví každý zvar súčasným vnútorným tlakom, čo je najrýchlejší spôsob, ako nájsť dierku, studené miesto na konci zvaru, zárez na okraji matrice alebo nesprávne utesnený prienik hardvéru. Vak, ktorý drží tlak, má súvislý, neporušený zapečatený obal; vak, ktorý nie, nie – a žiadne množstvo vizuálnej kontroly nenahradí túto binárnu odpoveď.

Dôvod, prečo je to komerčne dôležité, je jednoduchý. Vniknutie vody je jediný spôsob zlyhania, pri ktorom vodotesný výrobok nemôže prežiť reputáciu. Odretý panel je sťažnosť; premočený notebook alebo mokrý spacák na konci mokrej jazdy je návrat, recenzia a stratený zákazník. Štatistické vzorkovanie je vhodné pre rozmerové a kozmetické atribúty. Nie je vhodné pre jediný atribút, podľa ktorého je pomenovaný celý produkt.

Okrem 100% vzduchového testu sa produkt z programu vyberá pre laboratórnu batériu: testovanie ponorením alebo rozprašovaním na úroveň ochrany produktu, plus mechanické a environmentálne kontroly vrátanecyklovanie zipsu pri záťaži, odolnosť proti oderuastarnutie teplom a vlhkosťoupre sady materiálov, ktoré sa od poslednej objednávky zmenili.

Poznámka k farbe

Fluorescenčná hi-vis farba je jednou z najťažších farieb na konzistentný chod. Fluorescenčné pigmenty sú menej stabilné ako konvenčné, výrazne sa posúvajú medzi jednotlivými šaržami materiálov a pri rôznom osvetlení dramaticky menia vzhľad — v tom je celá podstata farby a tiež dôvod, prečo môže byť zákazník, ktorý schvaľuje odtieň pod kancelárskym osvetlením, nepríjemne prekvapený výrobou za denného svetla. Každý kotúč v tomto programe je kontrolovaný podľa schváleného štandardu pod riadeným osvetlením v našom zariadeníštandardná skriňa svetelného zdrojapred odrezaním a navarené kupóny sa potom znova skontrolujú, pretože teplo samotného zváracieho cyklu môže posunúť fluorescenčný pigment na šve.

Ako to vyzerá zo strany kupujúceho

Program, ako je tento, beží na rozhodnutiach urobených mesiace pred zváraním prvého panelu: ktoré spoje sú zvárané a ktoré sú zošívané, ktoré parametre zvaru boli kvalifikované na kupónoch a pri akej sile odlupovania, ktoré série hardvéru prešli testovaním korózie, pod akým svietidlom bola farba schválená a či je 100% test tesnosti zapísaný v dohode o kvalite alebo sa len predpokladá. Žiadne z týchto rozhodnutí nie je viditeľné na fotografii hotovej tašky. Všetky určujú, či je výrobok v treťom roku stále vodotesný.

Sealock vyrába vysokofrekvenčné zvárané vodotesné zariadenia už viac ako dvadsať rokov so zariadeniami v Dongguan v Číne a Hočiminovom meste vo Vietname, ktoré slúžia značkám outdoorových, námorných, silových športov a lifestylových značiek po celom svete. Ak máte otázky týkajúce sa OEM a ODM, alebo ak chcete prediskutovať svoj vlastný program, napíšte nainfo@sealock.com.hk.
